7.4.7  钻孔螺纹铣削循环（CYCLE78）

（1）指令功能 使用同一把刀具在一个加工过程中进行钻孔和螺纹铣削加工，而不需要另外更换刀具。

（2）编译后的程序格式参数列表 CYCLE78（REAL_RTP，REAL_RFP，REAL_SDIS，REAL_DP，REAL_ADPR，REAL_FDPR，REAL_LDPR，REAL_DIAM，REAL_PIT，INT_PITA，REAL_DAM，REAL_MDEP，INT_VARI，INT_CDIR，REAL_GE，REAL_FFD，REAL_FRDP，REAL_FFR，REAL_FFP2，INT_FFA，STRING[15]_PITM，STRING[20]_PTAB，STRING[20]_PTABA，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 钻孔螺纹铣削循环尺寸标注图样及参数对话框如图7-16所示，编程操作界面说明见表7-9，编译后的参数列表（略）。

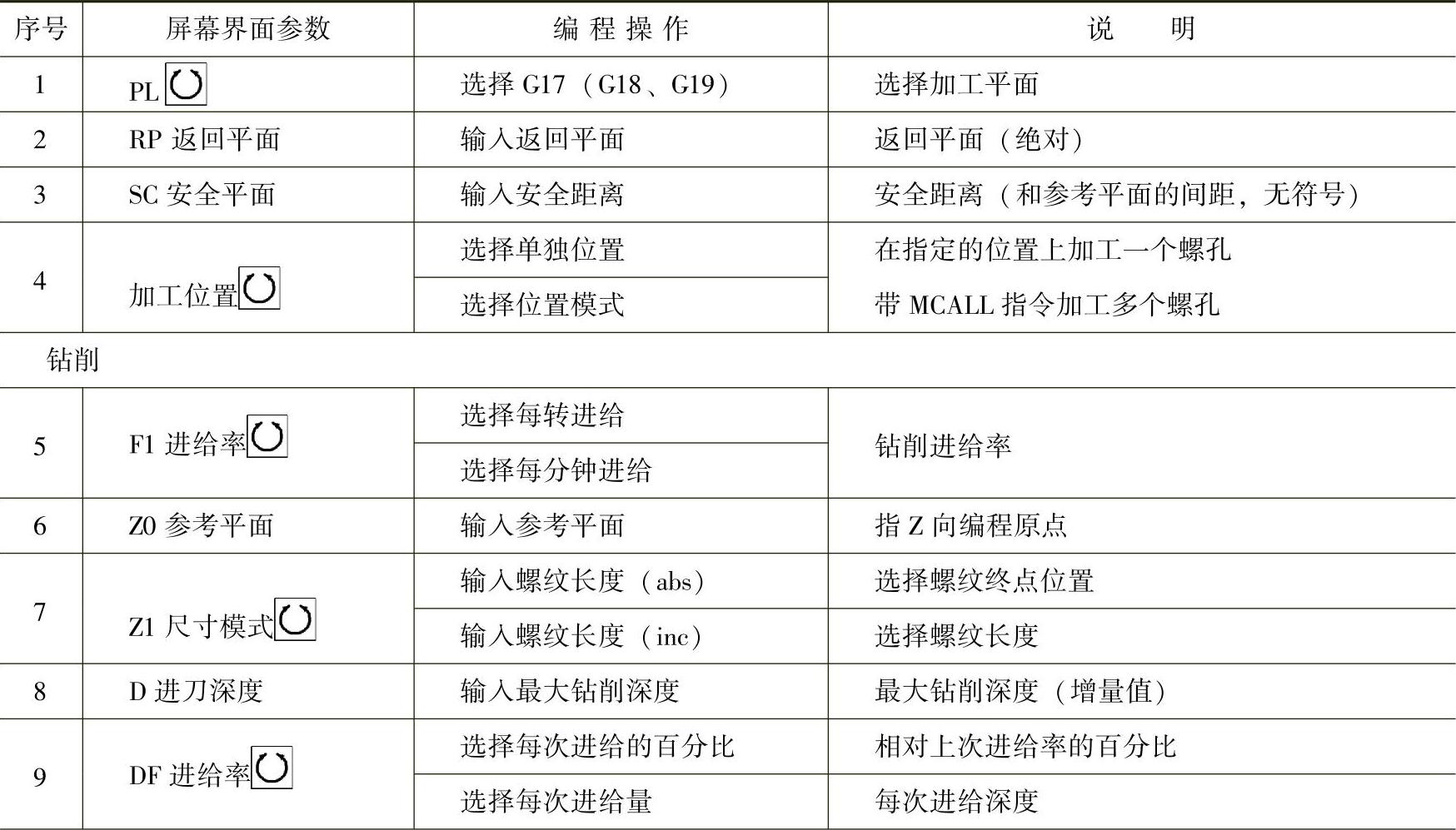

表7-9 钻孔螺纹铣削循环编程操作界面说明

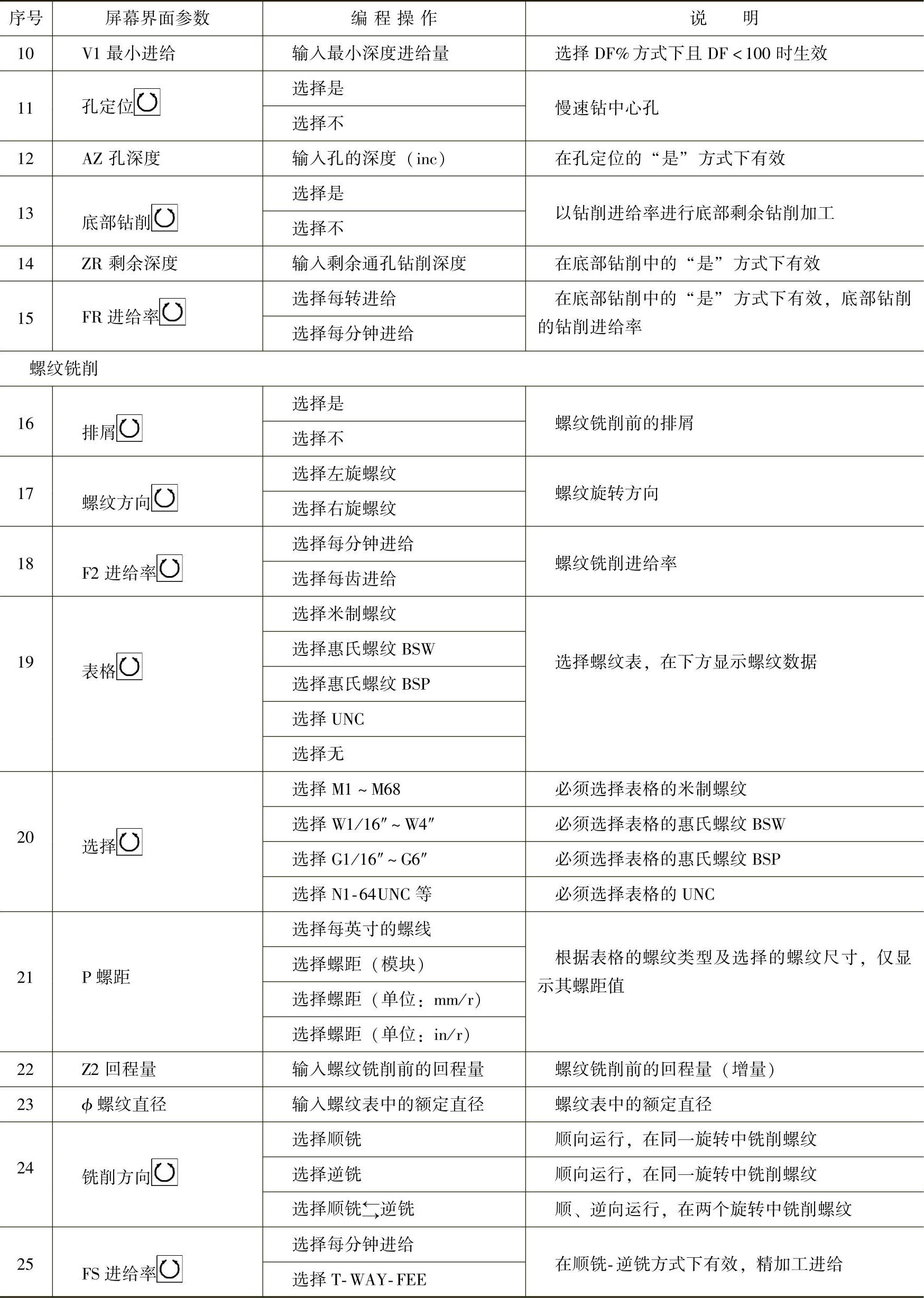

（续）

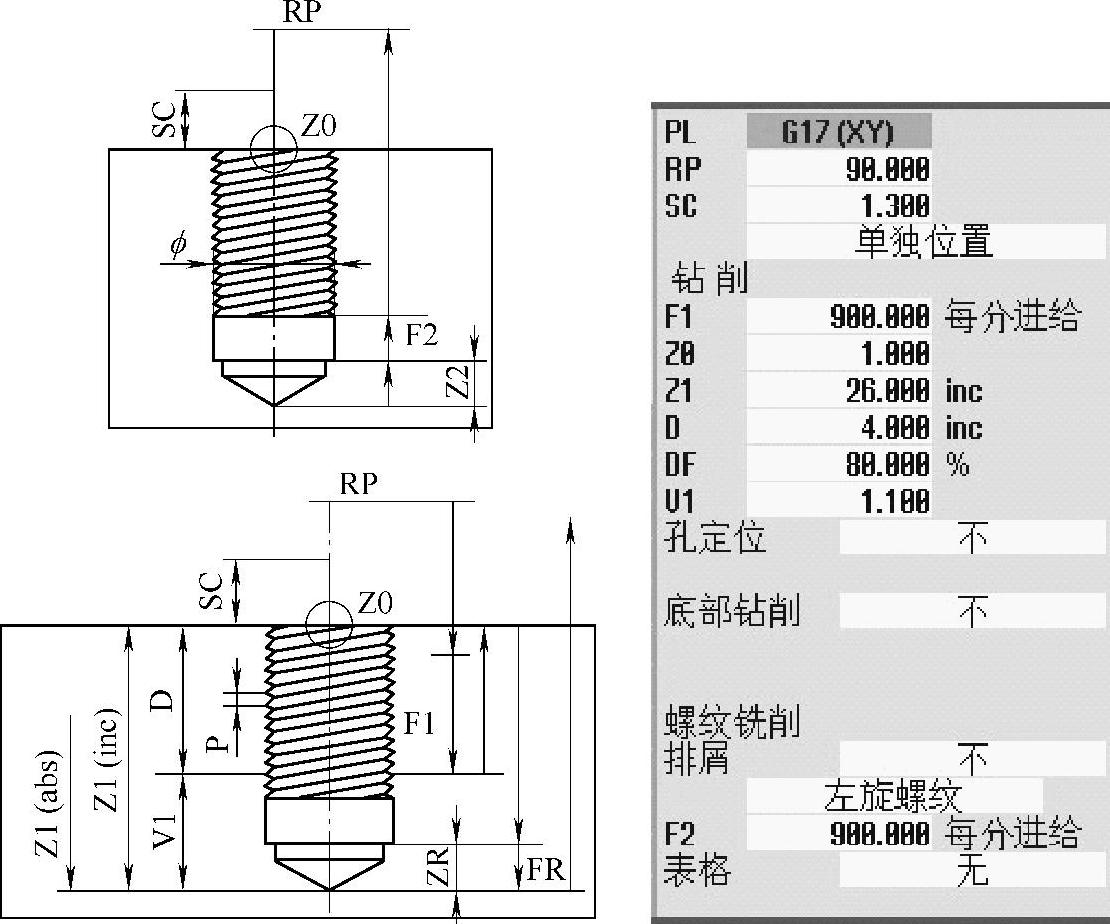

图7-16 钻孔螺纹铣削循环尺寸标注图样及参数对话框
