7.6.4  轮廓综合铣削指令（CYCLE63）

7.6.4 轮廓综合铣削指令（CYCLE63）

（1）指令功能 本书将CYCLE63循环指令称为轮廓综合铣削循环指令，该循环指令功能非常强大，其内容也非常丰富。该循环包括型腔循环、型腔剩余材料循环、凸台循环和凸台余料循环四个部分。虽然循环指令均为CYCLE63，但可分为全面加工形式的型腔循环和凸台循环，以及仅用于粗加工的型腔剩余材料循环和凸台余料循环。

（2）编译后的程序格式参数列表（型腔铣削循环） CYCLE63（STRING[100]_PRG，INT_VARI，REAL_RP，REAL_Z0，REAL_SC，REAL_Z1，REAL_F，REAL_FZ，REAL_DXY，REAL_DZ，REAL_UXY，REAL_UZ，INT_CDIR，REAL_XS，REAL_YS，REAL_ER，REAL_EP，REAL_EW，REAL_FS，REAL_ZFS，STRING[20]_TR，INT_DR，INT_UMODE，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 型腔铣削循环编程操作界面说明见表7-30，型腔铣削循环编程的参数项如图7-53所示，型腔剩余材料铣削循环编程的参数项如图7-54所示。

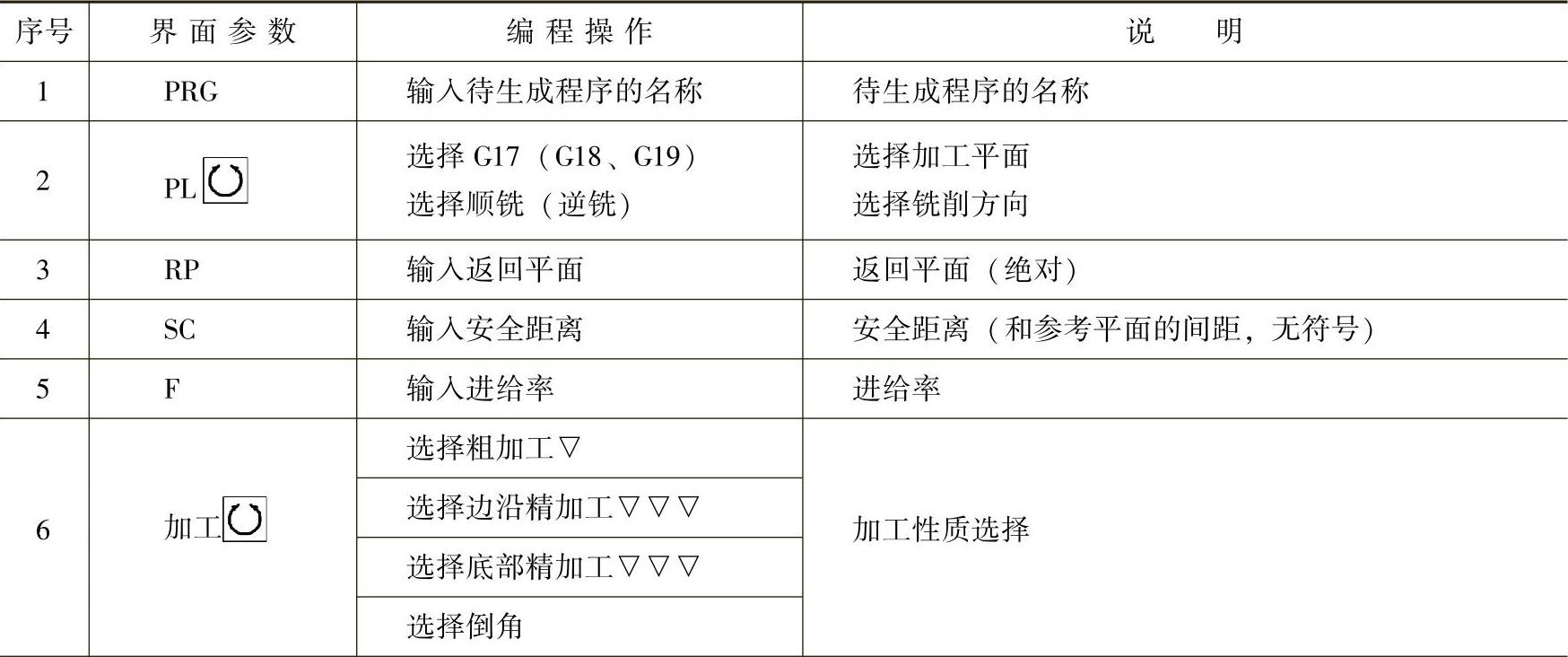

表7-30 型腔铣削循环编程操作界面说明

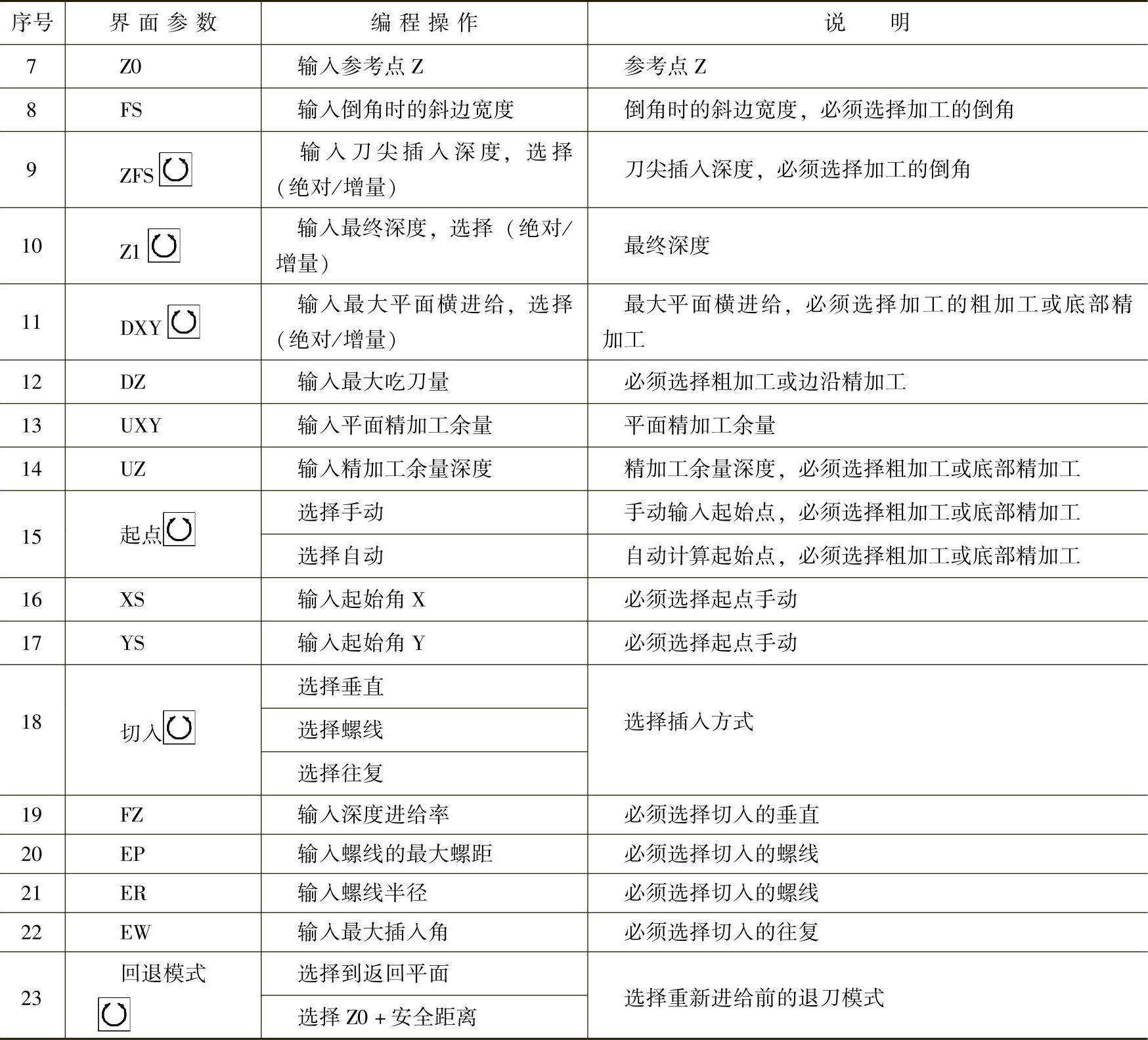

（续）

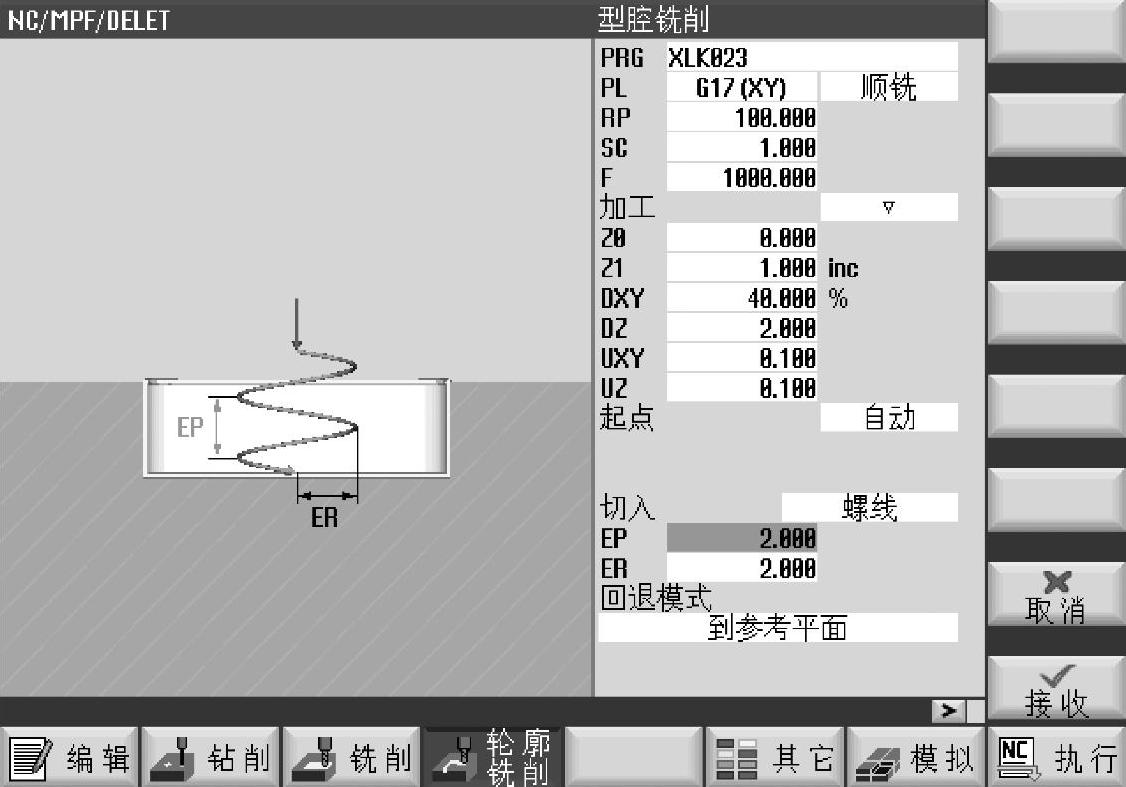

图7-53 型腔铣削循环编程的参数项

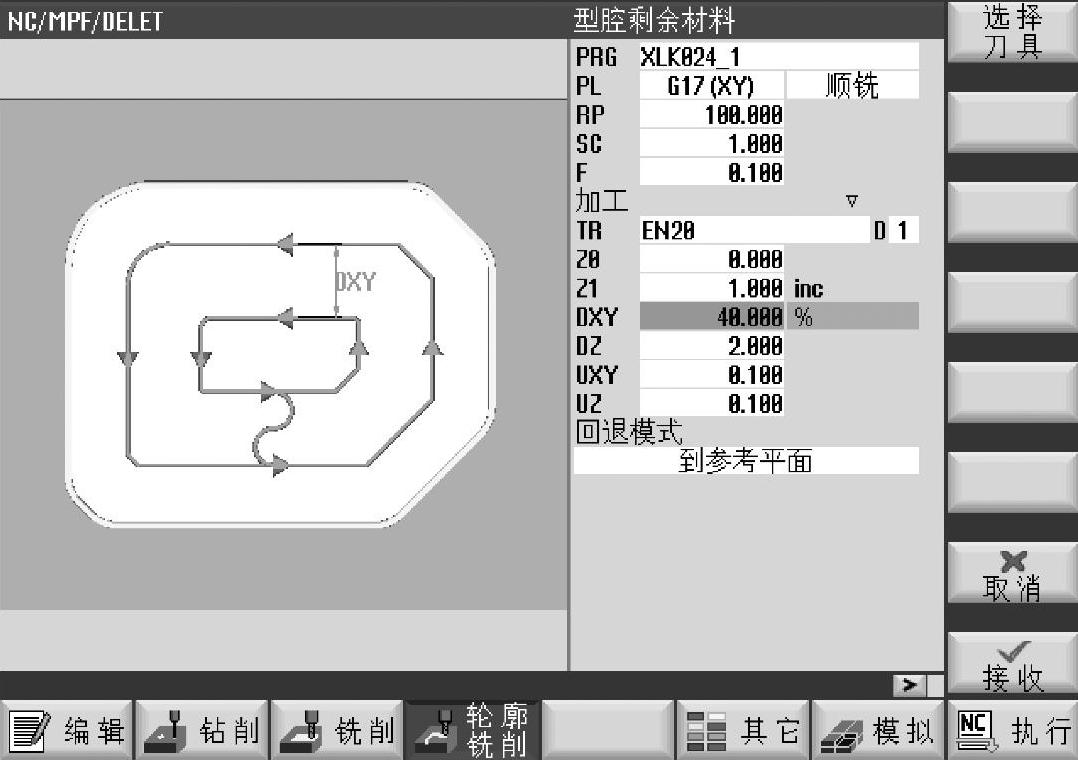

图7-54 型腔剩余材料循环编程的参数项

轮廓腔铣削循环（CYCLE63）指令的编程详细方法可参看第8章中相关内容。
