3.3.1 可设定的零点偏移（G54～G59，G507～G599，G53，G500，SUPA，G153）
（1）指令功能 通过可设定的零点偏移（G54～G59和G507～G599），可以在所有轴上依据基准坐标系的零点设置工件零点，如图3-8所示。这样可以通过G指令在不同的程序之间调用零点，例如用于不同的夹具。

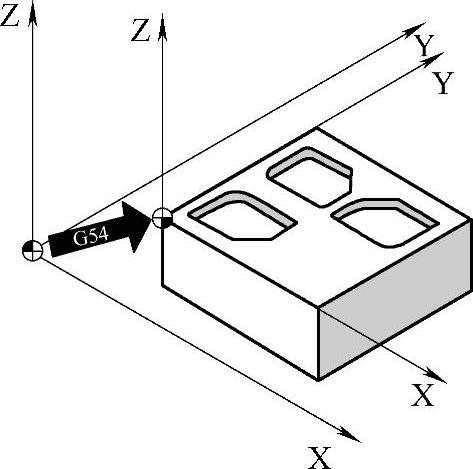

图3-8 建立工件坐标系G54
（2）编程格式与参数说明

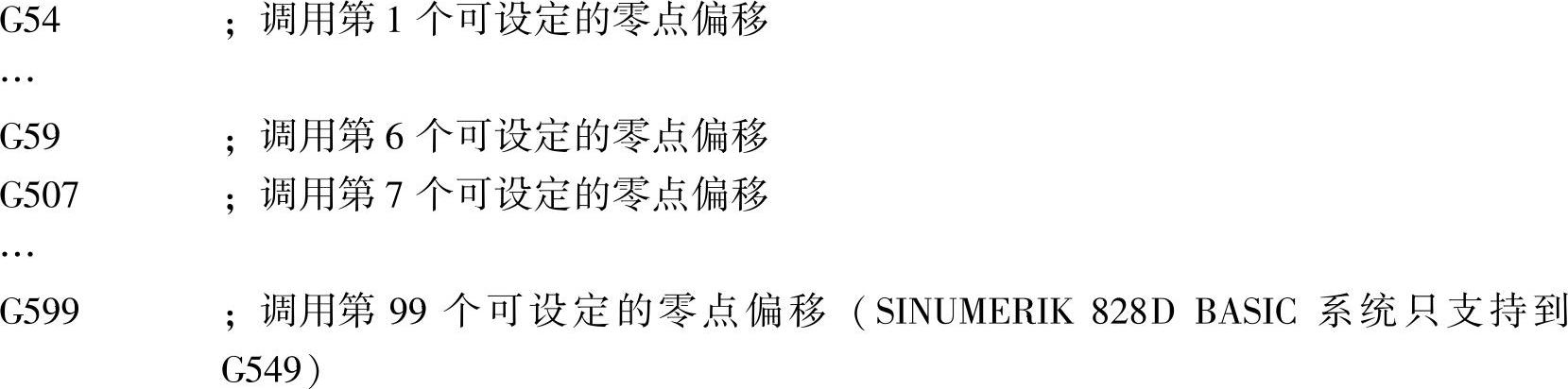

1）激活可设定的零点偏移。

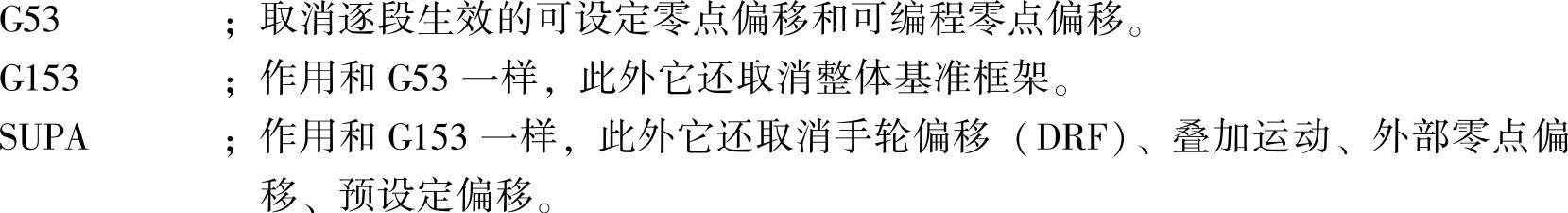

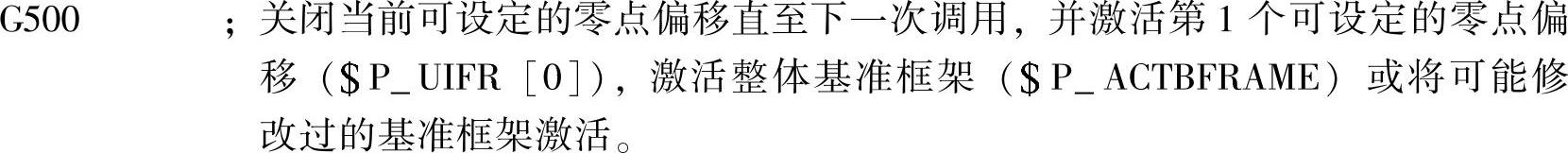

2）关闭可设定的零点偏移。
程序开始时的初始设置，例如G54或G500，可以通过机床数据进行设定。
利用6个供使用的零点偏移（例如在多重加工中）可以同时指定6个工件装夹方式并调用程序。
对于其他可设定的零点偏移，可以使用指令编号G507～G599。因此除了6个预先设定的零点偏移G54～G59外，还可以通过机床数据在零点存储器中编制总共100个零点偏移。
（3）编程示例 在NC程序中，通过调用G54～G59 6个指令中的一个，可以把零点从基准坐标系转换到工件坐标系。在后续编程的NC程序段中，所有位置尺寸和刀具运动均以现在有效的工件零点为基准。

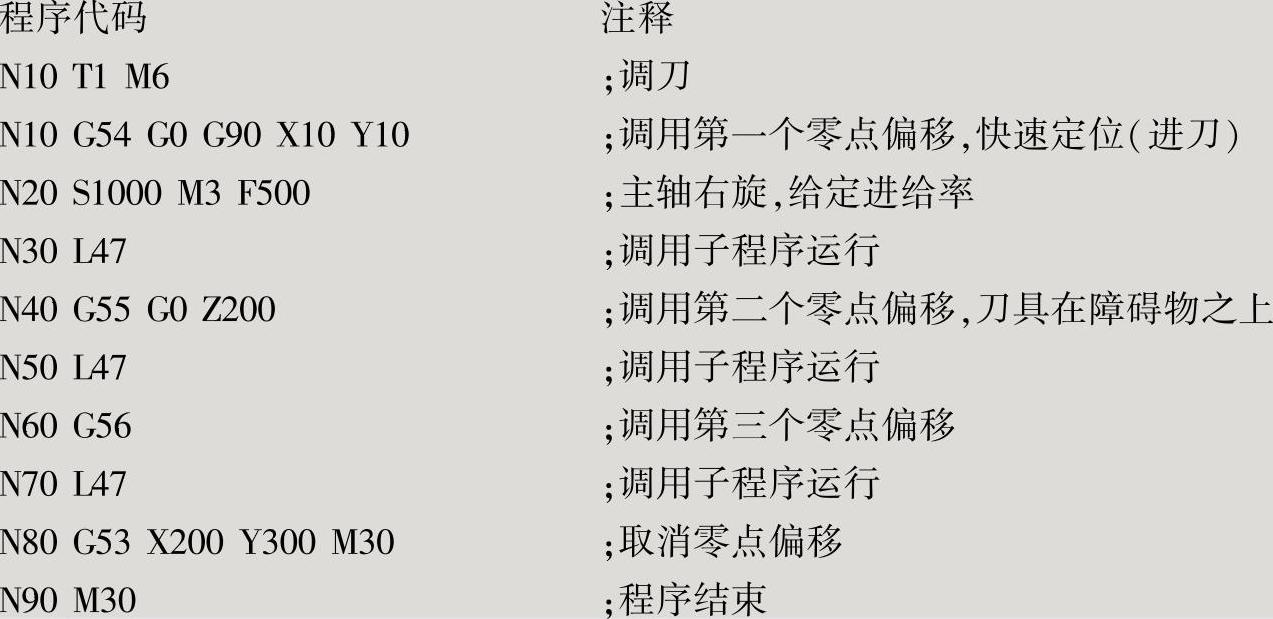

例如，有三个工件，放在托盘上并与零点偏移值G54～G56相对应，需要按顺序对其进行加工。加工顺序在子程序L47中编程，如图3-9所示。

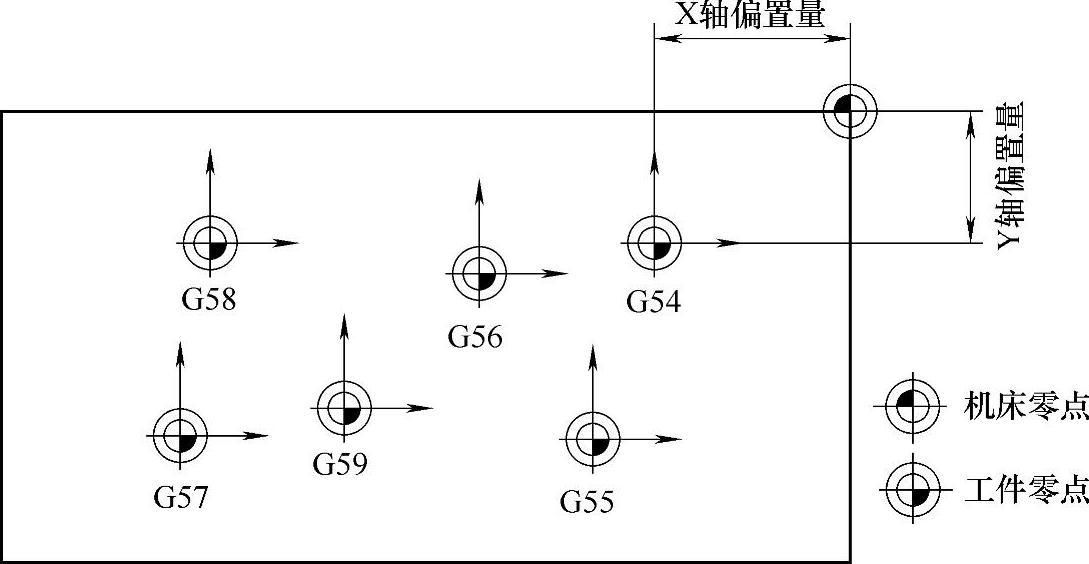

图3-9 三个工件的零点偏置
