7.5.4  矩形凸台铣削循环（CYCLE76）

7.5.4 矩形凸台铣削循环（CYCLE76）

（1）指令功能 使用矩形凸台铣削循环指令可以对如图7-30所示的各种矩形（或带有圆角变形）凸台进行粗加工、精加工和倒角加工。该矩形凸台可以正交放置，也可以斜向放置。按照工件图样标注的尺寸，矩形凸台需要确定一个相应的参考点，同时还必须定义一个毛坯凸台。该毛坯凸台外部需要有敞开的区域，以便快速移动刀具时不会发生刀具碰撞、干涉等情况。

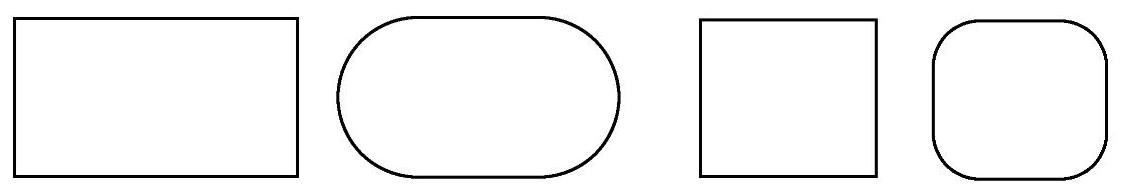

图7-30 矩形凸台（投影）外形

一般矩形凸台只需一次进刀便可完成铣削加工。如果想多次进刀铣削，则必须采用不断变小的精加工余量方式来多次编写出该循环指令。

（2）编译后的程序格式参数列表 CYCLE76（REAL_RTP，REAL_RFP，REAL_SDIS，REAL_DP，REAL_DPR，REAL_LENG，REAL_WID，REAL_CRAD，REAL_PA，REAL_PO，REAL_STA，REAL_MID，REAL_FAL，REAL_FALD，REAL_FFP1，REAL_FFD，INT_CDIR，INT_VARI，REAL_AP1，REAL_AP2，REAL_FS，REAL_ZFS，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 矩形凸台铣削循环尺寸标注图样及参数对话框如图7-31所示，编程操作界面说明见表7-18。

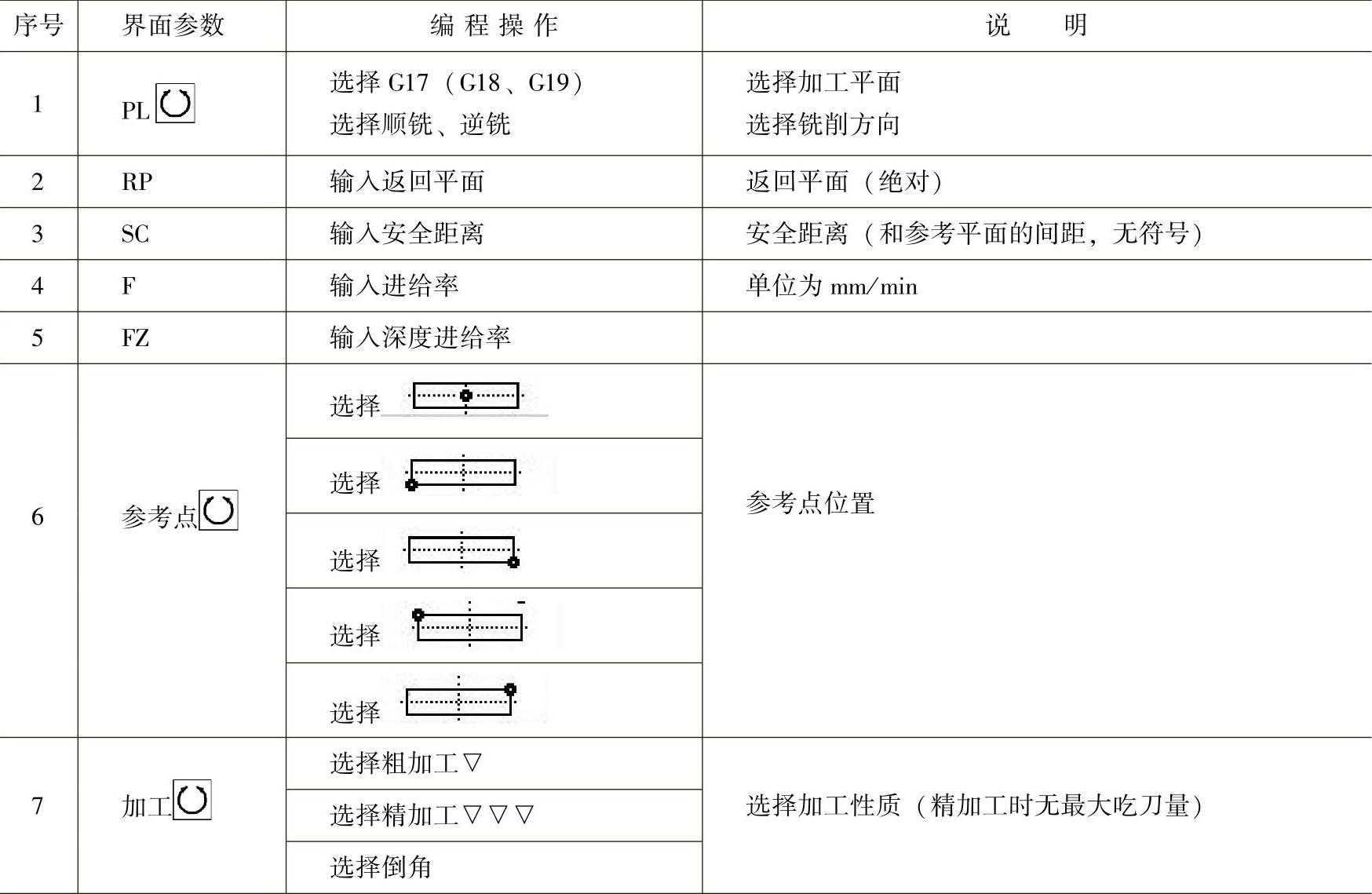

表7-18 矩形凸台铣削循环编程操作界面说明

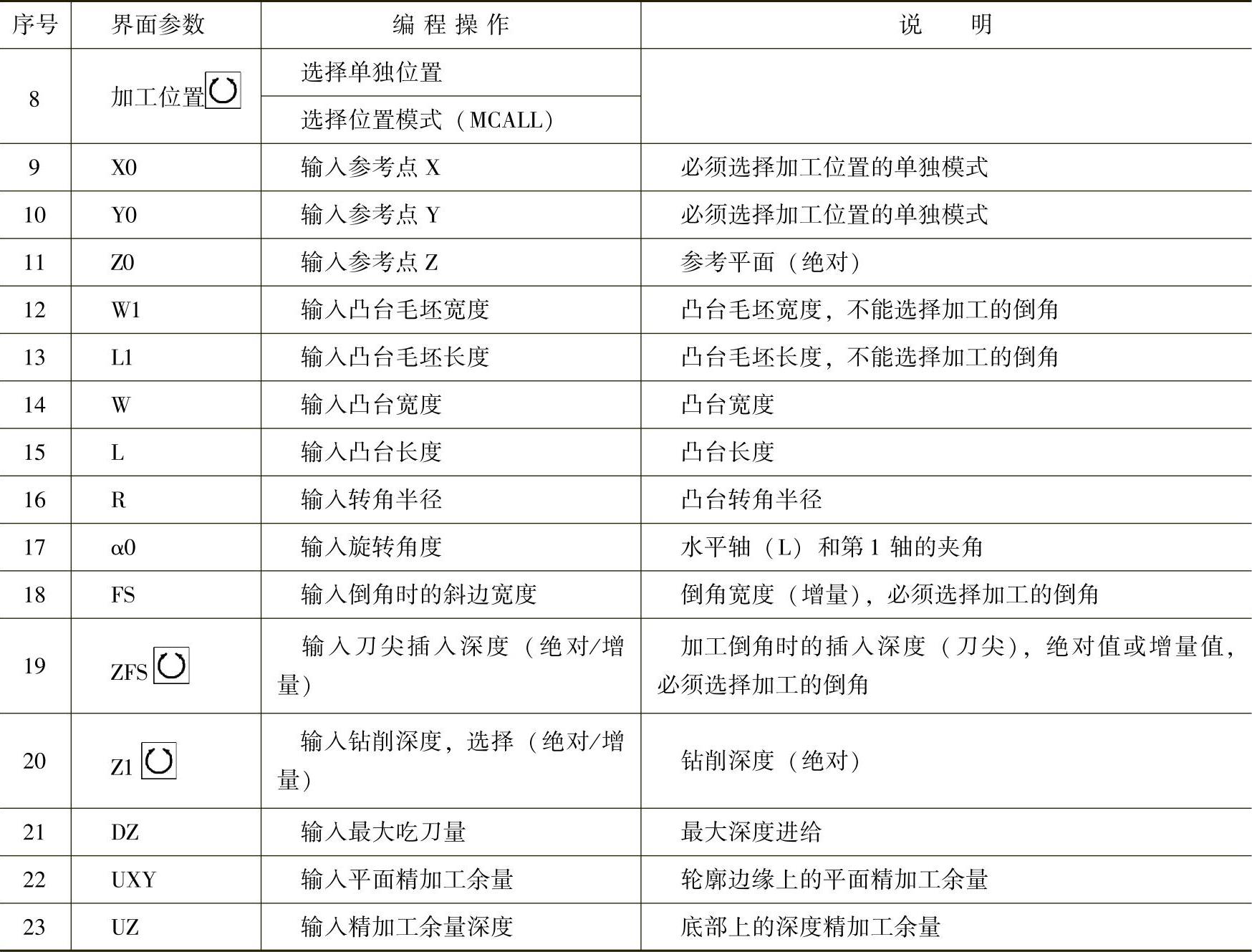

（续）

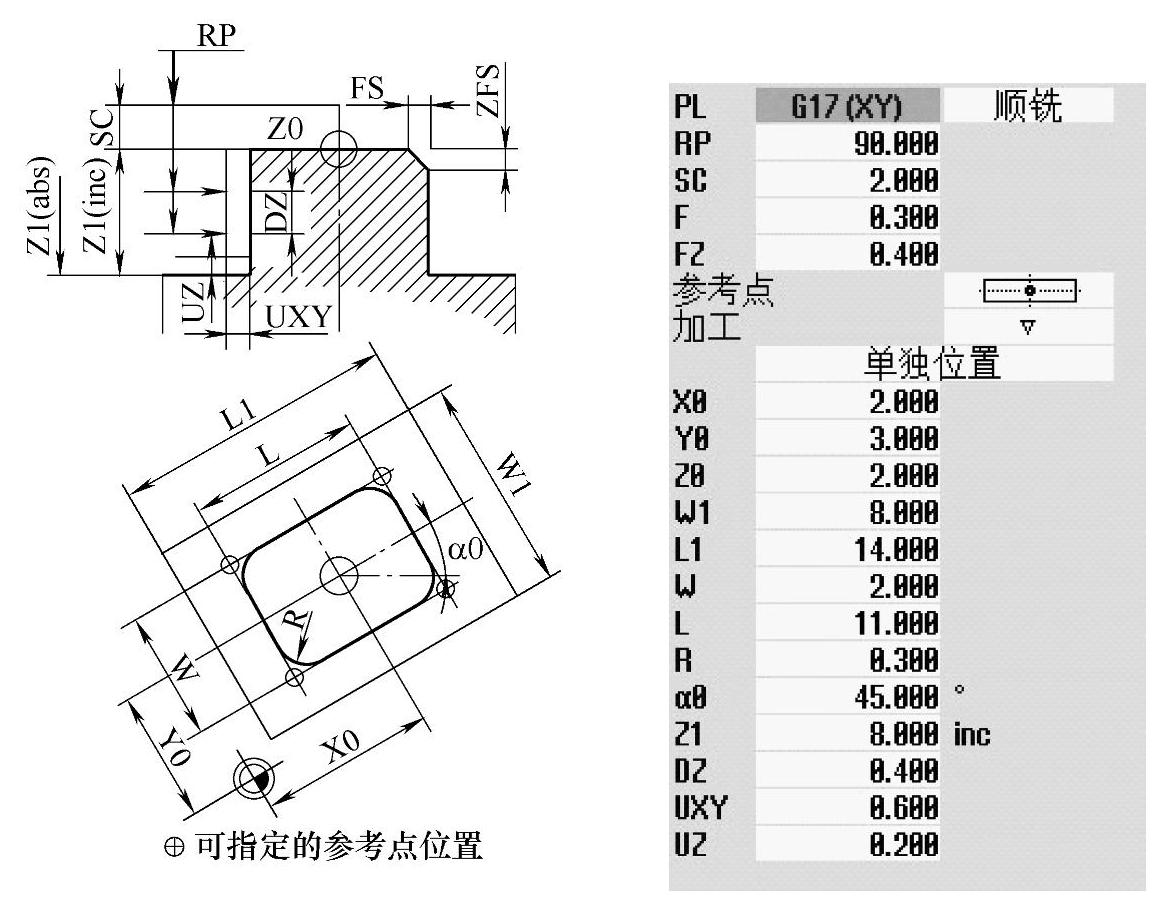

图7-31 矩形凸台铣削循环尺寸标注图样及参数对话框
