3.6.10  用于回转轴的绝对尺寸（DC，ACP，ACN）

3.6.10 用于回转轴的绝对尺寸（DC，ACP，ACN）

（1）指令功能 在绝对尺寸中定位回转轴可以使用与G90/G91无关的逐段有效的指令DC、ACP和ACN。DC、ACP和ACN的不同之处在于逼近方案，如图3-32所示。

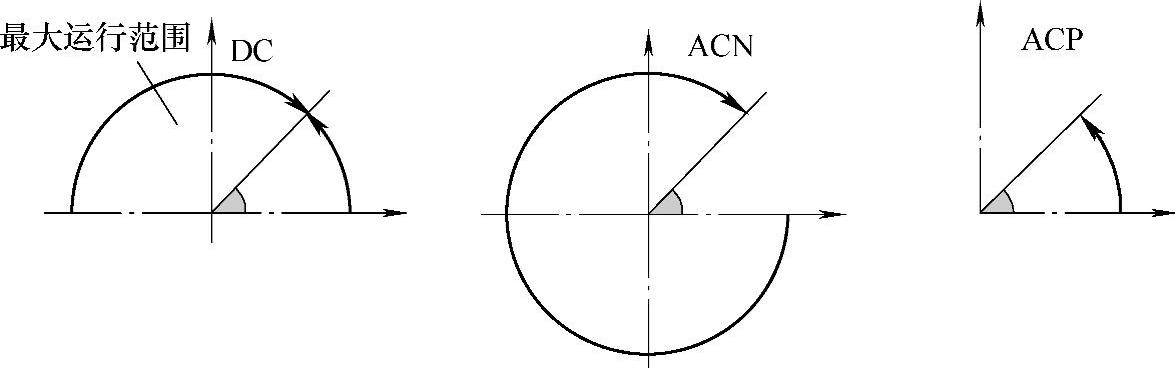

图3-32 回转轴的绝对尺寸

（2）编程指令格式

＜回转轴＞=DC（＜值＞）

＜回转轴＞=ACP（＜值＞）

＜回转轴＞=ACN（＜值＞）

（3）指令参数说明

＜回转轴＞：需要运行的回转轴的名称，例如A、B或C。

DC：用于直接返回位置的指令。回转轴以直接的、最短的位移方式运行到所编程的位置。回转轴最多运行180°。例如：SPOS=DC（45）。

ACP：用于返回到正方向位置的指令。回转轴以正向的轴旋转方向（逆时针方向）运行到所编程的位置。

ACN：用于返回到负方向位置的指令。回转轴以负向的轴旋转方向（顺时针方向）运行到所编程的位置。

＜值＞：绝对尺寸中待返回的回转轴位置。取值范围为0～360°。

用方向参数（ACP，ACN）定位时，在机床数据中必须设定0°～360°的运行范围（模数特性）。为了使程序段中的取模回转轴运行超过360°，必须用G91或IC进行编程。

（4）编程示例 如图3-33所示，在回转工作台上进行铣削加工。刀具不动，工作台回转270°，按顺时针方向，生成一个圆弧槽。

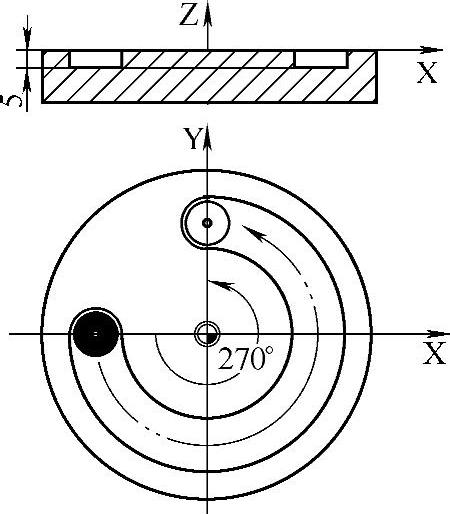

图3-33 工件回转铣削圆弧

程序代码 注释

N10 SPOS=0 ；主轴处于位置控制中

N20 G90 G0 X-20 Y0 Z2 T1 ；绝对尺寸，刀具T1快速进刀

N30 G1 Z-5 F500 ；进给加工，刀具下降

N40 C=ACP（270） ；工作台按顺时针方向（正方向）旋转270°

N50 G0 Z2 ；抬刀

N60 M30 ；程序结束
