7.4.1 钻中心孔（CYCLE81）
（1）指令功能 使用钻中心孔循环，可以实现如下功能：
1）以写入程序中的主轴转速和进给速度对单个孔或多个孔进行钻削加工至设定的最终钻孔深度（相对于刀杆或刀尖）的位置，切削至一定深度L2，在该深度下达到设定的钻中心孔直径；或反之。
2）在到达钻削深度处停留的时间后，刀具退回至“返回平面”位置。
（2）编译后的程序格式参数列表 CYCLE81（REAL RTP，REAL RFP，REAL SDIS，REAL DP，REAL DPR，REAL_DTB，INT_GMODE，INT_DMODE，INT_AMODE）。
（3）编程操作界面 钻中心孔循环尺寸标注图样及参数对话框如图7-7所示，编程操作界面说明见表7-1，指令参数列表说明见表7-2。
创建一个新的钻孔加工程序，在打开“程序编辑器”中完成的零件加工程序工艺准备部分程序的编写。然后，按屏幕下方的软键〖钻削〗进入钻削循环指令调用界面（屏幕右侧出现可供钻削加工选择的循环指令项目软键列表。按屏幕右方的软键〖钻中心孔〗，打开输入界面“定心”。

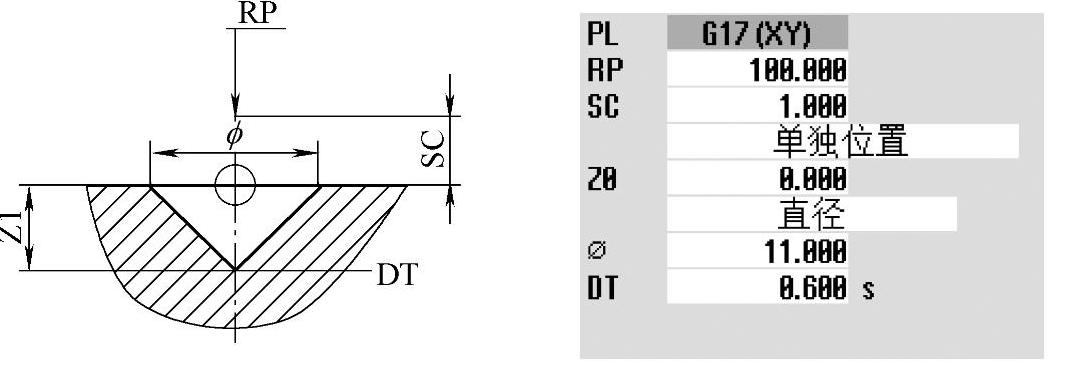

图7-7 钻中心孔循环尺寸标注图样及参数对话框

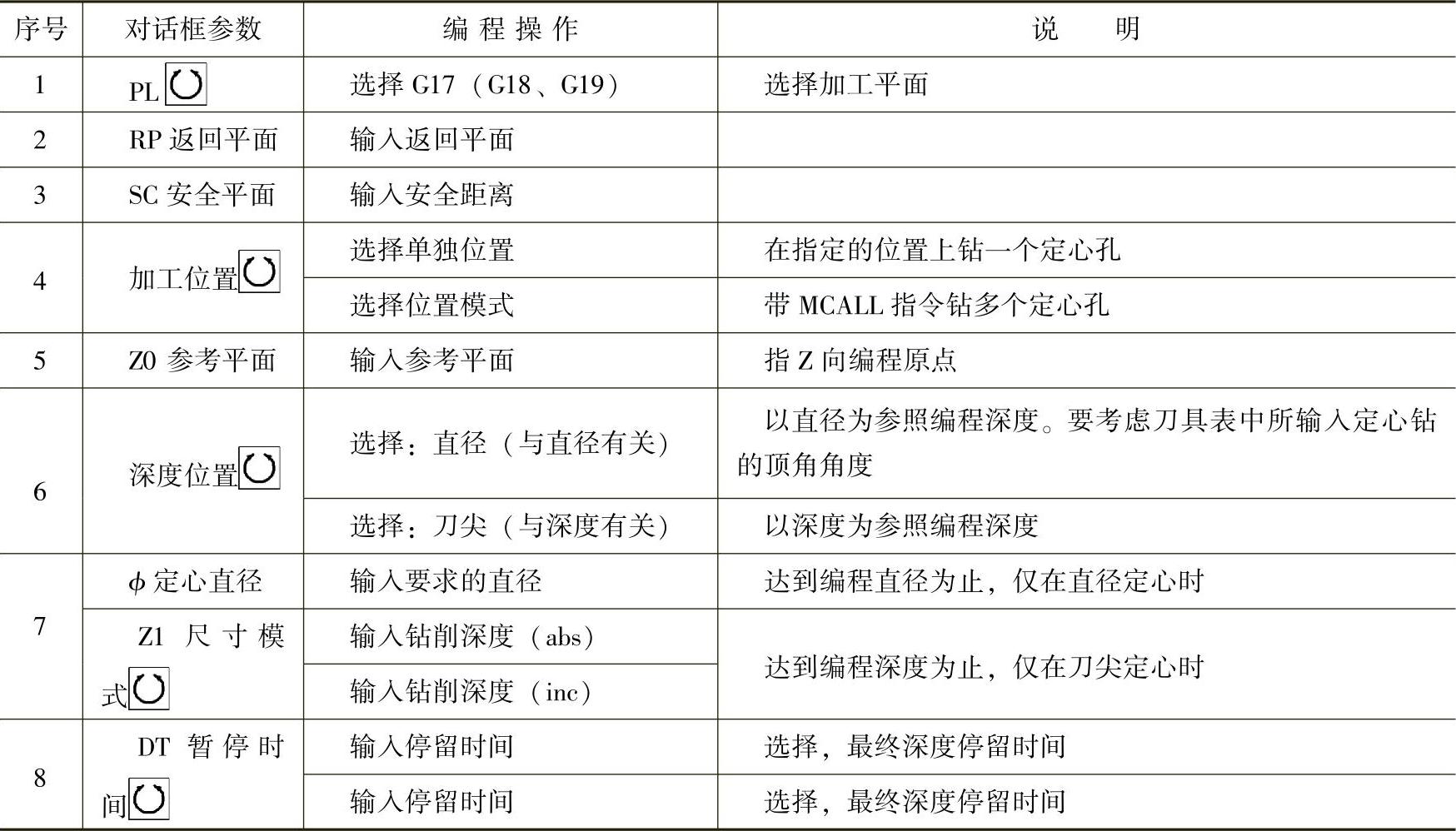

表7-1 钻中心孔循环编程操作界面说明
注：编写钻孔循环的“位置模式”完成后，需要在该位置处单独编写指令“MCALL”程序段，表示此次的多孔加工结束。

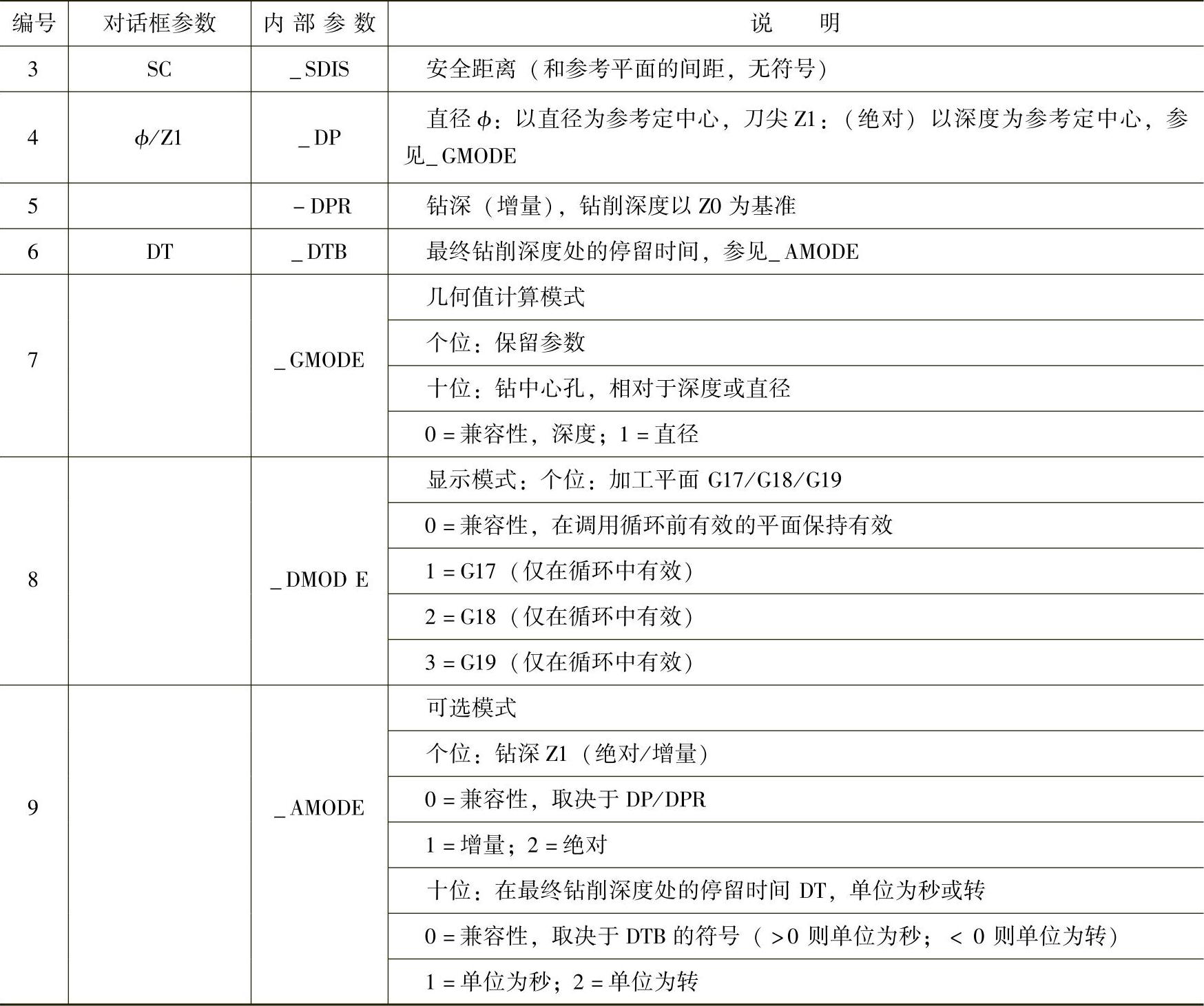

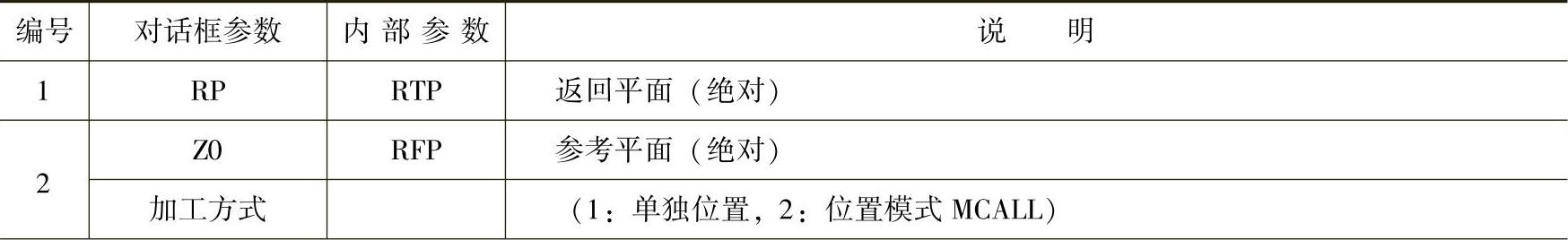

表7-2 钻中心孔循环指令参数列表说明
（续）
表7-2列出了内部使用参数的名称、参数含义和允许的取值范围。另外，还指出了参数间的关联。“对话框参数”这一栏的用途在于，在控制系统上再编译外部生成的循环时，可以再次找到写入的值的位置。在一些循环指令的参数列表中，有些参数标记了“仅供界面显示”，这些参数只用于完整再编译循环。如果没有编写这些参数，仍可以再编译循环，但是这些参数栏就会突出显示，必须在对话框中输入数据。带有“保留参数”标志的参数必须写入0或空格，这样它后面的指令参数才能和内部循环参数一致。例如：字符串参数“”或空格。大多数的循环指令加入了新的传递参数，或者扩大了现有参数的取值范围，以便可以编写新的函数，例如频繁使用的加工方式参数“_VARI”。
如果某些传递参数，如_VARI、_GMODE、_DMODE、_AMODE被作为参数间接写入，当再编译循环时会打开输入对话框，但是无法保存数据，因为对话框中有些参数下拉框的赋值不是唯一的。
