7.5.1  端面铣削循环（CYCLE61）

（1）指令功能 一般用于对工件表面（形状为矩形）的粗、精铣削加工。可以选择刀具的铣削方向，可以确定粗、精加工刀具的轨迹路线，以提高加工效率。如果是指定尺寸界线的平面，刀具将从平面的外部开始进行加工和下刀。使用该循环指令时，应注意工件装夹环境，避免产生碰撞、干涉等情况。

（2）编译后的程序格式参数列表 CYCLE61（REAL_RTP，REAL_RFP，REAL_SDIS，REAL_DP，REAL_PA，REAL_PO，REAL_LENG，REAL_WID，REAL_MID，REAL_MI-DA，REAL_FALD，REAL_FFP1，INT_VARI，INT_LIM，INT_DMODE，INT_AMODE）。

（3）编程操作界面 端面铣削循环尺寸标注图样及参数对话框如图7-25所示，编程操作界面说明见表7-15。

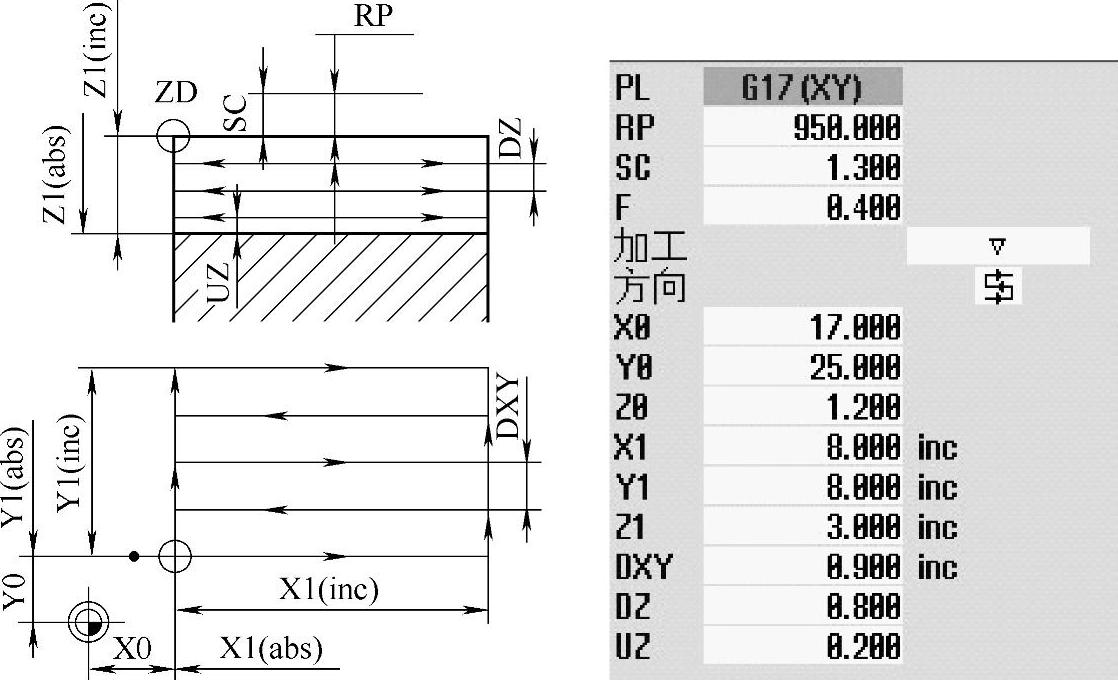

图7-25 端面铣削循环尺寸标注图样及参数对话框

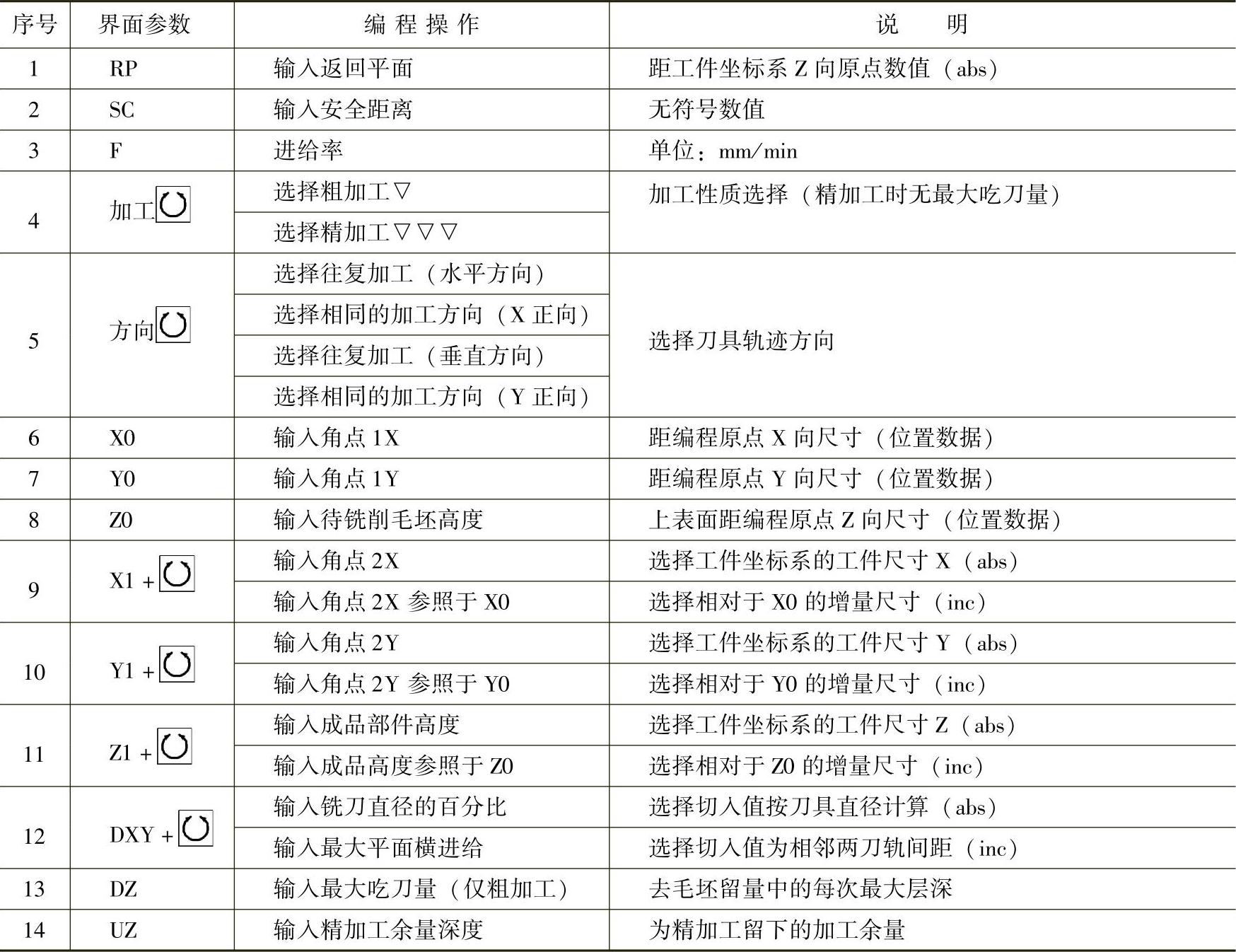

表7-15 端面铣削循环编程界面操作说明
