7.4.13  隐藏功能

在编写“位置”孔循环中，可能会遇到在已经确定多个孔分布的情况下，某些孔不需要被加工。如何在孔加工循环指令中编写该信息呢？SINUMERIK 828D数控系统很好地解决了这个问题。

如图7-23所示，在编辑“位置”孔的对话框输入界面中，右侧软键最上方有软键〖隐藏位置〗。在输入完相应参数后，按软键〖隐藏位置〗进入“隐藏位置”界面（图7-24），所有被编辑的孔位置按照顺序已经排列成一个表单。左侧显示的孔位坐标上均被打上一个斜叉。按照加工要求，移动上、下光标键，找到拟隐藏（不被加工）孔所在孔号行，再按【选择】键，所对应的孔号所在行最后边的选择框中的对勾被取消，同时所在孔位的斜叉取消了，换成一个圆圈。这样在返回参数输入界面后按软键〖接收〗后，所得到的循环指令中将包括被取消的位置孔的信息，在执行程序时，该位置的孔不会被加工。

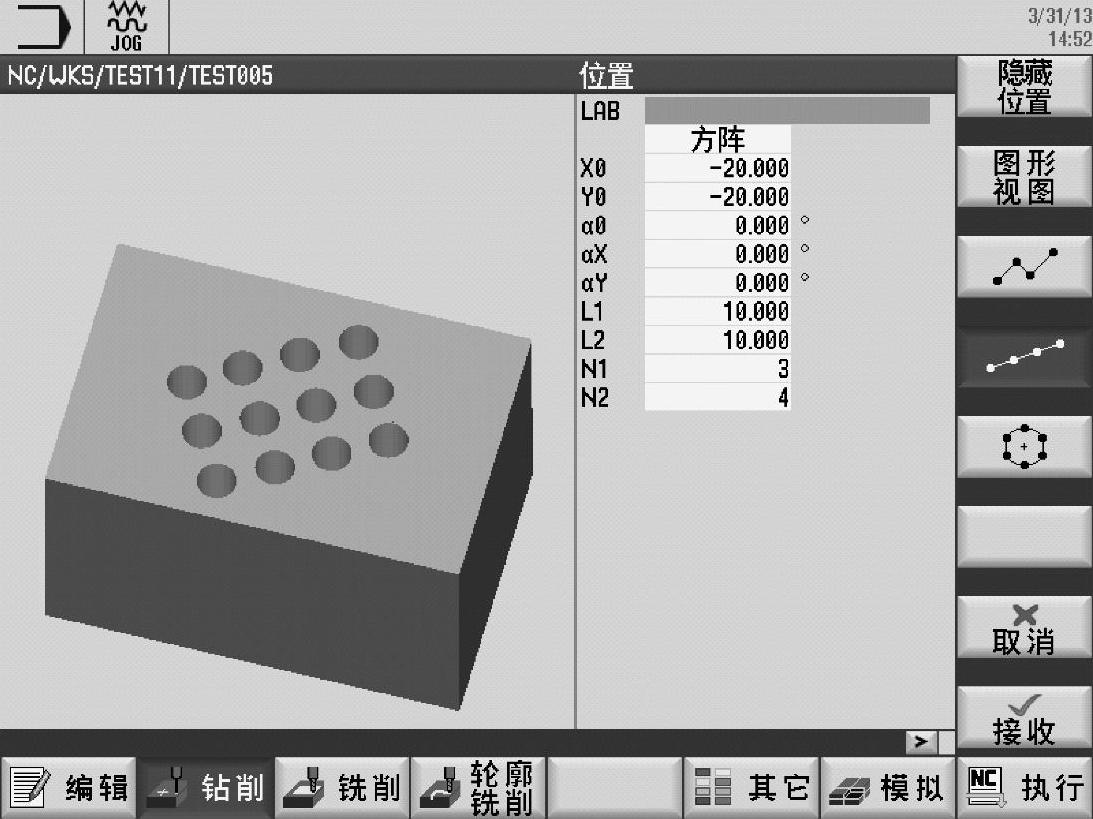

图7-23 隐藏位置孔的编辑调用界面

例如，对一个三列四行的方阵排列孔编写加工程序，若改12个孔被加工所生成的循环指令为CYCLE801（-20，-20，0，10，10，3，4，0，0，0，0，，，1）；

若其中第2列的第2、3行的两个孔（5，8）被隐藏（不加工），所生成的循环指令为CY-CLE801（-20，-20，0，10，10，3，4，0，0，0，0，"5，8"，，1）。

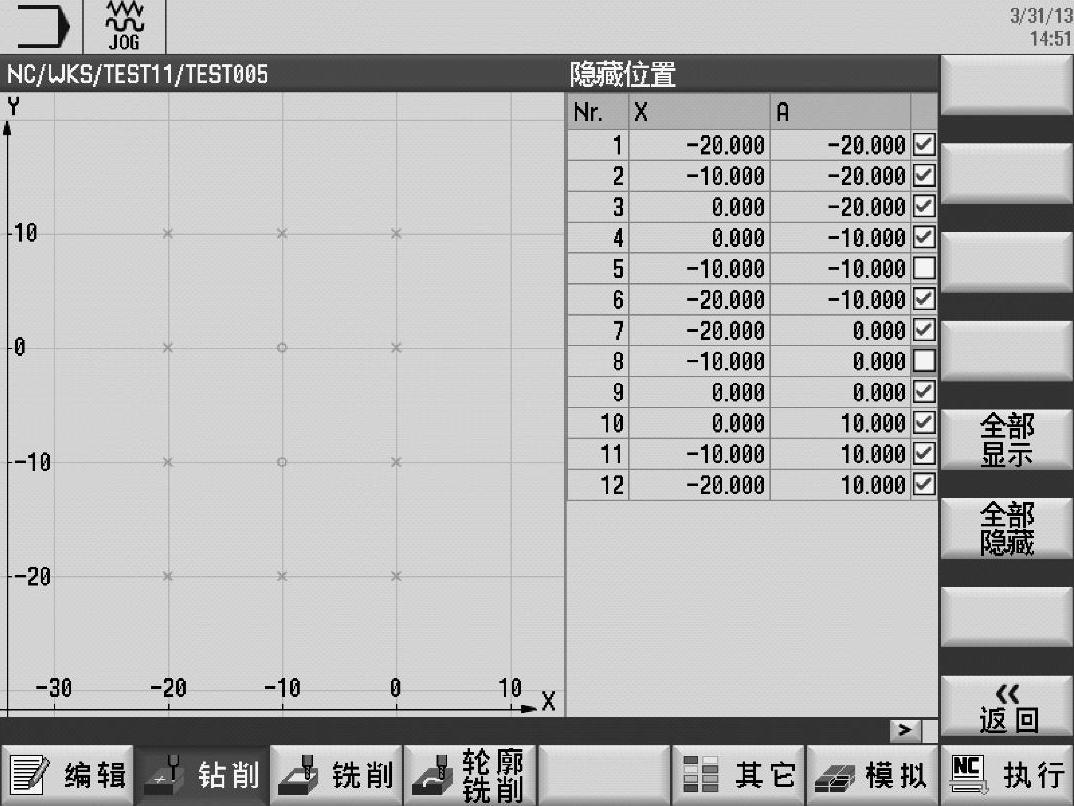

图7-24 “位置”孔编程中的隐藏位置孔的编辑
