2.1.1  操作面板

2.1.1 操作面板

在操作面板上可对SINUMERIK Oper-ate操作界面进行显示和操作。面板处理单元PPU 280是用于操作控制系统和机床运行的典型组件。

1.面板操作单元

SINUMERIK 828D数控系统面板操作单元的外形布置有横排和竖排两种，如图2-1所示。在面板的左侧配有用户接口，如图2-2所示。

光标区功能按键如图2-3所示，控制键区和热键区部分功能按键说明见表2-1。

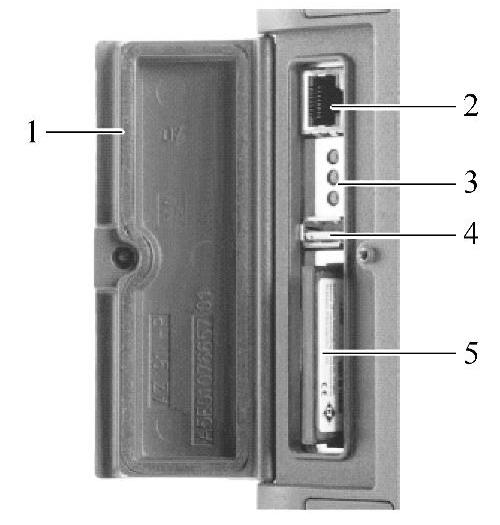

图2-2 用户接口保护盖后的接口布置示意图

1—用户接口的保护盖 2—Ethernet（维修插口）X127 3—RDY、NC、CF状态LED 4—USB插口X125 5—CF卡的插槽

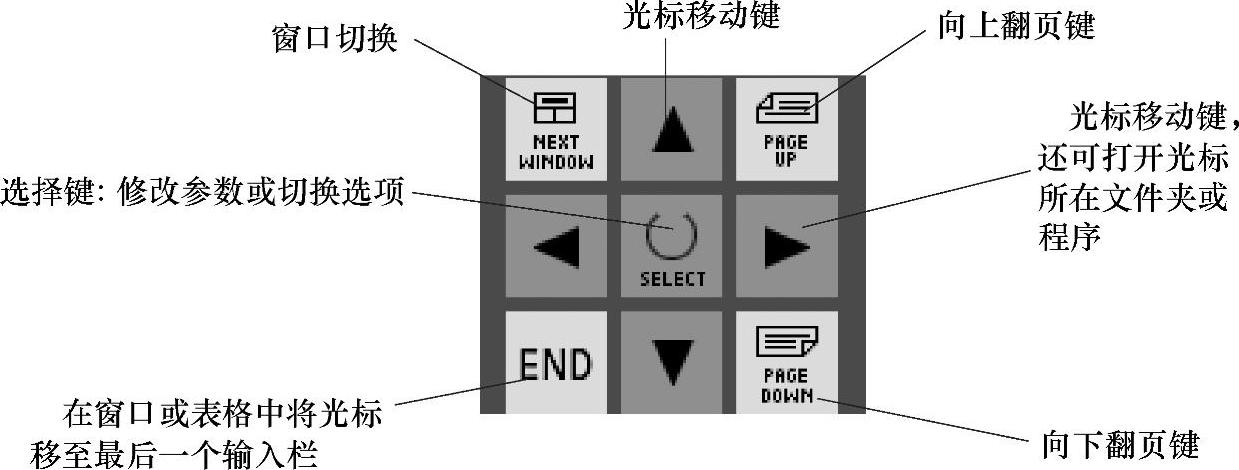

图2-3 光标区功能按键

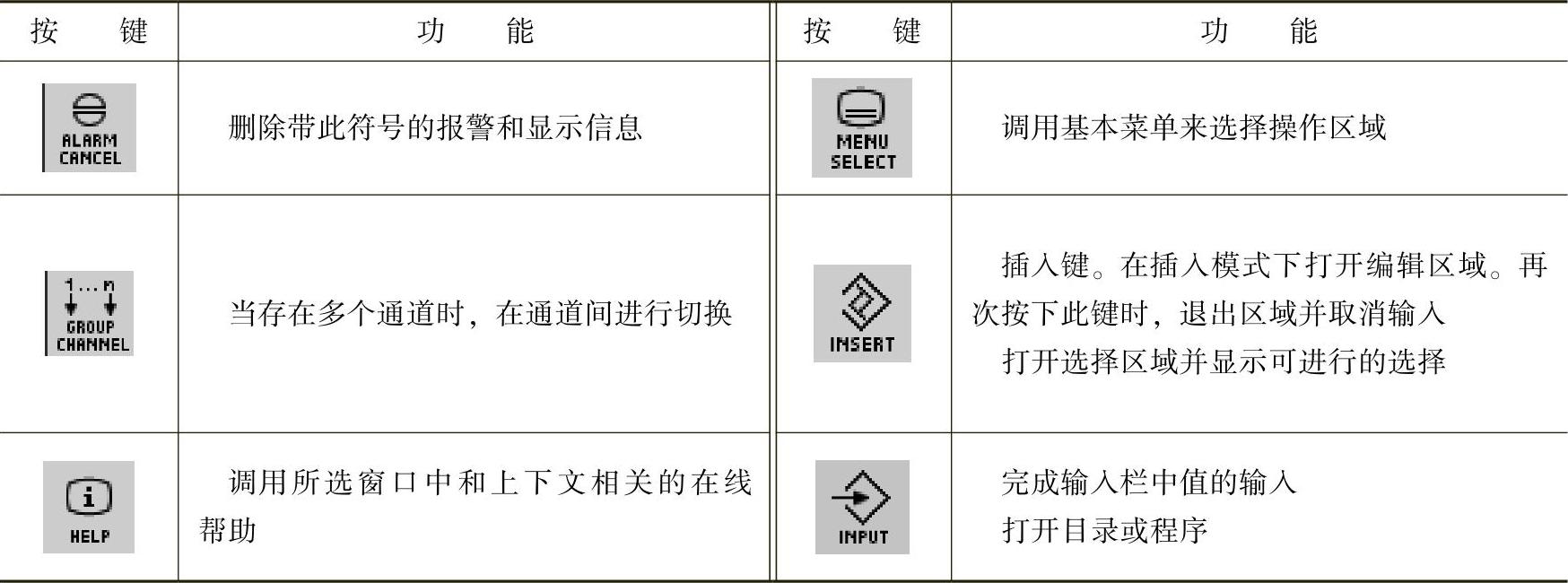

表2-1 控制键区和热键区部分功能按键说明

2.机床控制面板

一般情况下可以为数控机床配备西门子机床标配型控制面板或者机床制造商提供的专用机床控制面板。通过机床控制面板可以对机床进行控制，例如运行轴或者加工工件等。

本书以MCP 483C PN（见图2-4）和MCP 310 PN（见图2-5）为例，介绍机床控制面板的操作方法和显示单元。

图2-4所示键盘功能区说明（按分区号）见表2-2。

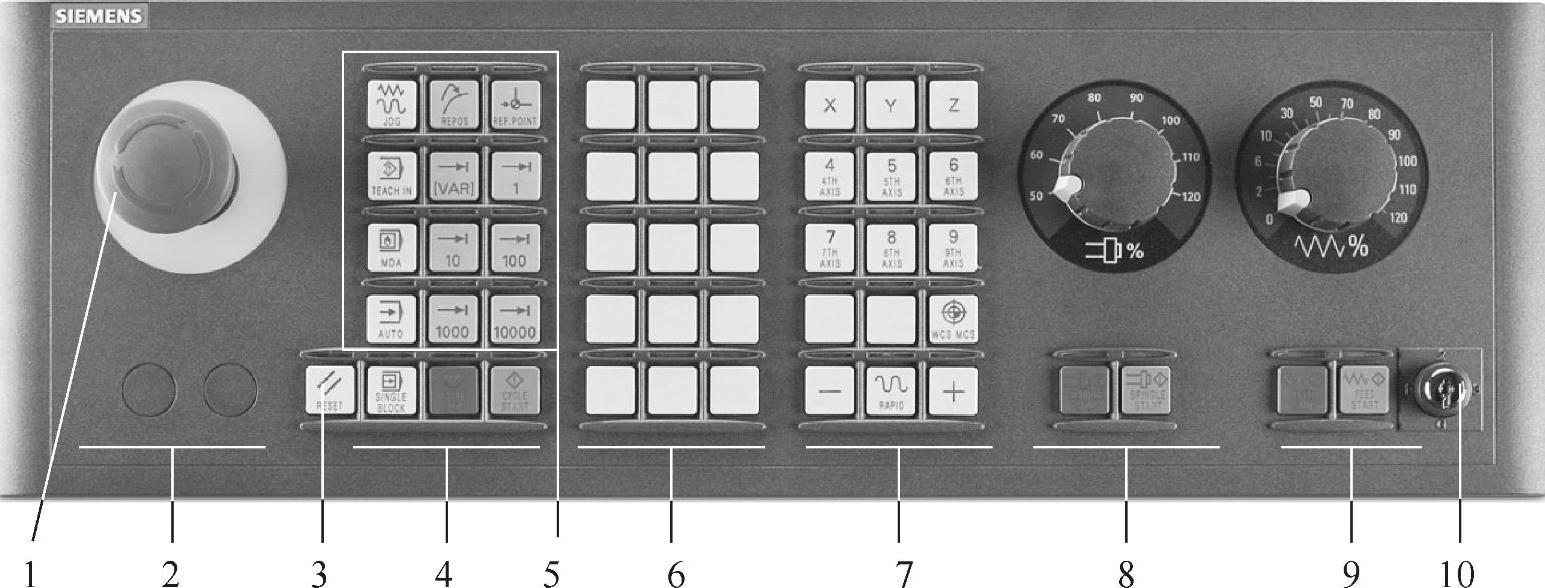

图2-4 MCP 483C PN机床控制面板功能分区说明

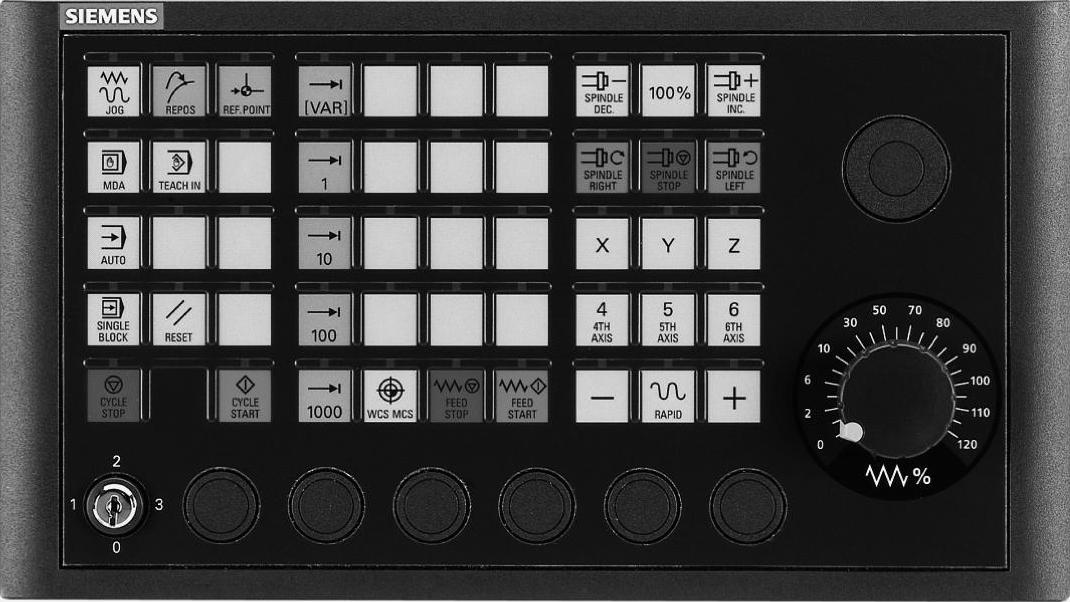

图2-5 MCP 310 PN机床控制面板

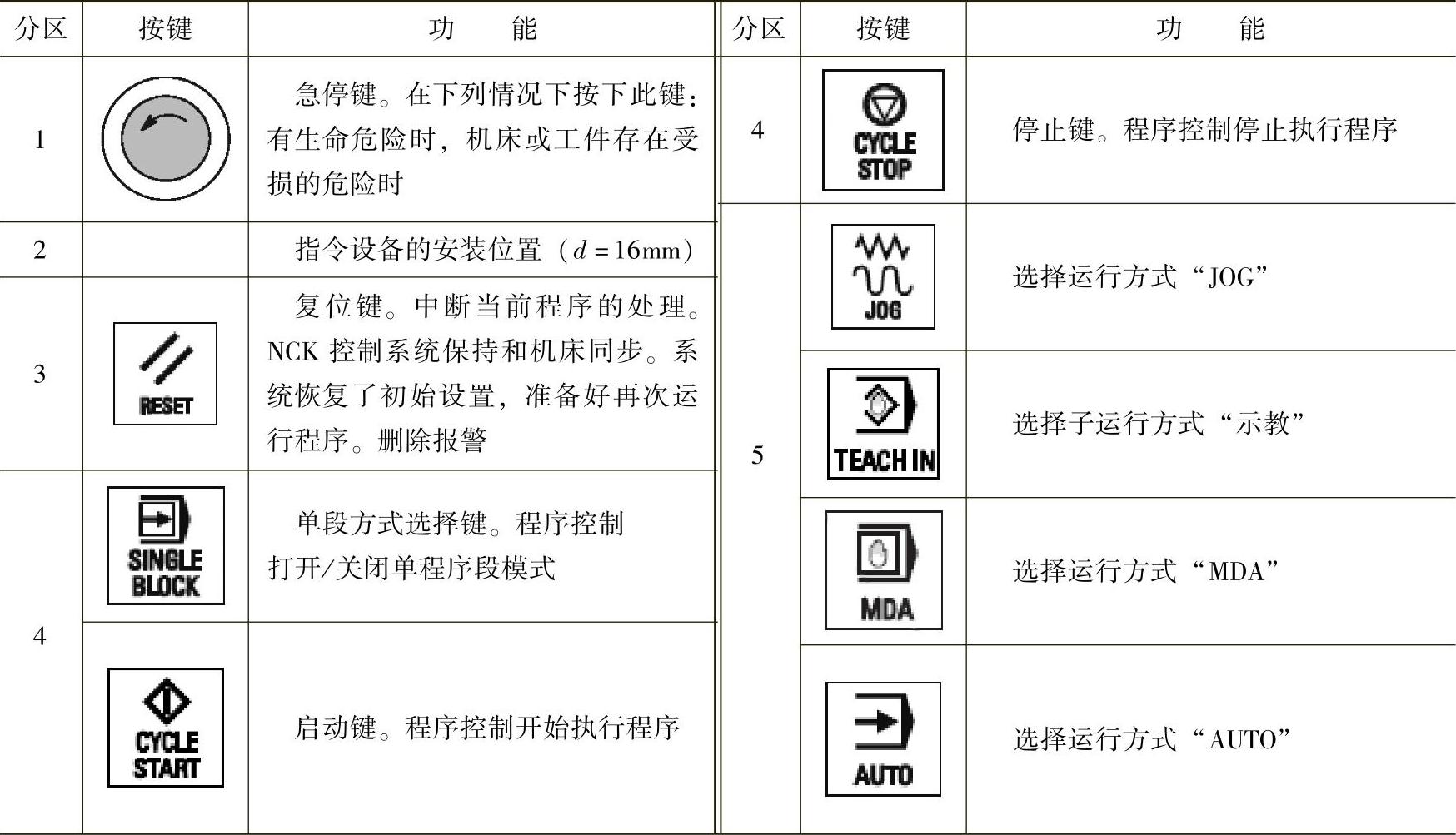

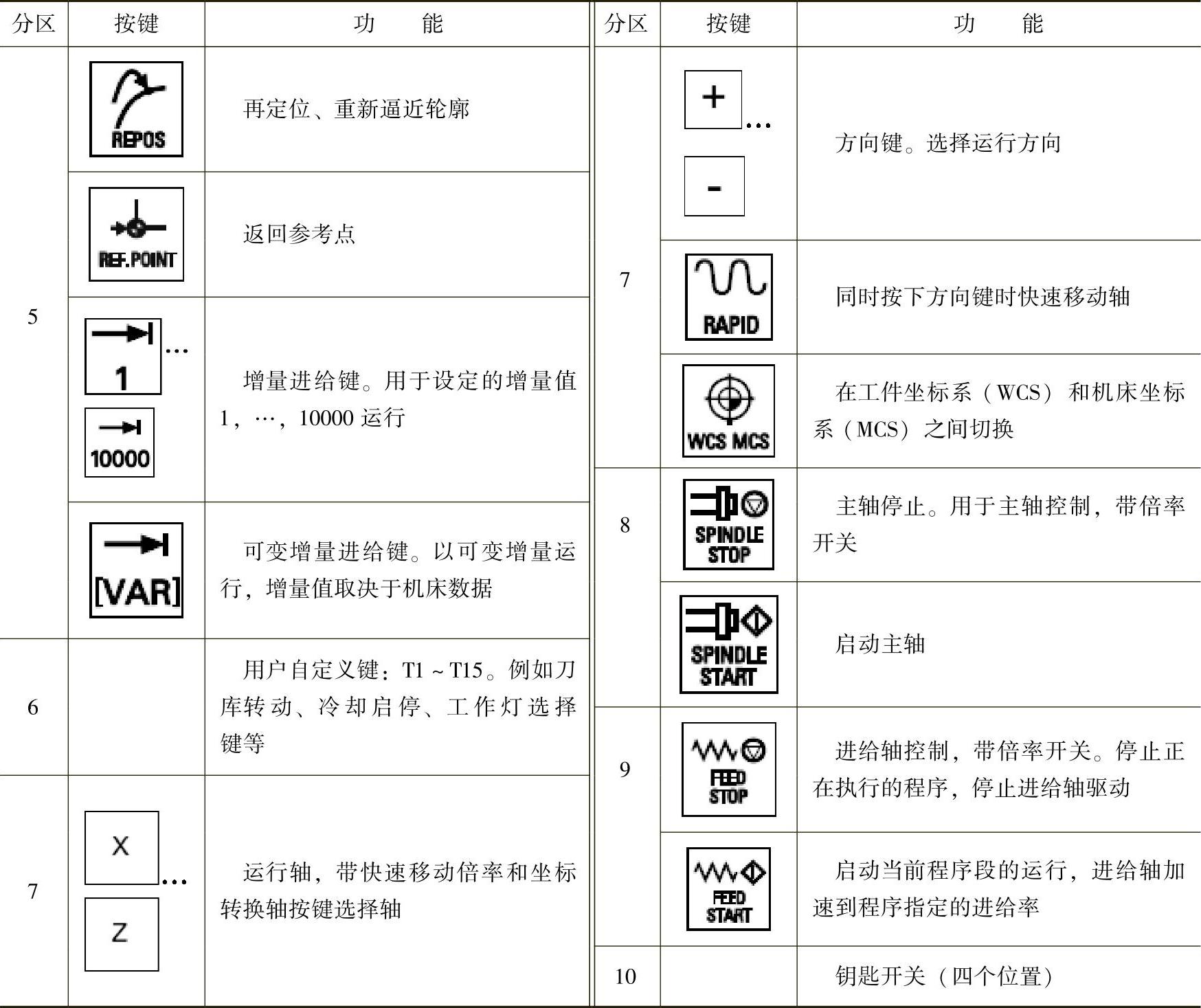

表2-2 键盘功能区说明（按分区号）

（续）
