1.生成轮廓程序

1.生成轮廓程序

1）单击打开目标文件夹下“∗.DXF”格式的零件图样，如图23所示。

2）单击Settings进入设定菜单，单击Options选项设定转换成的轮廓程序的类型、轮廓平面、直径/半径编程、输出的轴位置信息的小数点位数，如图24所示。

3）单击并选择需要放大显示的轮廓窗口，光标置于相应位置并按住鼠标左键不放，移动光标至适当位置并释放，如图25所示。

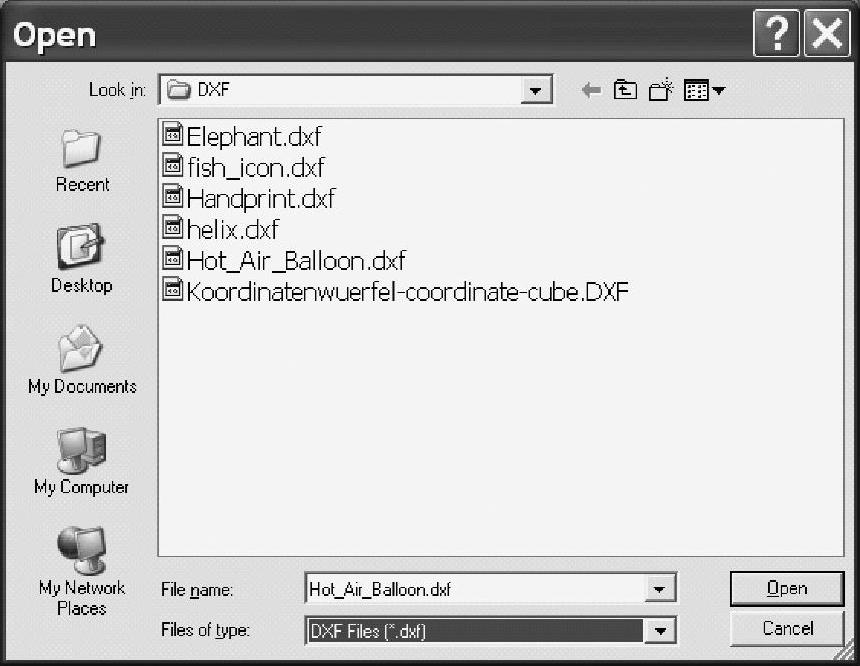

图23 选择零件图样

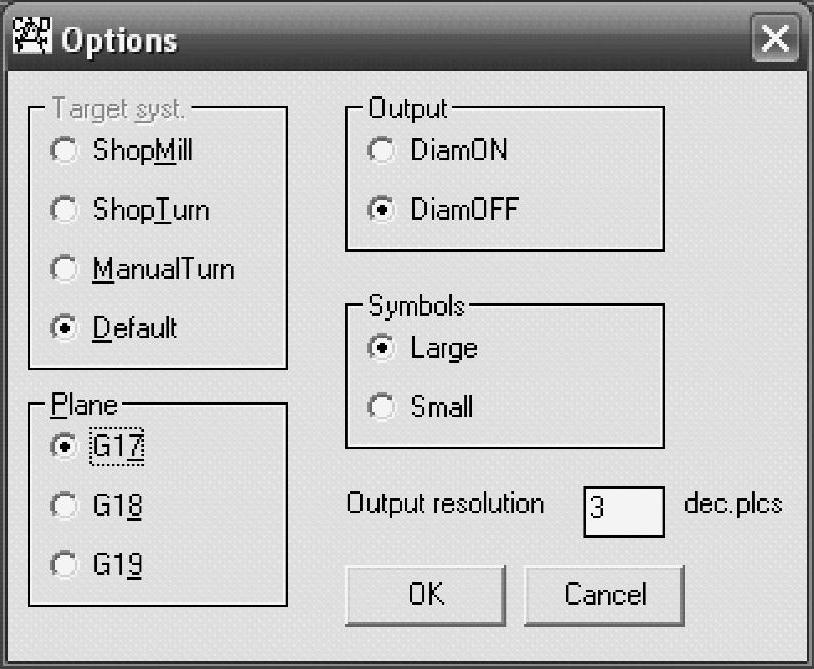

图24 设定菜单

4）单击，将删除之前选择放大的视图恢复完整显示。

5）单击定义工件零点，可选择元素中心、元素起点、元素终点、自由定义、当前光标位置。例如选择轮廓中某元素的起点为工件零点，将光标移动到对应轮廓元素附近，系统自动捕捉到该轮廓元素后将其显示为绿色，单击鼠标左键，系统在该元素的起点处出现零点符号，并更新当前坐标系的显示数值，如图26所示。

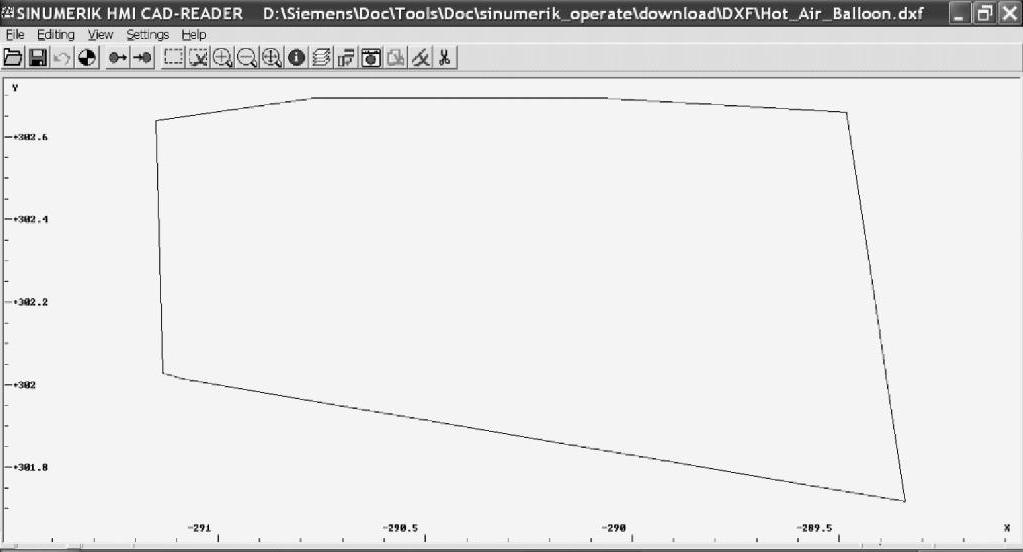

图25 轮廓图样

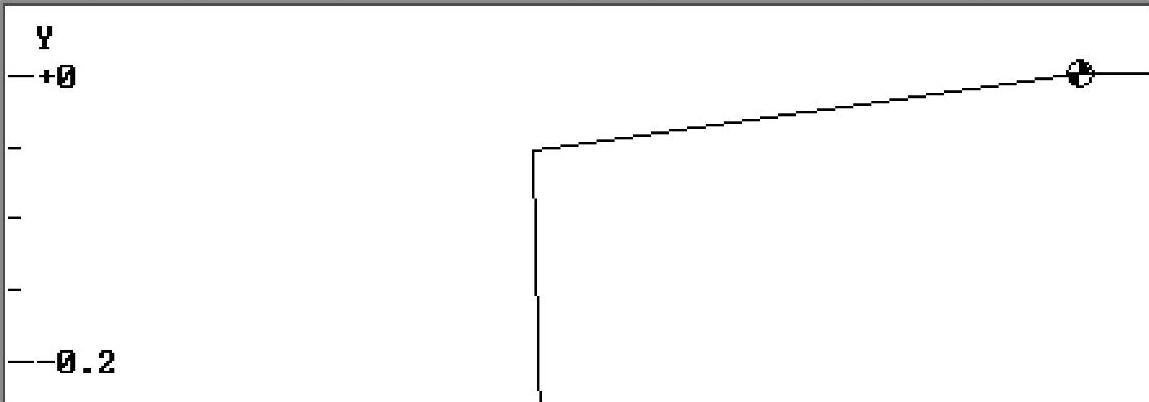

图26 选择轮廓起点

6）单击定义轮廓标号：输入标号，单击。

7）单击定义轮廓起点，可选择元素中心点、元素起点/终点、光标当前位置。例如选择，将光标移至该元素附近，当系统捕捉到该元素后将其显示为黄色，单击鼠标左键确认该元素。

8）移动光标至该元素起点或终点附近并出现红色箭头，单击鼠标左键，选择该元素起点或终点为轮廓起点，即确定轮廓的方向为顺时针或逆时针。

9）当轮廓元素出现分支时，需要移动光标至对应的元素并单击鼠标左键确认，如图27所示。

10）单击定义轮廓终点，可选择元素中心点、元素终点、光标当前位置、轮廓当前位置。选择确认后的轮廓显示为绿色，如图28所示。

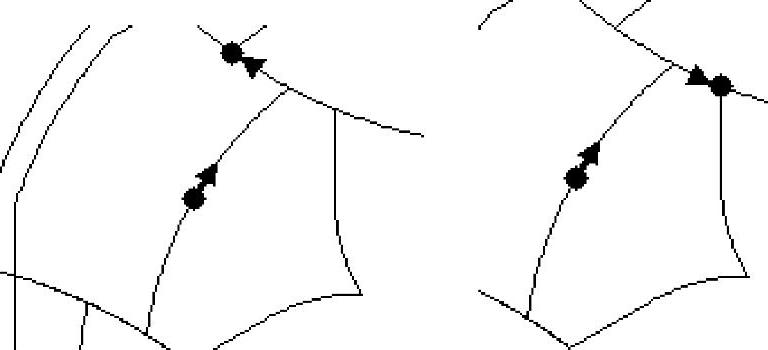

图27 选择轮廓

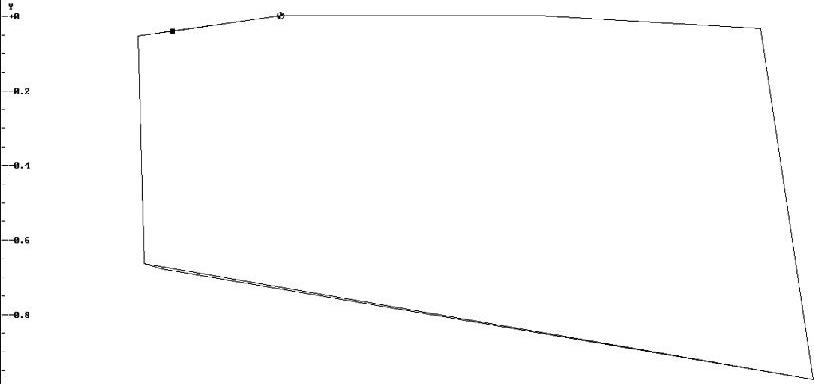

图28 确认轮廓

11）选择→保存轮廓程序。选择程序类型，并单击，将转换生成的轮廓程序通过U盘、CF卡或网盘传输到CNC系统中，如图29所示。

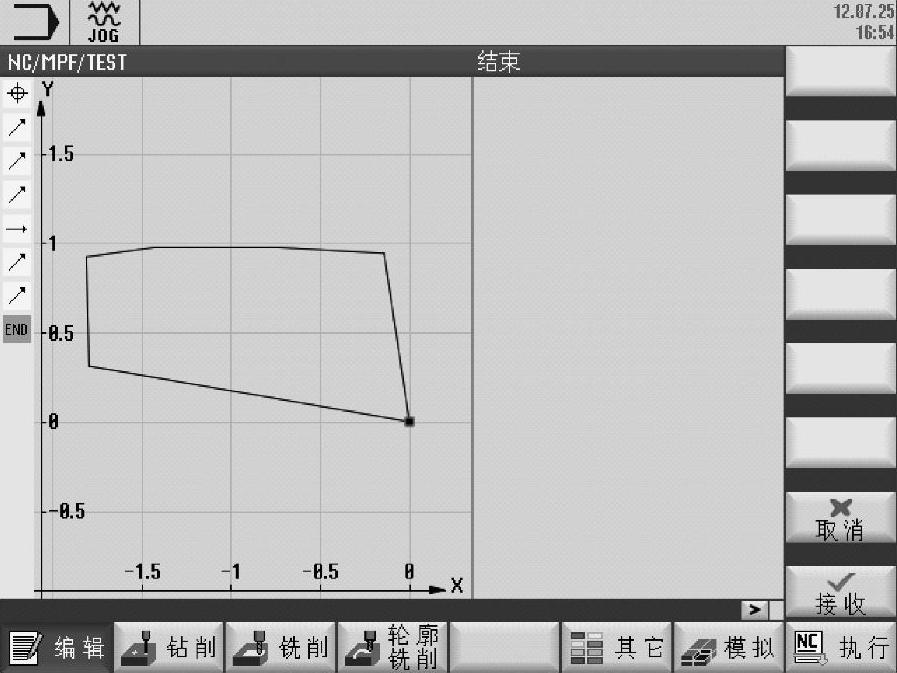

图29 轮廓程序显示
