7.2.3 创建毛坯类型：多边形（N_CORNER）
（1）创建毛坯外形 多边形毛坯是边沿数大于或等于3的正多边形外形体毛坯。按照毛坯外形的特点，毛坯上表面外形以边沿数量（N）确定；外形尺寸（边沿长度）将依据边沿数量用（SW）或（L）以对称法标注的数据确定，高度尺寸（Z1）则可以使用绝对尺寸（abs）也可以使用相对尺寸（inc）方式确定，如图7-4所示。
注意：边沿长度尺寸标注与数据可以通过选择键来“同步”（橙黄色对应）。
（2）设定的编程原点 编程原点（X0，Y0）设定在毛坯上表面的对称中心处，初始尺寸（ZA：Z向原点）将依输入数据确定，一般设定在毛坯的上表面。
（3）编辑完成的程序格式示例 毛坯外形尺寸：边沿数量N输入6，边沿长度L=40或SW=40，初始尺寸（Z向原点）ZA=0或ZA=0.5，最终尺寸Z1=-25（abs）或Z1=25（inc：以ZA为基准）。
生成的程序指令为：
程序代码 注释
WORKPIECE（，，，"N_CORNER"，576，0，-25，-80，6，40） ；六边形，L方式，Z1（abs）
WORKPIECE（，，，"N_CORNER"，512，0，-25，-80，6，50） ；六边形，L方式，Z1（inc）
WORKPIECE（，，，"N_CORNER"，576，0.5，-25，-80，6，40） ；六边形，L方式，Z1（abs）
WORKPIECE（，，，"N_CORNER"，512，0.5，-25，-80，6，50） ；六边形，L方式，Z1（inc）
WORKPIECE（，，，"N_CORNER"，64，0.5，-25，-80，6，40） ；六边形，SW方式，Z1（abs）
WORKPIECE（，，，"N_CORNER"，64，0.5，-25，-80，6，50） ；六边形，SW方式，Z1（inc）

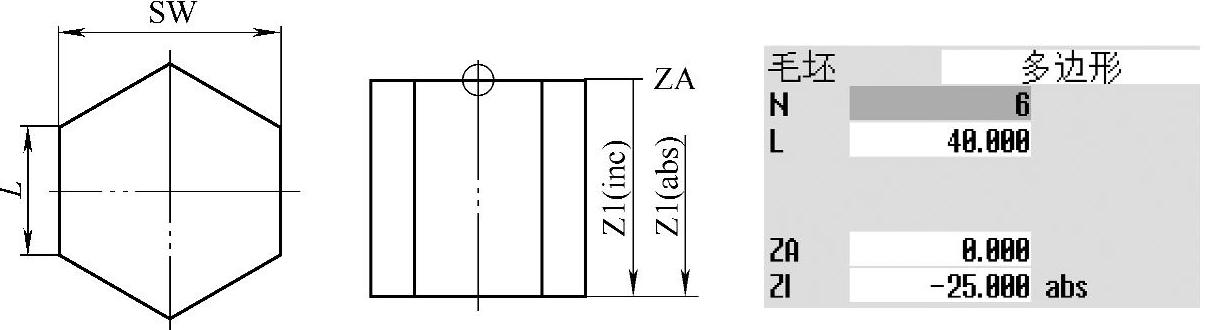

图7-4 创建“多边形”毛坯的尺寸标注及对话框参数
