7.5.7  纵向槽铣削循环（SLOT1）

（1）指令功能 使用纵向槽铣削循环指令（SLOT1）可以对一个或多个相同大小的纵向槽进行粗加工、精加工、侧壁精加工和倒角加工。按照工件图样纵向槽的标注尺寸，可以为纵向槽确定一个相应的参考点。根据选择的刀具可以配合预钻孔方式进行铣削，或选择的预钻孔、垂直、螺旋线和往复方式进刀策略切（插）入工件，其加工方式始终为从内向外方式铣削。

（2）编译后的程序格式参数列表 SLOT1（REAL RTP，REAL RFP，REAL SDIS，REAL_DP，REAL_DPR，INT NUM，REAL LENG，REAL WID，REAL_CPA，REAL_CPO，REAL RAD，RE-AL STA1，REAL INDA，REAL FFD，REAL FFP1，REAL_MID，INT CDIR，REAL_FAL，INT_VARI，REAL_MIDF，REAL FFP2，REAL SSF，REAL_FALD，REAL_STA2，REAL_DP1，INT_UMODE，REAL_FS，REAL_ZFS，INT_GMODE，INT_DMODE，INT_AMODE）。

（3）编程操作界面 纵向槽铣削循环尺寸标注图样及参数对话框如图7-35所示，编程操作界面说明见表7-21。

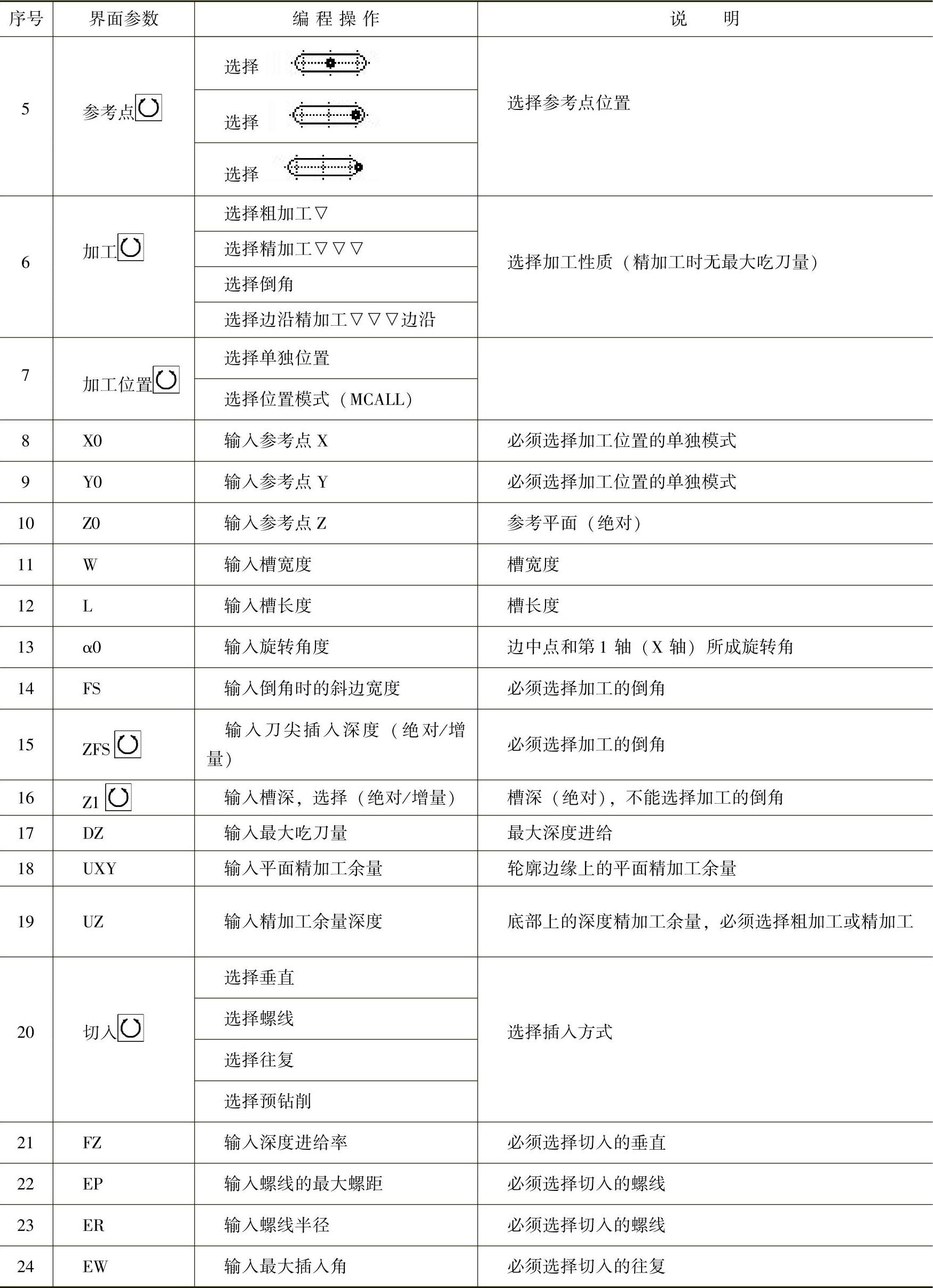

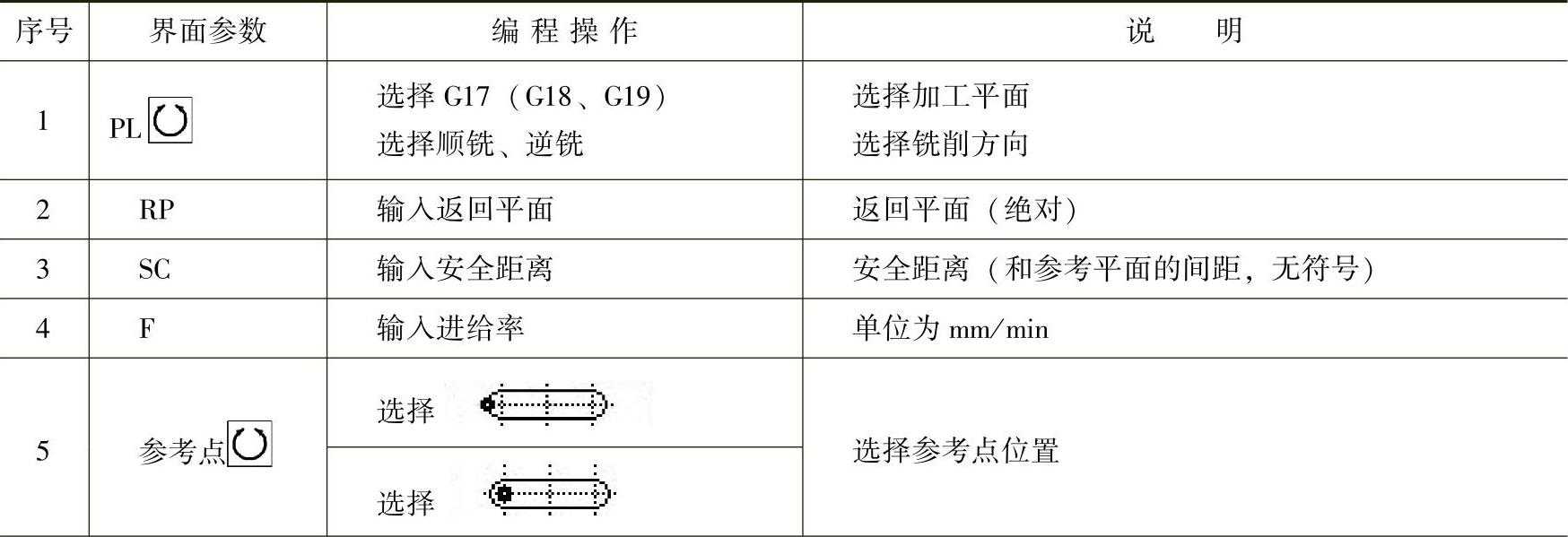

表7-21 纵向槽铣削循环编程操作界面说明

（续）

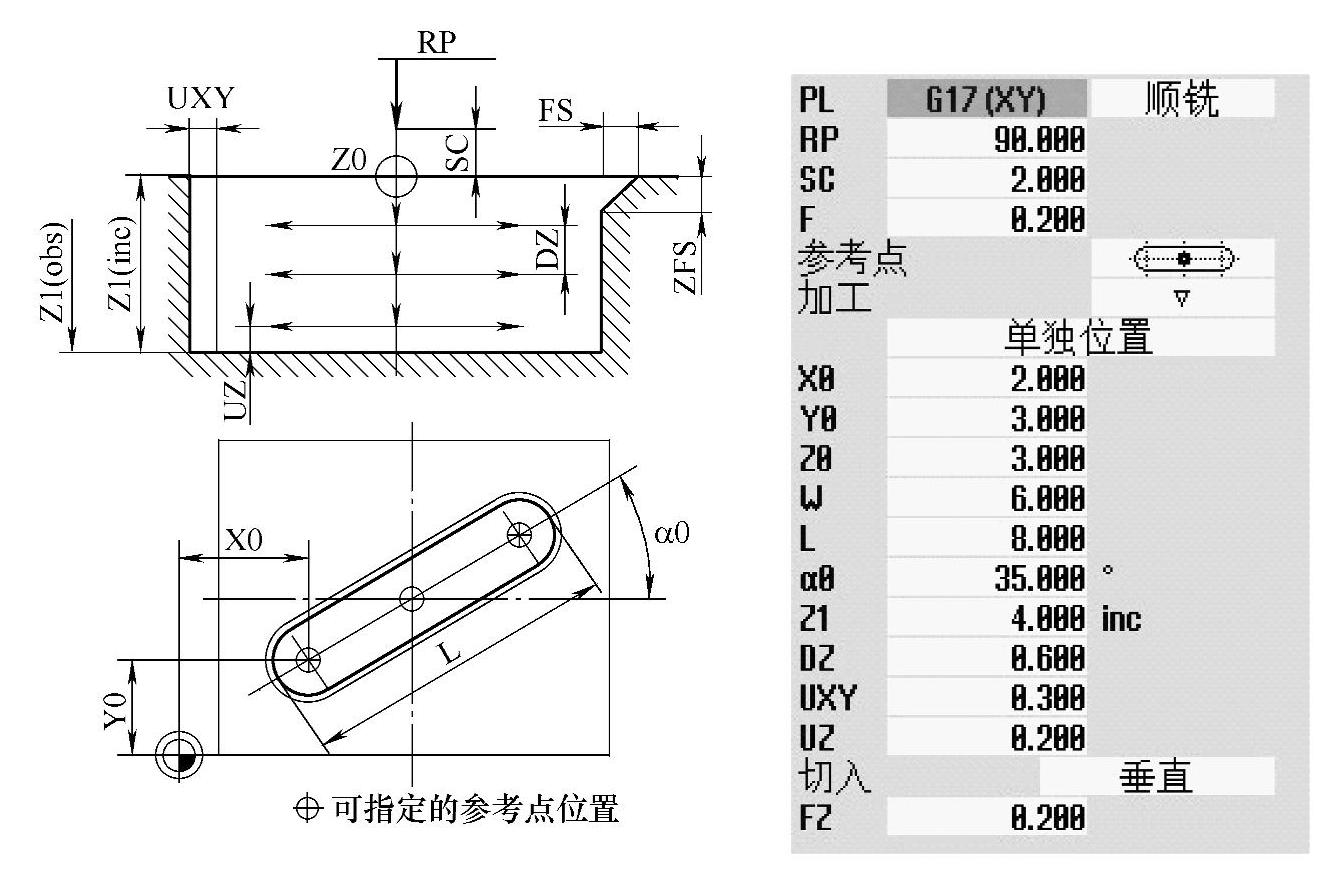

图7-35 纵向槽铣削循环尺寸标注图样及参数对话框
