5.3.2 带选项的程序循环语句（IF…ELSE…ENDIF）

（1）编程格式

IF＜条件表达式＞ ；导入IF循环

当IF条件满足后即执行的NC程序；符合条件下的程序块

ELSE；导入可选的程序块

当IF条件不满足后即执行的NC程序；可选的程序块

ENDIF；IF循环结束符

（2）指令参数说明 当循环语句中包含一个可选的程序块时，可使用带IF和ELSE语句的结构，该语句用于“二选一”的情况，即用来判断的条件只有一个。

1）若条件满足，则执行IF到ELSE之间的程序语句段（块），执行完后直接跳到ENDIF后继续执行后面的语句，直到程序结束。

2）若不满足给定条件，则跳到ELSE之后，执行ELSE和ENDIF语句之间的程序语句段（块），直到程序结束。

3）该语句也可以自身嵌套，但要注意其逻辑关系。

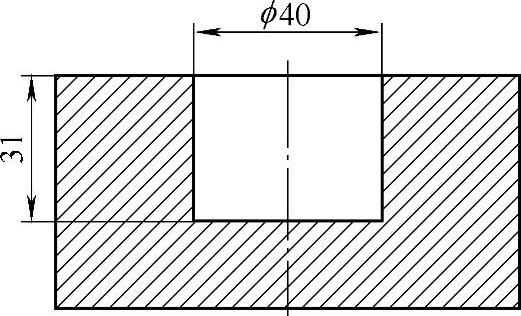

（3）编程示例 铣削加工如图5-7所示的不通孔，使用ϕ25mm键槽铣刀，采用分层铣削方式，孔深为31mm，层深为5mm，孔深与层深不是一个整数的倍数关系。编写出如下程序：

程序代码 注释

R1=0 ；起始深度

R2=-31 ；终止深度

R3=5 ；每层深度

R4=R1-R3 ；第一层深度

T1 D1

G90 G54 G17

G0 X0 Y0 S1500 M03

Z80

图5-7 不通孔

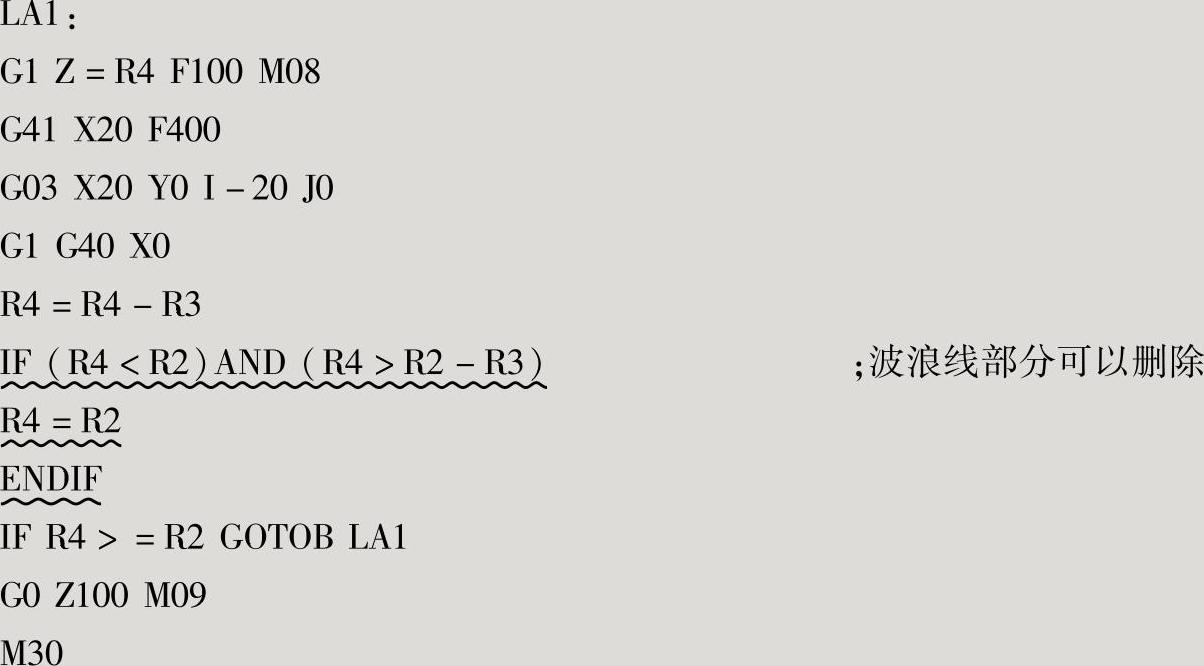

说明：当孔深与层深为整数倍数关系时，则带有波浪线部分语句可删去。
