2.4.8  刀库

在刀库中显示有刀具及与刀库相关的数据，如图2-37所示。此处可以根据需要对刀库以及刀位进行操作。

各个刀位可以为刀具进行位置编码，或者设置禁用。刀库中的前5列刀具数据的内容与刀具表中的内容一致，下面只介绍与刀库、刀库位置相关的内容：

1）D：禁用刀位。显示刀具有哪种位置类型。

2）Z：刀具标记为“超大”。普通刀具占据了刀库中的一个左半刀位、一个右半刀位，例如刀库相邻刀位的距离为120mm，如果是ϕ140mm的面铣刀，需要将此刀具设置为超大刀具，占据刀库中的两个左半刀位、两个右半刀位。此项只能对没有装载到刀库或主轴上的刀具进行大尺寸刀具设置。

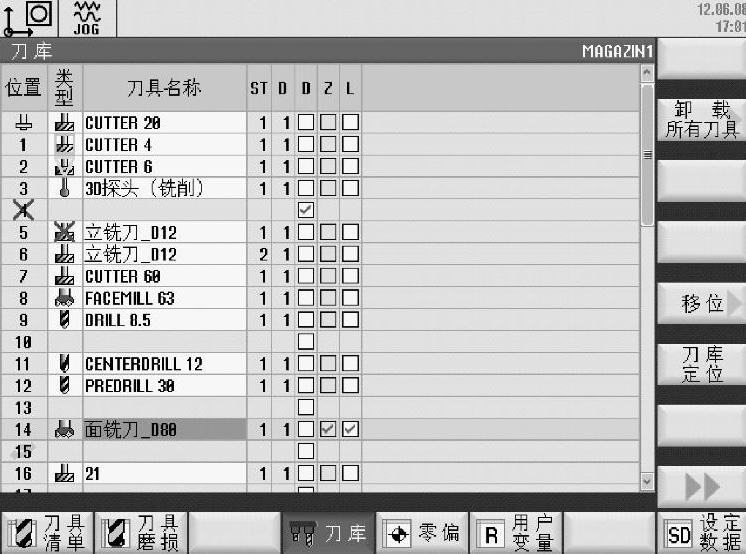

图2-37 刀库界面

3）L：固定位置编码。将刀具固定分配到一个刀位上。
