整体防水层设计
1）无外保温外墙的整体防水层设计应符合下列规定：
①采用涂料饰面时，防水层应设在找平层和涂料饰面层之间（图14-1），防水层宜采用聚合物水泥防水砂浆或普通防水砂浆。
②采用块材饰面时，防水层应设在找平层和块材黏结层之间（图14-2），防水层宜采用聚合物水泥防水砂浆或普通防水砂浆。

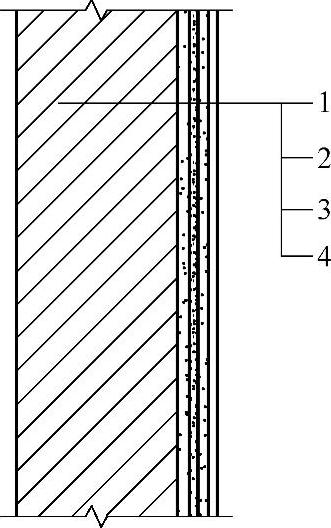

图14-1 涂料饰面外墙整体防水构造
1—机构墙体 2—找平层 3—防水层 4—涂料面层
图14-2 块材饰面外墙整体防水构造
1—机构墙体 2—找平层 3—防水层 4—黏结层 5—块材饰面层
③采用幕墙饰面时，防水层应设在找平层和幕墙饰面之间（图14-3），防水层宜采用聚合物水泥防水砂浆、普通防水砂浆、聚合物水泥防水涂料、聚合物乳液防水涂料或聚氨酯防水涂料。
2）外保温外墙的整体防水层设计应符合下列规定：
①采用涂料或块材饰面时，防水层宜设在保温层和墙体基层之间，防水层可采用聚合物水泥防水砂浆或普通防水砂浆（图14-4）。
②采用幕墙饰面时，设在找平层上的防水层宜采用聚合物水泥防水砂浆、普通防水砂浆、聚合物水泥防水涂料、聚合物乳液防水涂料或聚氨酯防水涂料；当外墙保温层选用矿物棉保温材料时，防水层宜采用防水透气膜（图14-5）。

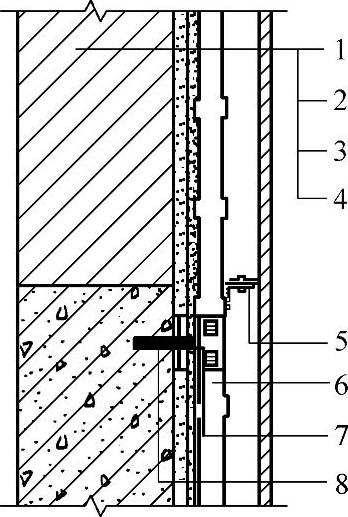

图14-3 幕墙饰面外墙整体防水构造
1—结构墙体 2—找平层 3—防水层 4—面板 5—挂件 6—竖向龙骨 7—连接件 8—锚栓

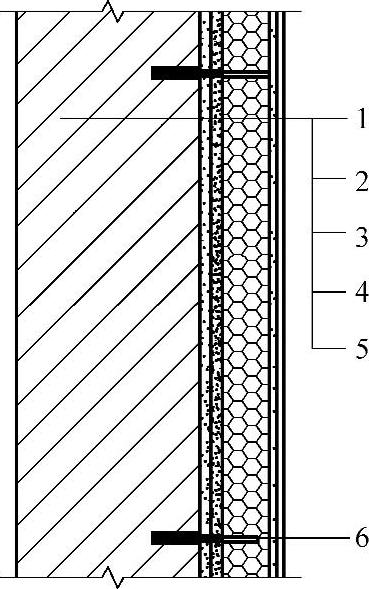

图14-4 涂料或块材饰面外保温外墙整体防水构造
1—结构墙体 2—找平层 3—防水层 4—保温层 5—饰面层 6—锚栓

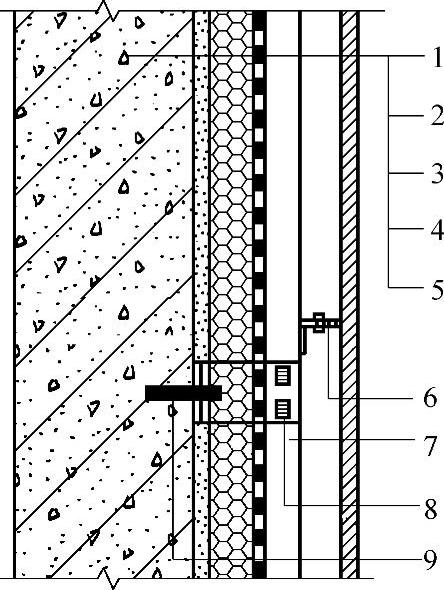

图14-5 幕墙饰面外保温外墙整体防水构造
1—结构墙体 2—找平层 3—保温层 4—防水透气膜 5—面板 6—挂件 7—竖向龙骨 8—连接件 9—锚栓
3）砂浆防水层中可增设耐碱玻璃纤维网布或热镀锌电焊网增强，并宜用锚栓固定于结构墙体中。
4）防水层最小厚度应符合表14-5的规定。
表14-5 防水层最小厚度 （单位：mm）
5）砂浆防水层宜留分格缝，分格缝宜设置在墙体结构不同材料交接处。水平分格缝宜与窗口上沿或下沿平齐；垂直分格缝间距不宜大于6m，且宜与门、窗框两边线对齐。分格缝宽宜为8～10mm，缝内应采用密封材料做密封处理。
6）外墙防水层应与地下墙体防水层搭接。
《建筑外墙防水工程技术规程》（JGJ/T 235—2011）5.2.1～5.2.6
