2.1.1 绘制直线

直线是用得最多的图形要素，大多数的常见图形都是由直线段组成的。下面以图2.1.1所示的两条直线段为例，说明绘制直线命令的操作方法。

注意：以下的操作环境是在AutoCAD 2018界面下将菜单栏显示的状态，其操作方法是在“自定义快速访问工具栏”中单击按钮，在系统弹出的列表中选择命令。

Step1.选择下拉菜单命令，如图2.1.2所示。

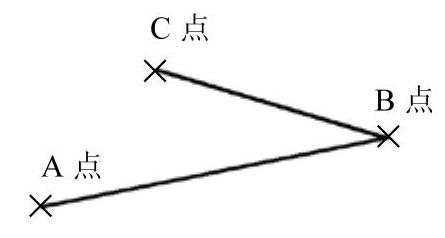

图2.1.1 绘制两条直线段

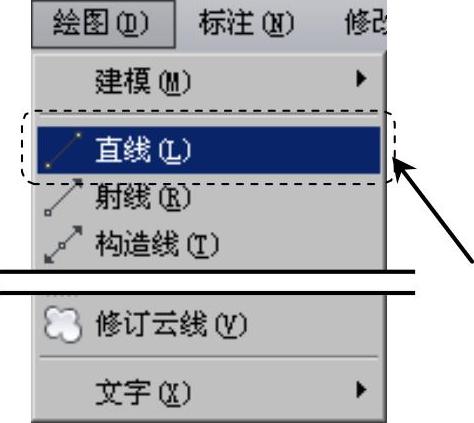

图2.1.2 下拉菜单

说明：进入“直线”命令还有两种方法。

方法一：单击选项卡下“绘图”面板中的“直线”命令按钮，如图2.1.3所示。

方法二：在命令行中输入命令LINE，并按Enter键，如图2.1.4所示。注意：AutoCAD很多命令可以采用简化输入法（即输入命令的第一个字母或前两个字母），比如命令LINE就可以直接输入字母L（不分大小写），并按Enter键。

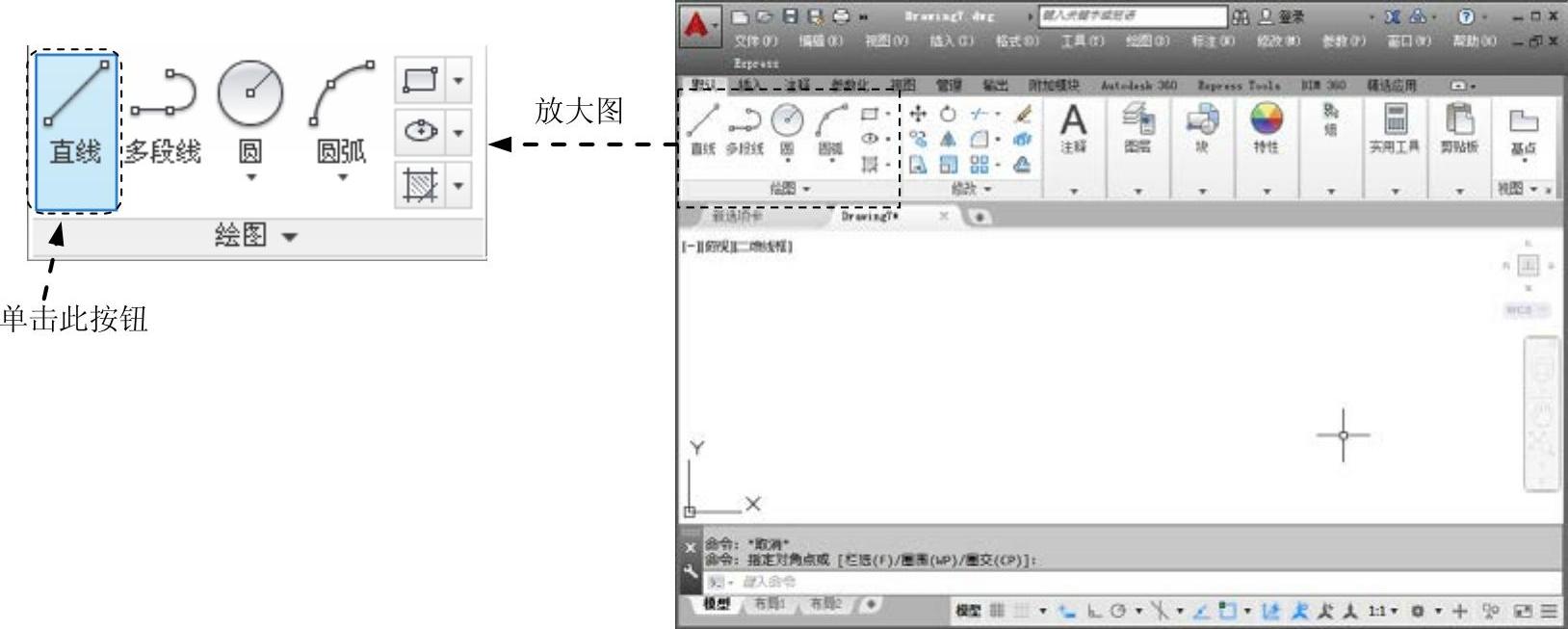

图2.1.3 选择命令按钮

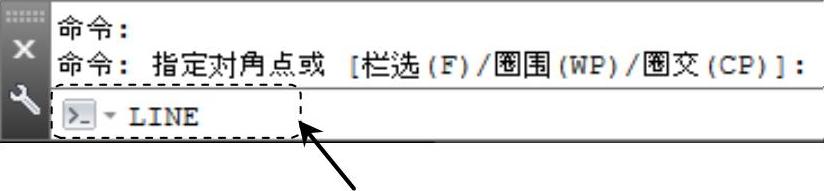

图2.1.4 在命令行中输入命令

Step2.指定第一点。在命令行提示下，将鼠标光标移至绘图区中的某点──A点处，然后单击鼠标以指定A点作为第一点。此时如果移动鼠标，可看到当前鼠标光标的中心与A点间有一条“连线”，如图2.1.5a所示；这条线随着鼠标光标的移动可拉长或缩短，并可绕着A点转动，如图2.1.5b和图2.1.5c所示，一般形象地称这条“连线”为“皮筋线”。

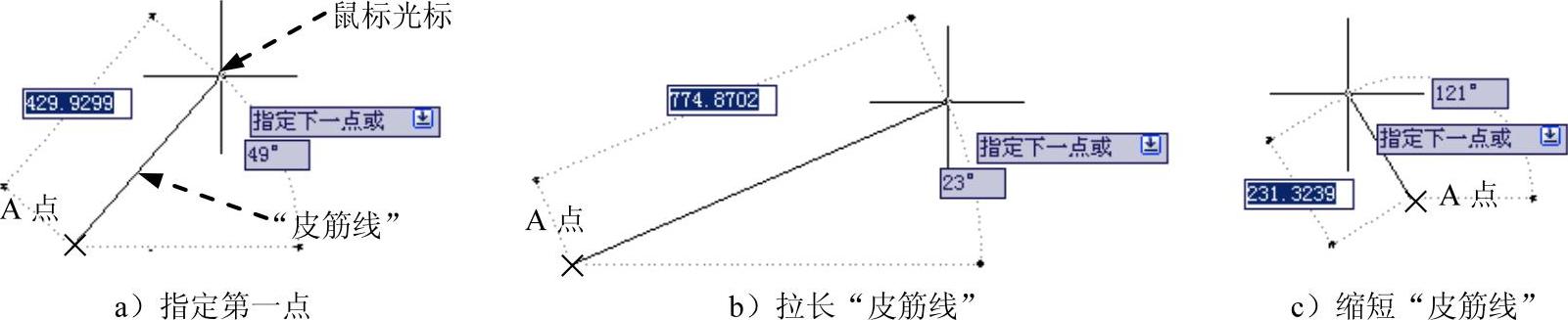

图2.1.5 指定第一点与“皮筋线”

Step3.指定第二点。在命令行的提示下，将鼠标光标移至绘图区的另一点──B点处并单击，这样系统便绘制一条线段AB。此时如果移动鼠标，可看到在B点与鼠标光标之间产生一条“皮筋线”，移动鼠标光标可调整“皮筋线”的长短及位置，以确定下一线段。

说明：

在命令行的提示下，如果输入字母U后按Enter键，则执行选项，取消已确定的线段第一点，以便重新确定第一点位置。

在命令行的提示下，如果按Enter键，则结束“直线”命令。

“皮筋线”是一条操作过程中的临时虚构线段，它始终是当前鼠标光标的中心点与前一个指定点的连线。通过“皮筋线”可从屏幕上看到当前鼠标光标所在位置点与前一个指定点的关系，并且在状态栏的坐标显示区可查看到“皮筋线”的精确长度以及与X轴的精确角度（参见第3章的3.1.2节），这对于图形的绘制是相当有帮助的。在以后学习圆、多段线等许多命令时，也同样会出现“皮筋线”。

Step4.指定第三点。系统在命令行接着提示，将鼠标光标移至绘图区的第三位置点──C点处并单击，这样系统便绘制一条线段BC。

说明：在命令行的提示下，如果输入字母U后按Enter键，则执行选项，取消已确定的线段第二点和线段AB，以便重新确定第二点位置。

Step5.完成线段的绘制。系统在命令行继续提示，按Enter键，结束直线命令的操作。

说明：

在命令行的提示下，可继续选择一系列端点，这样便可绘制出由更多直线段组成的折线，所绘出的折线中的每一条直线段都是一个独立的对象，即可以对任何一条线段进行编辑操作。

在命令行的提示下，如果输入字母C后按Enter键，则执行选项，系统便在第一点和最后一点间自动创建直线，形成闭合图形。

许多AutoCAD的命令在执行过程中，提示要求指定一点，例如，上面操作中的提示和，对类似这样提示的响应是在绘图区选取某一点，一般可将鼠标移至绘图区的该位置点处并单击，也可以在命令行输入点的坐标。

在AutoCAD 2018中，如果按下状态栏中的按钮，则系统处于动态数据输入方式，此时在激活某个命令（如直线命令）时，用户可以动态输入坐标或长度值，直线命令的动态数据输入方式如图2.1.6所示。

要结束直线命令的操作，还可以按空格键，或者在绘图区中右击，系统弹出图2.1.7所示的快捷菜单，选择该快捷菜单中的（或）命令以结束操作，还可以直接按Esc键。

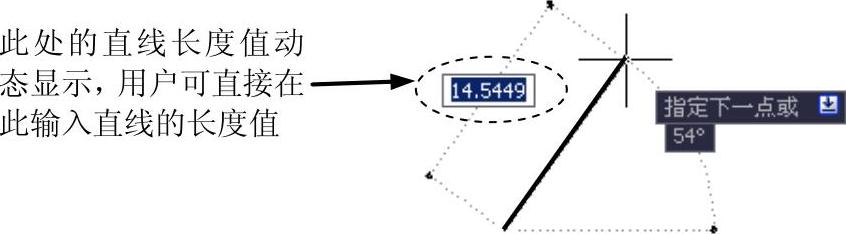

图2.1.6 直线命令的动态数据输入方式

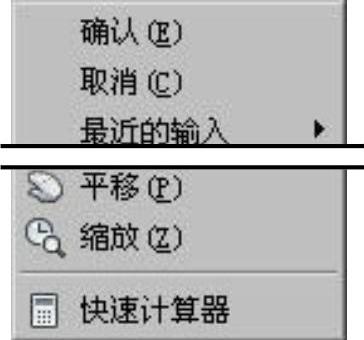

图2.1.7 快捷菜单
