17.10 实例10──电动机控制电路图
图17.10.1是电动机的控制电路图，下面介绍其创建的一般操作步骤。
说明：因为电动机控制电路图主要注重的是其控制原理，与图中控制元件的具体尺寸没有关系，所以在绘制此图时有些尺寸并未详细给出，读者在练习过程中可以自己设定。

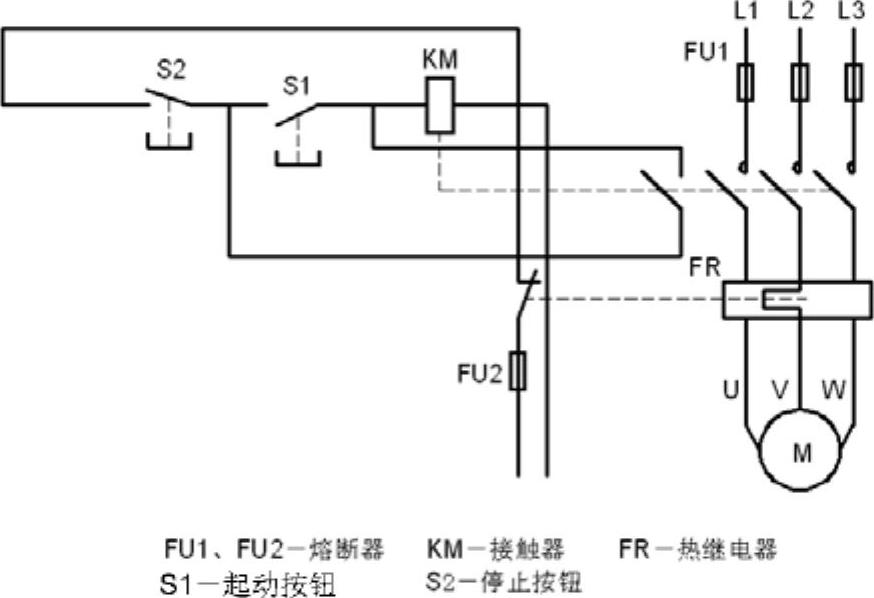

图17.10.1 电动机控制电路图
Step1.使用随书光盘上提供的样板文件。选择下拉菜单
命令，在系统弹出的“选择样板”对话框中找到文件D：\AutoCAD2018.1\system_file\Part_temp_A3.dwg，然后单击
按钮。
Step2.绘制图17.10.2所示的图形。
（1）绘制图17.10.3所示的直线AB。
①将图层切换到“轮廓线层”。
②选择下拉菜单
命令，选取一点A作为直线的起点。
③在系统状态栏中将
（正交模式）按钮高亮显示，然后在命令行中输入长度值40，按两次Enter键。
（2）绘制图17.10.4所示的矩形。
图17.10.2 绘制图形（一）
图17.10.3 绘制直线AB
图17.10.4 绘制矩形
①用
命令绘制矩形，设定矩形长度和宽度值分别为4和10。
②移动矩形。选择下拉菜单
命令，选择矩形底边中点为基点，利用“捕捉”命令，使基点与直线AB的中点重合（图17.10.5）。
（3）绘制半圆。
①绘制图17.10.6所示的圆。选择下拉菜单
命令，以直线AB的端点B作为圆上一点，鼠标光标竖直向上移动，输入圆的直径值3，然后按Enter键。
②用
命令完成对圆的修剪，完成后的图形如图17.10.2所示。
Step3.阵列图形。
（1）选择下拉菜单
命令。
（2）在系统
的提示下选取Step2中创建的图形为阵列对象，按Enter键结束选取；然后在
的提示下，输入COL，然后按Enter键。
（3）在命令行
的提示下，输入数值3，然后按Enter键；在命令行
的提示下，输入数值15，然后按Enter键；在系统提示下输入R，在命令行
的提示下，输入数值1，然后按三次Enter键结束操作。完成后的图形如图17.10.7所示。
图17.10.5 绘制并移动矩形（一）
图17.10.6 绘制圆（一）
图17.10.7 阵列图形
Step4.完成图17.10.8所示的主电路图的绘制。
（1）用
命令绘制图17.10.9所示的直线1，并使直线与图形中的三个半圆相切。
（2）绘制直线。选择下拉菜单
命令，选取直线1为偏移对象，偏移距离值分别为10、30、40和70，绘制图17.10.9所示的水平线。
（3）延伸直线。
①选择下拉菜单
命令。

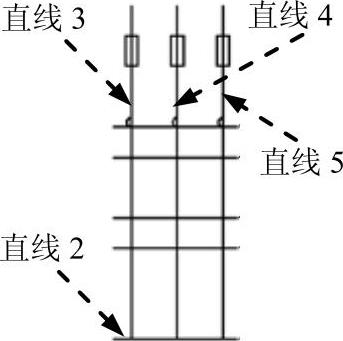

②选取图17.10.10所示的直线2作为延伸的边界边，按Enter键结束选取。
③选取直线3、直线4和直线5作为延伸的对象，按Enter键完成操作。
说明：由于在Step3中使用了“阵列”命令，使直线3、直线4和直线5成为一个整体，在选取直线3、直线4和直线5进行延伸前需将它们分解。
图17.10.8 绘制图形（二）

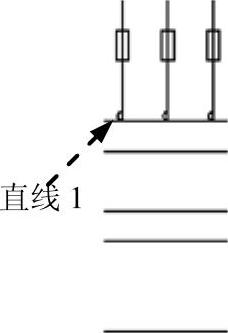

图17.10.9 绘制直线（一）
图17.10.10 延伸直线（一）
（4）修剪与绘制直线。
①用
命令完成对直线的修剪，删除多余的水平线，完成后的图形如图17.10.11所示。
②用
命令绘制两条竖直线，将图17.10.12所示的中间部分封闭起来。

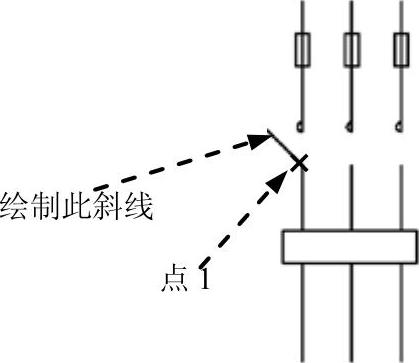

③绘制图17.10.12所示的斜线。选择下拉菜单
命令，选取点1为直线的起点，输入坐标值（@16＜145）后按两次Enter键，完成图中斜线的绘制。
④用

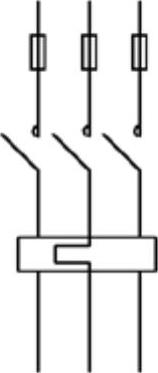

命令完成直线的阵列，其中行数设置为1，列数设置为3，间距值均为15。完成后的图形如图17.10.13所示。
图17.10.11 修剪直线（一）
图17.10.12 绘制直线（二）
图17.10.13 阵列直线
（5）用
命令绘制图17.10.14所示的多条直线。
（6）绘制图17.10.15所示的直线。选择
命令，选取点2作为直线的起点，输入坐标值（@8＜300）后按两次Enter键。
（7）镜像直线。选择下拉菜单
命令；选取图17.10.16所示的直线作为镜像对象，按Enter键结束选取；选取图17.10.16所示的直线作为镜像中心线。
图17.10.14 绘制直线（三）

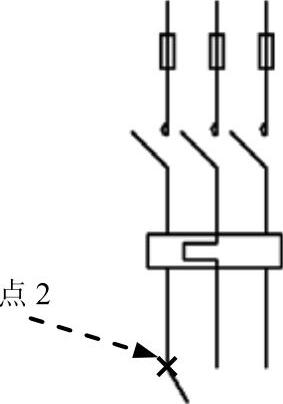

图17.10.15 绘制直线（四）

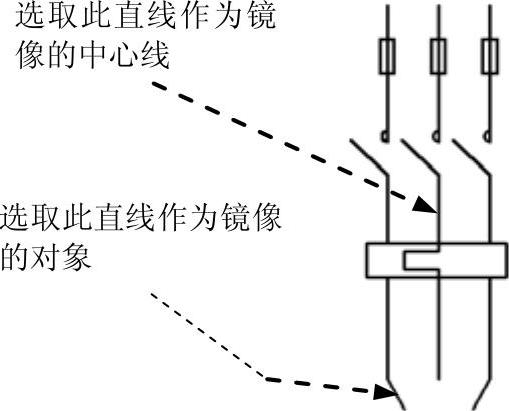

图17.10.16 镜像直线

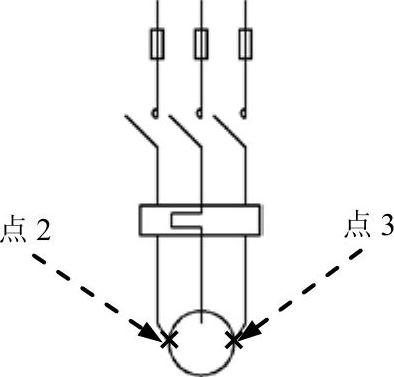

（8）绘制圆。选择
命令，分别选取图17.10.17所示的点2和点3，完成圆的绘制。

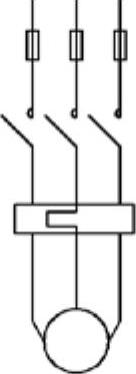

（9）用
命令完成对直线的修剪，完成后的图形如图17.10.18所示。
Step5.绘制图17.10.19所示的图形。

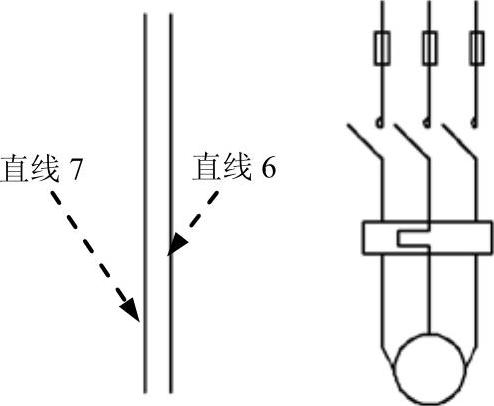

（1）用
命令绘制图17.10.20所示的直线6。
（2）用
命令创建直线7，偏移对象为直线6，偏移距离值为8。
（3）绘制直线。确认系统状态栏中的
（对象捕捉）按钮处于显亮状态，用
命令完成图17.10.21所示的直线的绘制。
图17.10.17 绘制圆（二）
图17.10.18 修剪直线（二）

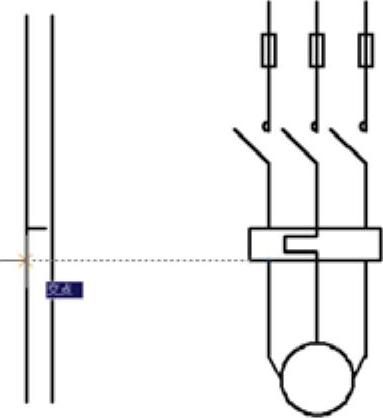

注意：绘制图17.10.21所示的倾斜直线时，在选中图17.10.22所示的捕捉点后，要先单击状态栏中的
（正交模式）按钮，使其处于关闭状态，然后单击直线另一端点来完成直线的绘制。
图17.10.19 绘制图形（三）
图17.10.20 绘制直线（五）
（4）在“虚线层”绘制图17.10.23所示的直线。
（5）将图层切换至“轮廓线层”，绘制图17.10.19所示的多条直线。
图17.10.21 绘制直线（六）
图17.10.22 运用“正交”与“对象捕捉”命令
图17.10.23 绘制直线（七）

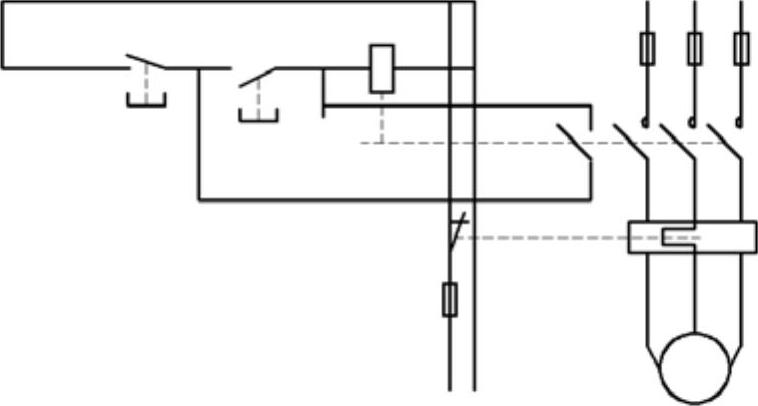

Step6.完成控制电路的绘制。
（1）用
命令绘制矩形，设定矩形长度和宽度值分别为7和15，并将其移动至图17.10.24所示的位置。
（2）用
命令完成图17.10.25所示的直线的延伸。

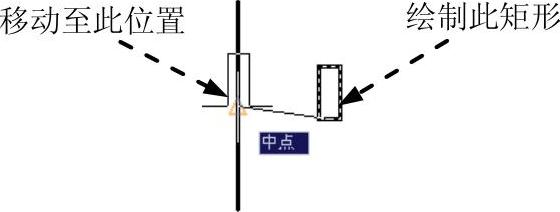

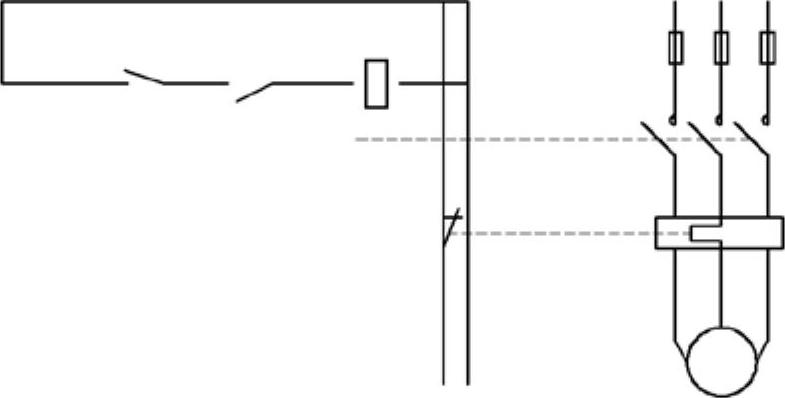

图17.10.24 绘制并移动矩形（二）

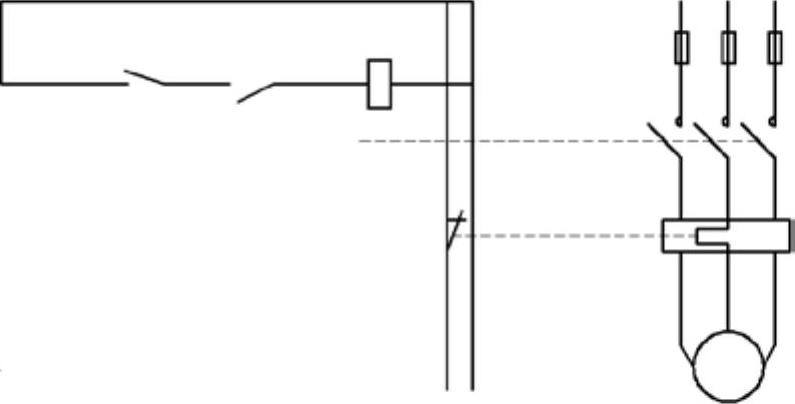

图17.10.25 延伸直线（二）

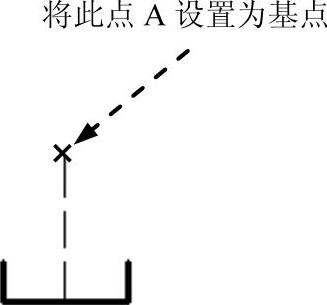

（3）创建块。绘制图17.10.26所示的开关按钮；选择下拉菜单
命令，定义块的名称为block1，将点A设置为基点。
（4）插入块。选择下拉菜单
命令，选择block1为插入对象，单击
按钮后，在图17.10.27所示的点B和点C插入块block1。
图17.10.26 绘制开关按钮

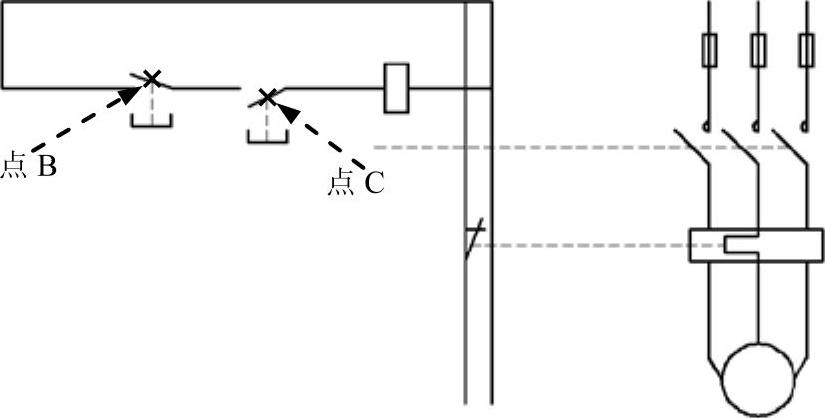

图17.10.27 插入块

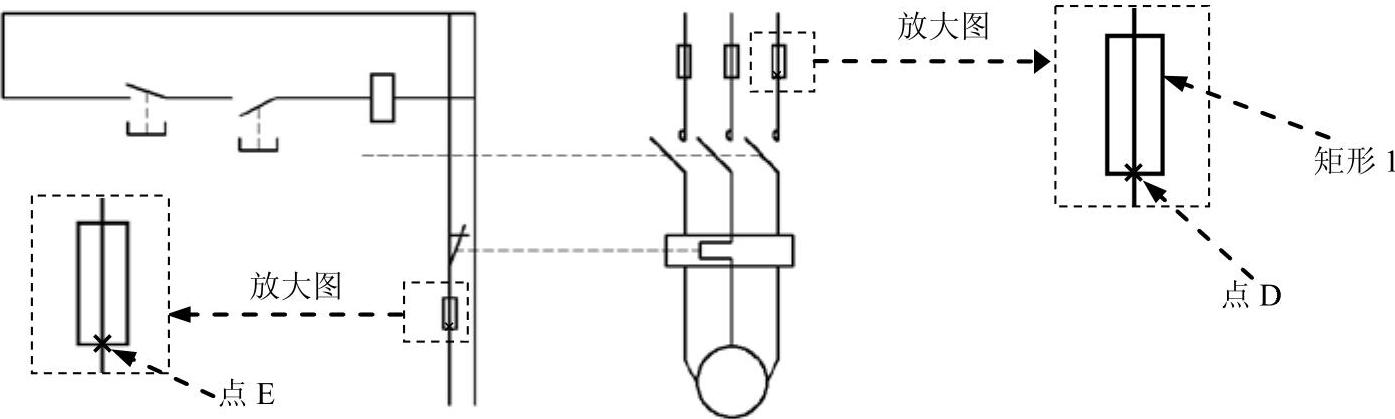

（5）复制图形。选择下拉菜单
命令；选取图17.10.28所示的矩形1为复制对象，然后按Enter键。选取点D为复制基点；选取点E作为插入基点。按Enter键完成矩形的复制操作，如图17.10.28所示。
图17.10.28 图形的复制
（6）绘制直线。完成后的图形如图17.10.29所示。
注意：绘制直线时，要进行正确的图层切换。
（7）修剪图形。完成后的图形如图17.10.30所示。
图17.10.29 绘制直线（八）

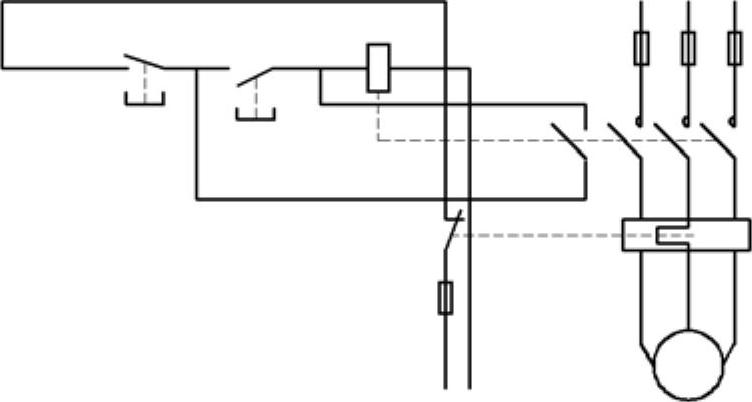

图17.10.30 修剪图形
Step7.创建文字标注。选择
命令，选择“Arial”字体，字体样式设置为“常规”，文字高度值设置为3；将图层切换至“文字层”；用
命令创建文字，并将其移至合适的位置，完成后的图形如图17.10.31所示；用
命令创建多行文字。

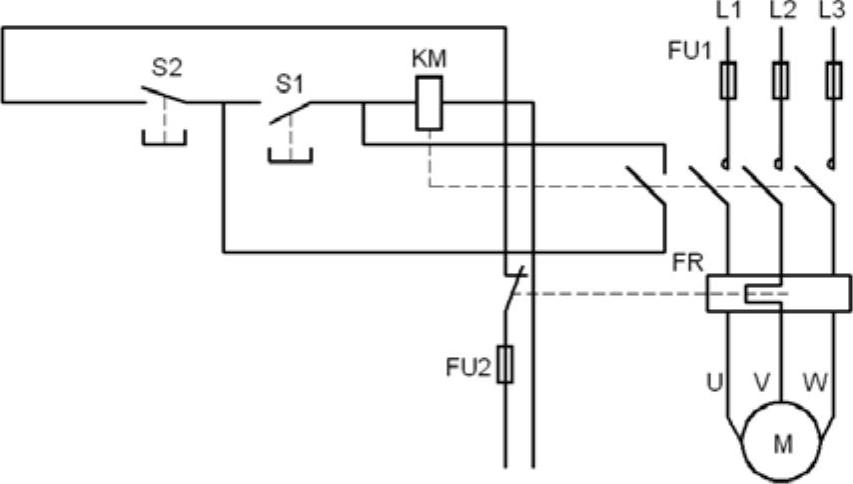

图17.10.31 创建文字标注
