13.5.1  按指定的高度拉伸对象

13.5.1 按指定的高度拉伸对象

下面以图13.5.1所示的实体为例，说明指定高度创建拉伸对象的一般操作步骤。

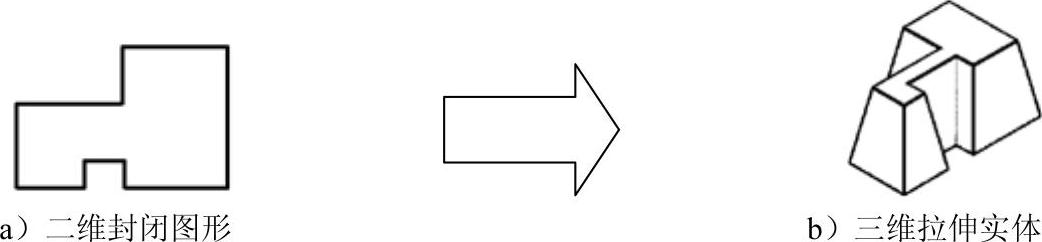

图13.5.1 按指定的高度拉伸对象

Step1.打开文件D：\AutoCAD2018.1\work\ch13.05\extrud_2d.dwg。

Step2.选择下拉菜单命令。

Step3.在的提示下，选取图13.5.1a中封闭的二维图形后按Enter键。

Step4.在的提示下，输入字母T。

Step5.在的提示下，输入拉伸角度值10并按Enter键。

Step6.在的提示下，输入拉伸高度值300并按Enter键。

Step7.选择下拉菜单命令。

Step8.为了方便查看，选择下拉菜单命令进行消隐，消隐后可看到图13.5.1b所示的拉伸实体效果。

说明：

指定高度拉伸时，如果高度为正值，则沿着+Z轴方向拉伸；如果高度为负值，则沿着-Z轴方向拉伸；在指定拉伸的倾斜角度时，角度允许的范围是-90°～+90°。当采用默认值0°时，表示生成的实体的侧面垂直于XY平面，没有锥度；如果为负，将产生外锥度；如果为正，将产生内锥度。

用直线命令LINE创建的封闭二维图形，必须将其转化为封闭的多段线或用REGION命令转化为面域后，才能将其拉伸为实体。
