11.1.2  加载光栅图像

11.1.2 加载光栅图像

加载光栅图像的一般操作步骤如下。

Step1.打开文件D:\AutoCAD2018.1\work\ch11.01\image.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter11-1.jpg978-7-111-59658-5-Chapter11-2.jpg978-7-111-59658-5-Chapter11-3.jpg命令。

Step3.从系统弹出的“选择参照文件”对话框中选择所需的光栅图像文件D:\AutoCAD2018.1\work\ch11.01\cork_driver.TIF,并单击978-7-111-59658-5-Chapter11-4.jpg按钮,系统弹出图11.1.1所示的“附着图像”对话框,在该对话框中进行下面的操作。

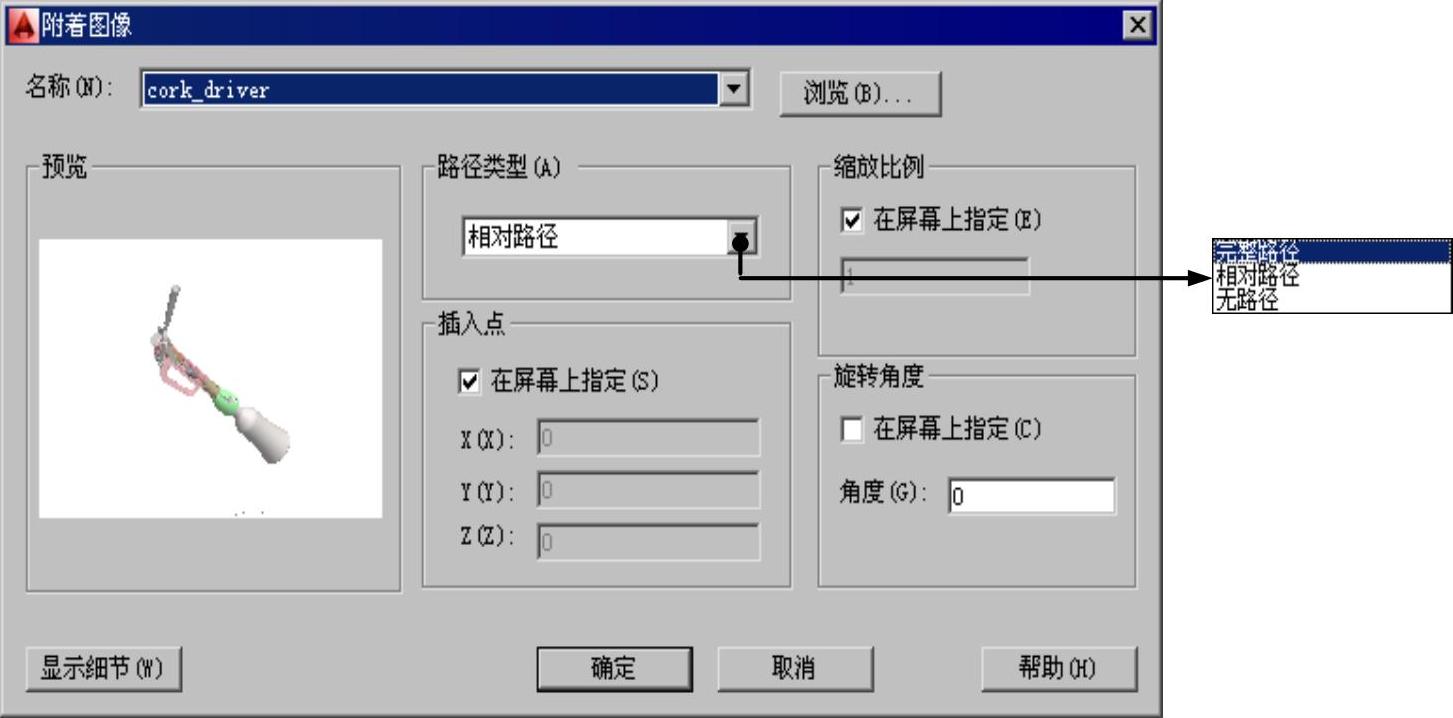

图11.1.1 “附着图像”对话框

(1)选择保存光栅图像的路径类型。在978-7-111-59658-5-Chapter11-6.jpg下拉列表中选择978-7-111-59658-5-Chapter11-7.jpg978-7-111-59658-5-Chapter11-8.jpg978-7-111-59658-5-Chapter11-9.jpg选项。

(2)给出插入点。在978-7-111-59658-5-Chapter11-10.jpg选项组,可直接在978-7-111-59658-5-Chapter11-11.jpg978-7-111-59658-5-Chapter11-12.jpg978-7-111-59658-5-Chapter11-13.jpg文本框中输入点的坐标来给出插入点,也可以通过选中978-7-111-59658-5-Chapter11-14.jpg复选框,在屏幕上指定插入点位置。

(3)给出插入时的缩放比例。在978-7-111-59658-5-Chapter11-15.jpg选项组,可直接输入所插入的光栅图像的缩放比例值;也可以通过选中978-7-111-59658-5-Chapter11-16.jpg复选框,在屏幕上指定。

(4)给出插入光栅图像的旋转角度。在978-7-111-59658-5-Chapter11-17.jpg选项组,用户可在978-7-111-59658-5-Chapter11-18.jpg文本框中输入光栅图像的旋转角度值,也可以选中978-7-111-59658-5-Chapter11-19.jpg复选框,在屏幕上指定旋转角度。另外,单击978-7-111-59658-5-Chapter11-20.jpg按钮可查看光栅图像的分辨率及图像大小等信息。

(5)单击978-7-111-59658-5-Chapter11-21.jpg按钮,由于前面的选择不同,可能需要进行下面的操作。

①如果在前面的978-7-111-59658-5-Chapter11-22.jpg选项组选中了978-7-111-59658-5-Chapter11-23.jpg复选框,在屏幕上单击一点作为光栅图像的插入点。
