Task2.绘制建筑平面图
Step1.绘制轴线和柱网。
（1）切换图层。在“图层”工具栏中选择“网轴线”图层。
（2）选择下拉菜单
命令，绘制图17.9.2所示的水平和垂直方向的“轴线A”和“轴线l”，其长度应略大于建筑的总体长度和宽度，在两条线之间的起点位置部分交叉（水平方向的轴线长度大约为130，垂直方向的轴线长度大约为70）。
（3）绘制建筑平面图基本的轴线网格。
①绘制四条垂直方向的轴线。
a）用“偏移”的方法绘制第一条垂直方向的轴线。选择下拉菜单
命令，输入偏移距离值30，选取图17.9.2中的“轴线l”为偏移的对象，然后在“轴线l”的右侧单击一点。
b）用同样的方法绘制其他三条垂直方向的轴线，偏移距离值分别为60、90和120。
②绘制第二条水平方向的轴线。用同样的方法选取“轴线A”为偏移对象，偏移距离值为48（图17.9.3）。
（4）创建图17.9.4所示的轴线注记符号。

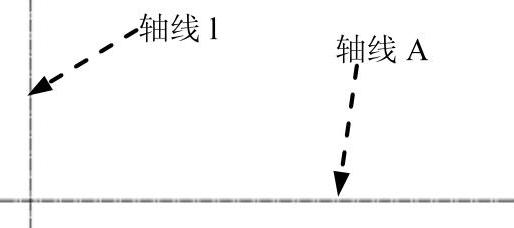

图17.9.2 绘制轴线A和轴线l

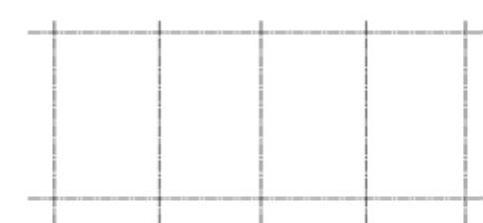

图17.9.3 添加建筑基本的轴线网格

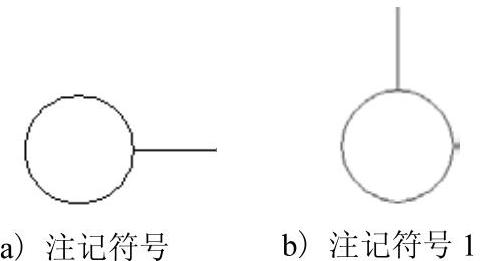

图17.9.4 创建轴线注记符号
①将图层切换至“尺寸和文本”图层，运用
命令和
命令完成轴线注记符号的创建，圆的直径值为8，直线长度值为8。
②用
命令，在
文本框中输入属性的标记为A，在
文本框中输入属性的值为A；用
命令创建带属性的块，将块的
设置为“注记符号”。
③用
命令，在
文本框中输入属性的标记为1，在
文本框中输入属性的值为1；用
命令创建带属性的块，将块的
设置为“注记符号1”。
④用
命令将轴线注记符号设置到相关轴线端部，纵向为1、2、3、4、5，横向为A、B，完成后的结果如图17.9.5所示。
Step2.绘制墙体。
（1）设置多线样式。将图层切换至“墙体”图层，选择下拉菜单
命令，在“多线样式”对话框中单击
按钮，在
文本框中输入“240墙”，将多线元素的偏移距离值设为1.2和-1.2，并将其设置为当前多线样式。
（2）选择下拉菜单
命令，在系统
的提示下输入字母J按Enter键，选择对正类型为
选项，输入字母S并按Enter键，在
的提示下输入数值1.0并按Enter键，将多线比例设置为1.0，用交点捕捉的方法，开始沿轴线绘制多线。选择下拉菜单
命令，在系统弹出的“多线编辑工具”对话框中选择适当的多线相交编辑方式对墙角进行修整，完成后的图形如图17.9.6所示。

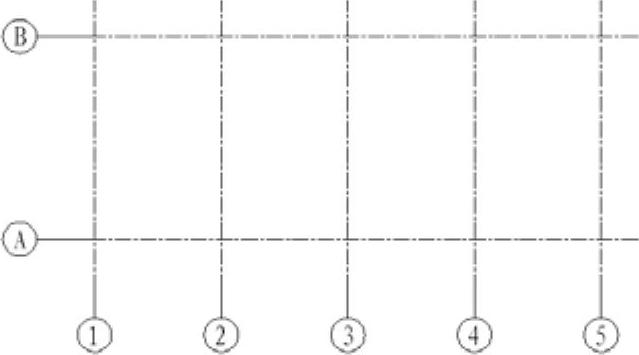

图17.9.5 标注轴线注记符号的轴线网络

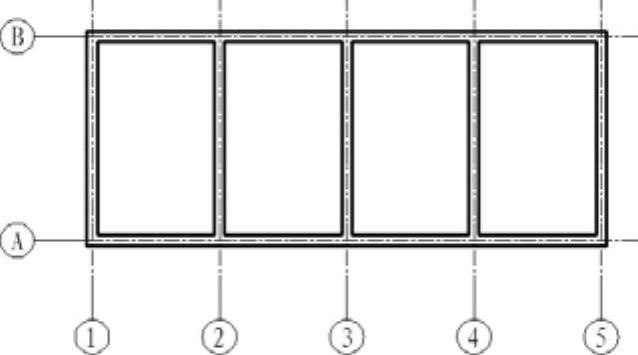

图17.9.6 绘制墙体轮廓
Step3.绘制门窗。
（1）创建图17.9.7所示的“门”图块。
①将图层切换至“门窗”图层，选择下拉菜单
命令，绘制长度值为0.4、宽度值为10的矩形作为门扇；确认
（极轴追踪）和
（对象捕捉）按钮处于显亮状态，捕捉矩形左上端点和矩形的下水平边，用
命令绘制半径值为10的圆弧。
②将图层切换至“墙体”图层，选择下拉菜单
命令，以矩形右下端点为中心点绘制长度值为3.5的竖直线，用复制的方法得到另一条竖直线，其中点位于圆弧的下端点上。
③选择下拉菜单
命令，以A点为插入点，建立名为“门”的单元图块。
（2）创建图17.9.8所示的“窗”图块。
①将图层切换至“门窗”图层，用
命令绘制长度值为10的水平直线。
②用
命令偏移复制第二条直线，偏移距离值为0.8。然后用相同的方法偏移其他的两条直线。
③将图层切换至“墙体”图层，用
命令绘制两条垂直直线将两端封闭。
④选择下拉菜单
命令，以窗平面上面一边中点为插入点，建立名为“窗”的单元图块。
图17.9.7 创建“门”图块

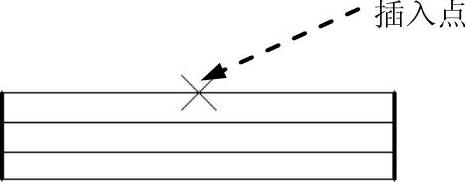

图17.9.8 创建“窗”图块
（3）插入“门”“窗”图块。
①用
命令将各个门、窗插入到合适的位置。
②用EXPLODE命令打散所有图块，选择下拉菜单
命令，将所有多余的墙线和网轴线修剪掉，修剪后的结果如图17.9.9所示。
Step4.尺寸标注。
（1）将图层切换至“尺寸和文本”。
（2）用
命令完成图17.9.10所示的线性标注。

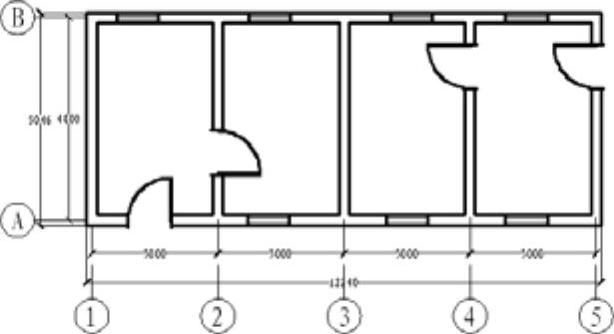

图17.9.9 完成门窗设置的平面图
图17.9.10 标注尺寸的建筑图
