Task1.选用样板文件并绘制和编辑图形
Step1.使用随书光盘上提供的样板文件。选择下拉菜单
命令，在系统弹出的“选择样板”对话框中找到样板文件D：\AutoCAD2018.1\system_file\Part_temp_A4.dwg，然后单击
按钮。
Step2.绘制图17.7.2所示的直线1。在“图层”面板中选择“轮廓线”图层；选择下拉菜单
命令，绘制长度值为50的水平直线。

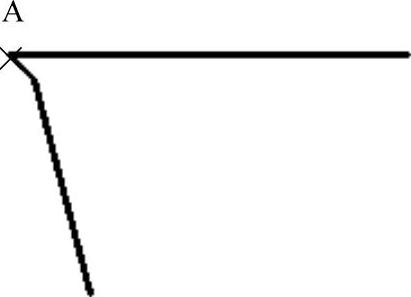

Step3.绘制图17.7.3所示的直线2。选择下拉菜单
命令，选取图17.7.3所示的点A为起点，输入第二点的坐标值（@3，-3）后按Enter键，输入坐标值（@7，-27）后按两次Enter键。
图17.7.2 绘制直线1
图17.7.3 绘制直线2
Step4.绘制图17.7.4所示的竖直中心线。在“图层”面板中选择“中心线”图层；选择下拉菜单
命令，选择图中所示的中点A作为直线的起点，向上移动光标，在命令行中输入长度值3后按Enter键，输入坐标值（@35＜270）后按两次Enter键。
Step5.镜像直线2。选择下拉菜单
命令，选取Step3中创建的直线为要镜像的对象，选取Step4中创建的中心线的起点与终点作为镜像线的第一点与第二点，结果如图17.7.5所示。

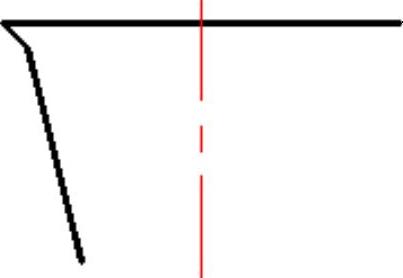

图17.7.4 绘制中心线

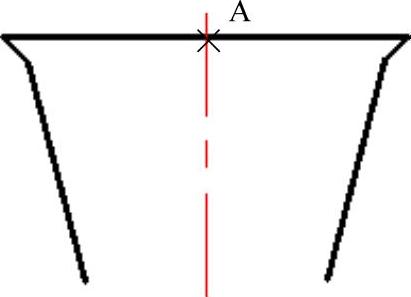

图17.7.5 镜像直线2

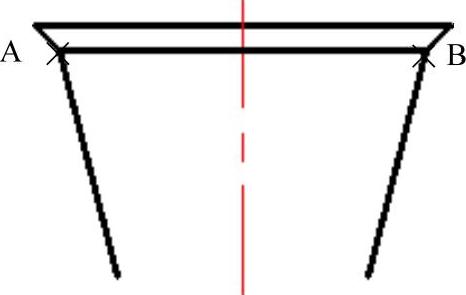

Step6.绘制图17.7.6所示的直线3。在“图层”面板中选择“轮廓线”图层；选择下拉菜单
命令，选取图17.7.6所示的点A为直线的第一点，选取点B为直线的第二点。
图17.7.6 绘制直线3
Step7.绘制图17.7.7所示的直线4。具体操作可参照Step6。

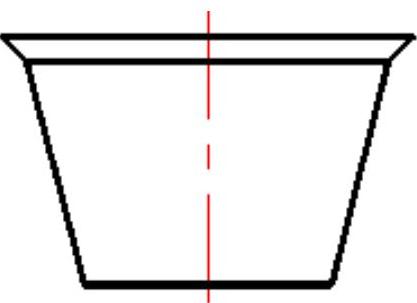

图17.7.7 绘制直线4
Step8.绘制图17.7.8所示的三个点。
（1）定义用户坐标系（UCS）。在命令行中输入命令UCS后按Enter键，输入字母N后按Enter键，捕捉图17.7.9所示的交点并单击，此时用户坐标系便移至指定位置，如图17.7.9所示。

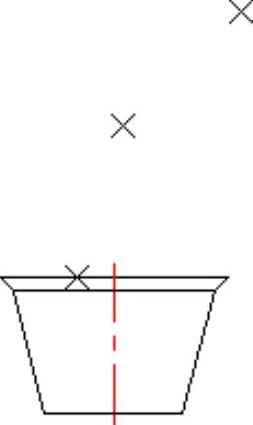

图17.7.8 绘制点
图17.7.9 定义工作坐标系
（2）绘制点。选择下拉菜单
命令，输入各点的坐标值分别为（17，0）、（27，33）和（53，58）。
Step9.绘制圆弧1。选择下拉菜单
命令，依次选取Step8创建的三个点，绘制图17.7.10所示的圆弧。
Step10.参照上一步创建通过（27，0）、（44，22）和（69，32）的圆弧2，如图17.7.11所示。
Step11.参照上一步创建通过（43，0）、（54，15）和（73，15）的圆弧3，如图17.7.12所示。

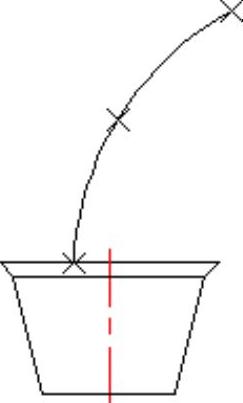

图17.7.10 绘制圆弧1
图17.7.11 绘制圆弧2
图17.7.12 绘制圆弧3
Step12.参照上一步依次创建通过（21，0）、（17，31）和（-10，47）的圆弧4（图17.7.13），通过（34，0）、（20，16）和（-3，26）的圆弧5（图17.7.14）。

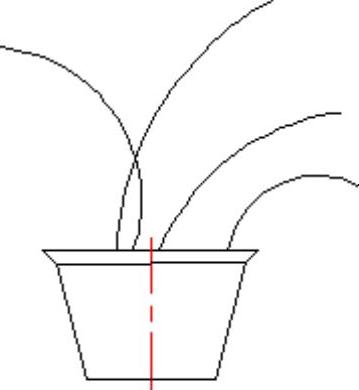

图17.7.13 绘制圆弧4

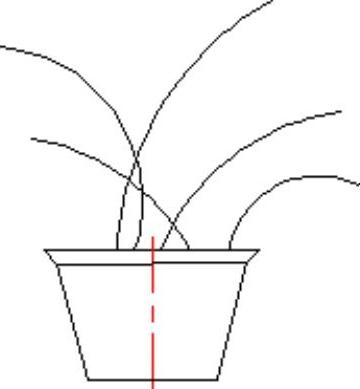

图17.7.14 绘制圆弧5
Step13.偏移圆弧。选择下拉菜单
命令，在命令行中输入偏移距离值0.5并按Enter键，分别选取Step9～Step12所绘制的圆弧为偏移对象，偏移方向沿圆弧内部，分别按Enter键结束操作，偏移结果如图17.7.15所示。
Step14.绘制图17.7.16所示的圆弧6，参照Step12，创建通过（93，40）、（99，37）和（102，32）的圆弧6。
Step15.镜像圆弧6，选择下拉菜单

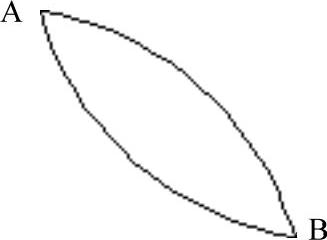

命令；选取圆弧6作为镜像对象，按Enter键结束选取；选取图17.7.17所示的点A为镜像第一点，选取点B为镜像第二点，完成后的图形如图17.7.17所示。

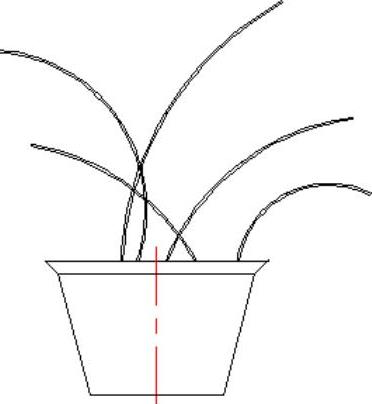

图17.7.15 偏移圆弧
图17.7.16 绘制圆弧6
图17.7.17 镜像圆弧
Step16.选择下拉菜单
命令，选取Step14与Step15中创建的两段圆弧为要复制的元素，选取图17.7.17所示的点A为基点，将其复制到图17.7.18所示的位置处。
图17.7.18 复制圆弧1
Step17.旋转圆弧1。选择下拉菜单
命令，选取图17.7.17所示的圆弧为要旋转的对象，选取点A为旋转的基点，指定旋转的角度值为330，完成后的图形如图17.7.19所示。
Step18.复制旋转后的圆弧，具体操作可参照Step16，完成后的图形如图17.7.20所示。

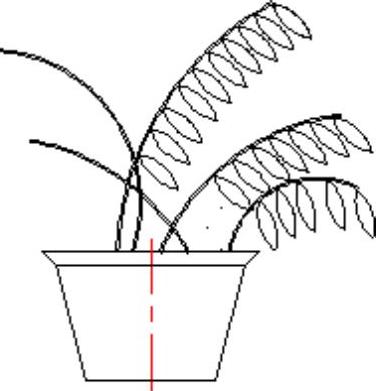

图17.7.19 旋转圆弧1
图17.7.20 复制圆弧2
Step19.旋转圆弧。选择下拉菜单
命令，选取图17.7.19所示的圆弧为要旋转的对象，选取点A为旋转的基点，指定旋转的角度值为-33，完成后的图形如图17.7.21所示。
Step20.复制旋转后的圆弧，具体操作可参照Step16，完成后的图形如图17.7.22所示。复制完成后将原始圆弧删除。
