7.1.2  创建单行文字

7.1.2 创建单行文字

单行文字可以由字母、单词或完整的句子组成。用这种方式创建的每一行文字都是一个单独的AutoCAD文字对象，可对每行文字单独进行编辑操作。

注意：在学习本节前请先打开文件D：\AutoCAD2018.1\work\ch07.01\dtext.dwg。

1.创建单行文字的一般操作步骤

下面以图7.1.6为例，说明用指定起点的方法创建单行文字的一般操作步骤。

Step1.选择下拉菜单命令，子菜单如图7.1.7所示。

说明：或者在命令行输入命令DTEXT或DT。

图7.1.6 指定文字的起点

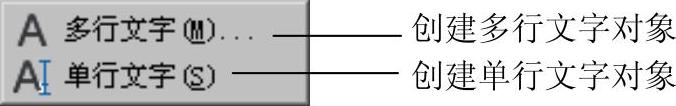

图7.1.7 子菜单

Step2.指定文字的起点。此时命令行的提示如图7.1.8所示，可在绘图区的任意一点A处单击，这样点A便是文字的起点。

Step3.指定文字的高度。命令行提示，输入文字高度值15后按Enter键。

说明：或者在的提示下，选取一点B，则线段AB的长度就是文字的高度。

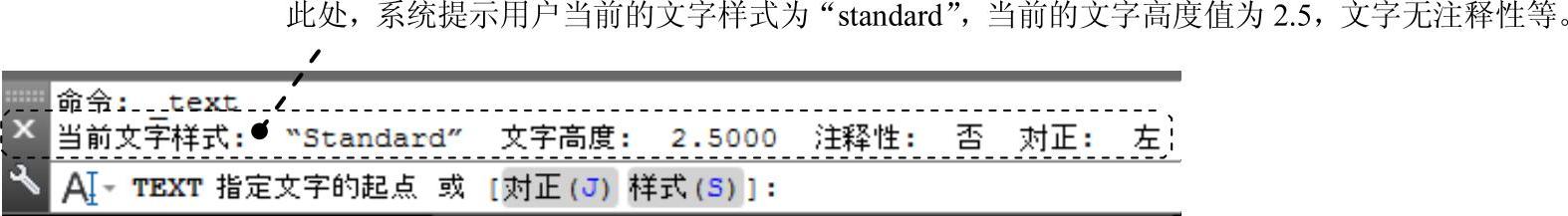

图7.1.8 命令行提示（一）

Step4.指定文字的旋转角度。命令行提示，在此提示下一般直接按Enter键，表示不对文字进行旋转。如果输入旋转角度值30后按Enter键，表示将文字旋转30°。

说明：或者在的提示下，选取一点C，则线段AC与X轴的角度就是文字的旋转角度。

Step5.如果创建的文字是英文字符，直接在此输入即可；如果创建的文字是中文汉字，则需先将输入方式切换到中文输入状态，然后输入文字。按两次Enter键结束操作。

2.设置文字对正方式

在图7.1.8所示的命令行提示下，如果选择，则系统的提示信息如图7.1.9所示，选择其中一种选项，即可设置相应的对正方式。下面分别介绍各选项。

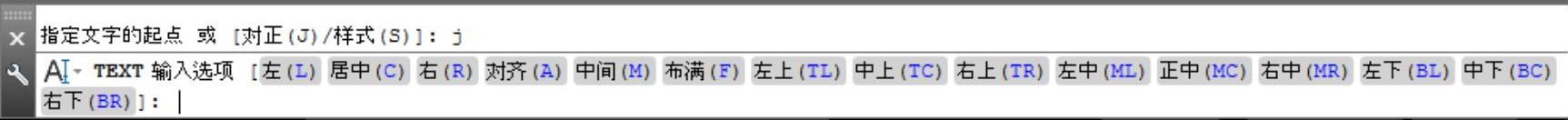

图7.1.9 命令行提示（二）

选项

该选项要求确定所创建文字行基线的始点与终点位置，系统将会在这两点之间对齐文字。两点之间连线的角度决定文字的旋转角度；对于字高、字宽，根据两点间的距离与字符的多少，按设定的字符宽度比例自动确定。下面以图7.1.10为例，说明用对齐的方法创建单行文字的一般操作步骤。

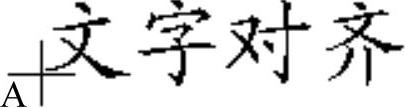

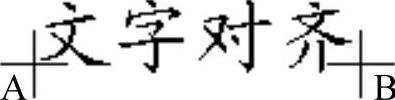

图7.1.10 “对齐（A）”选项

Step1.选择下拉菜单命令。

Step2.设置文字对正方式。在命令行输入字母J后（大小写均可以），按Enter键；输入字母A后，按Enter键；在命令行的提示下，单击点A；在命令行的提示下，单击点B。

Step3.输入要创建的文字。输入完文字后，按两次Enter键结束操作。

选项

该方式是“对齐”方式的变型。系统仍提示指定两个点，在两点间对齐文字。与“对齐”方式不同的是，用户可以指定文字高度，然后系统通过拉伸或压缩字符使指定高度的文字行位于两点之间，如图7.1.11所示。

选项

该方式要求指定一点，系统把该点作为所创建文字行基线的中点来对齐文字，如图7.1.12所示。

图7.1.11 “布满（F）”选项

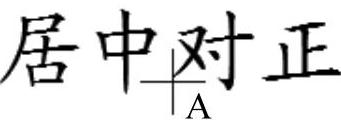

图7.1.12 “居中（C）”选项

选项

该方式与“居中”方式相似。但是该方式将把指定点作为所创建文字行的中间点，即该点既位于文字行沿基线方向的水平中点，又位于文字指定高度的垂直中点，如图7.1.13所示。

选项

该方式要求指定一点，系统将该点作为文字行的右端点。文字行向左延伸，其长度完全取决于输入的文字数目，如图7.1.14所示。

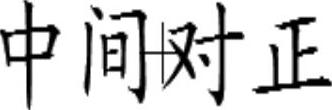

图7.1.13 “中间（M）”选项

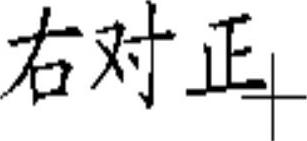

图7.1.14 “右（R）”选项

其他选项

假想单行文字上有图7.1.15所示的三条直线，即顶线、中线和底线。其他对正选项与这三条假想的直线有关。

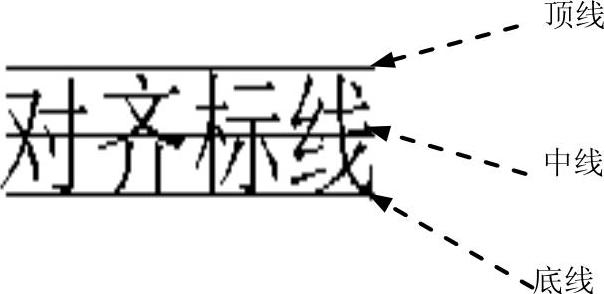

图7.1.15 调整方式中参照的三条线

、和选项分别表示以指定点作为文字行顶线的始点、中点和终点，分别如图7.1.16a、b、c所示。

、和选项分别表示以指定点作为文字行中线的始点、中点和终点，分别如图7.1.16d、e、f所示。

、和选项分别表示以指定点作为文字行底线的始点、中点和终点，分别如图7.1.16g、h、i所示。

3.设置文字样式

在命令行的提示下，如果选择，则可以选择新的文字样式用于当前的文字。在命令行输入字母S并按Enter键，系统提示，此时可输入当前要使用的文字样式的名称；如果输入“？”后按两次Enter键，则显示当前所有的文字样式；若直接按Enter键，则使用默认样式。

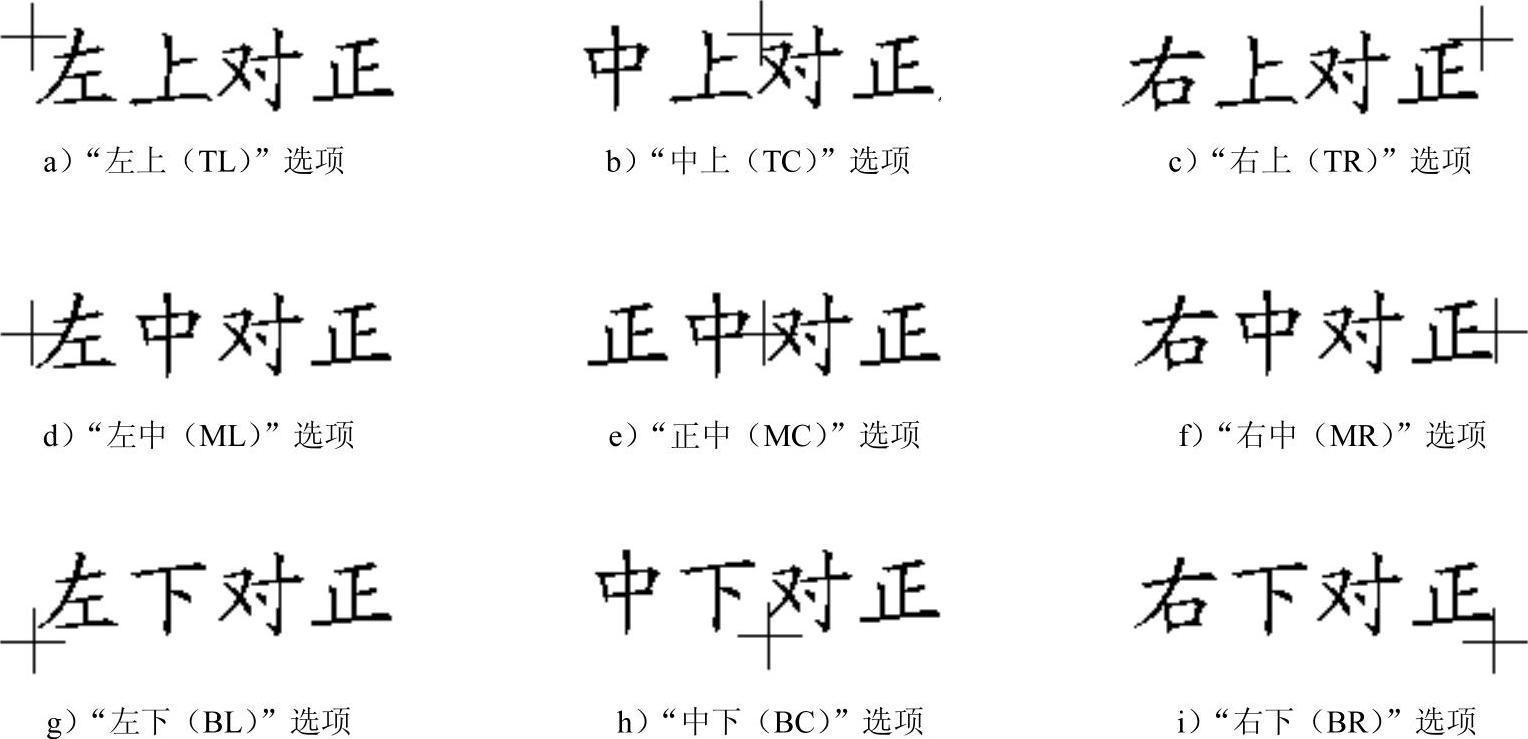

图7.1.16 其他对齐选项

4.创建文字时的注意事项

在创建文字对象时，还应注意以下几点。

在输入文字的过程中，可随时在绘图区任意位置点单击，改变文字的位置点。

在输入文字时，如果发现输入有误，只需按一次Backspace键，就可以把该文字删除，同时光标也回退一个字符。

不论采用哪种文字对正方式，在屏幕上动态显示的文字都临时沿基线左对齐排列。结束命令后，文字将按指定的排列方式重新生成。

如果需要标注一些特殊字符，比如在一段文字的上方或下方加画线，标注“°”（度）、“±”“Ф”符号等，因为这些字符不能从键盘上直接输入，所以系统提供了相应的控制符以实现这些特殊标注要求。控制符由两个百分号（%%）和紧接其后的一个英文字符（不分大小写）构成，注意百分号（%）必须是英文环境中的百分号。常见的控制符列举如下。

%%D：标注“度”（°）的符号。例如，要创建文字“60°”，则须在命令行输入“60%%D”，其中英文字母D采用大小写均可。

%%P：标注“正负公差”（±）符号。例如，要创建文字“60±2”，则须输入“60%%P2”；要创建文字“60°±2°”，则须输入“60%%D%%P2%%D”。

%%C：标注“直径”（Ф）的符号。例如，要创建文字“Ф60.50”，则须输入“%%C60.50”。

%%%：标注“百分号”（%）符号。例如，要创建“60%”，则须输入“60%%%”。

%%U：打开或关闭文字下画线。例如，要创建文字“注意与说明”，则须输入“%%U注意%%U与%%U说明%%U”。

%%O：打开或关闭文字上画线。

说明：%%O和%%U分别是上画线、下画线的开关，即当第一次出现此符号时，表明开始画上画线或下画线；而当第二次出现对应的符号时，则结束画上画线或下画线。

下面以图7.1.17为例说明输入特殊字符的一般操作步骤：选择下拉菜单命令；指定文字的起点；输入文字高度值15后按Enter键；命令行提示，在此提示下直接按Enter键；输入“%%u角度%%u值为60%%d”后，按两次Enter键结束操作。

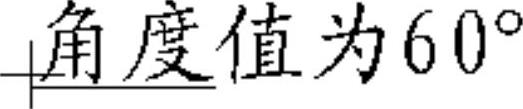

图7.1.17 输入特殊字符
