4.1.2 编辑多段线
用户可以用PEDIT命令对多段线进行各种形式的编辑，既可以编辑一条多段线，也可以同时编辑多条多段线，下面将分别进行介绍。
1.闭合多段线
闭合（C）多段线，即在多段线的起始端点到最后一个端点之间绘制一条多段线的线段。下面以图4.1.19为例说明多段线闭合的一般操作步骤。
Step1.打开文件D：\AutoCAD2018.1\work\ch04.01\pedit1.dwg。
Step2.选择下拉菜单
命令。
Step3.选择多段线。命令行提示
，用鼠标选取要编辑的多段线。
Step4.闭合多段线。在命令行中输入字母C后按Enter键。
Step5.按Enter键，结束多段线的编辑操作。
2.打开多段线
打开（O）多段线，即删除多段线的闭合线段。下面以图4.1.20为例说明将多段线打开的一般操作步骤。

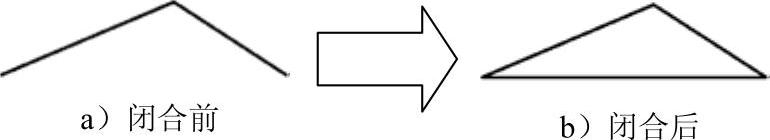

图4.1.19 闭合多段线

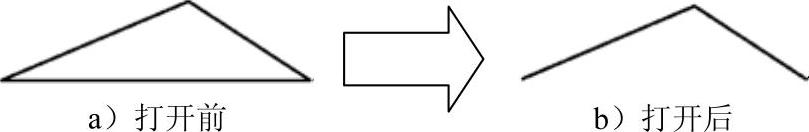

图4.1.20 打开多段线
Step1.打开文件D：\AutoCAD2018.1\work\ch04.01\pedit2.dwg。
Step2.选择下拉菜单
命令；选择多段线。
Step3.在命令行中输入字母O后按Enter键；按Enter键，结束操作。
3.合并多段线
合并（J）多段线，即连接多段线、圆弧和直线以形成一条连续的二维多段线。注意所选取的多段线必须是开放的多段线。假如要合并对象的端点与所选多段线的端点不重合，就要用多选的方法。此时，如果给定的模糊距离可以将端点包括在内，则可以将不相接的多段线合并。模糊距离是指两端点相距的最大距离，在此距离范围内的两端点可以连接。下面以图4.1.21和图4.1.22为例说明合并多段线的一般操作步骤。

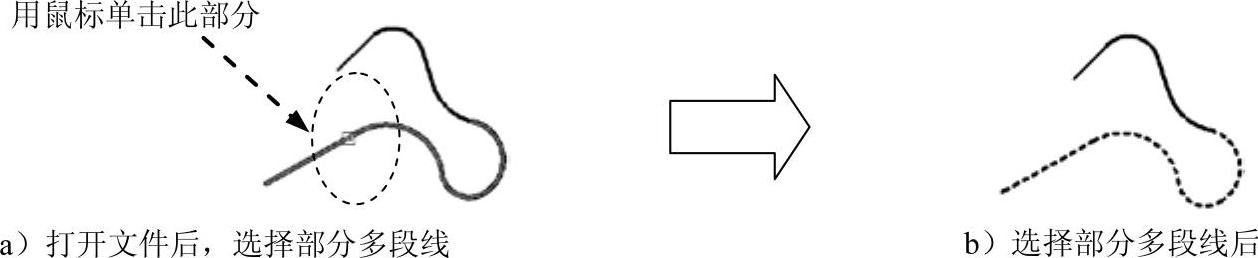

图4.1.21 打开文件并选择部分多段线
Step1.打开文件D：\AutoCAD2018.1\work\ch04.01\pedit3.dwg。
Step2.选择下拉菜单
命令。
Step3.选择多段线。将鼠标光标移至图4.1.21a所示的多段线上并单击。
Step4.合并多段线。
（1）在命令行中输入字母J后按Enter键。
（2）在命令行
的提示下，将鼠标移动到图4.1.22a所示的多段线上并单击，按Enter键结束选择，然后按Enter键，结束操作。

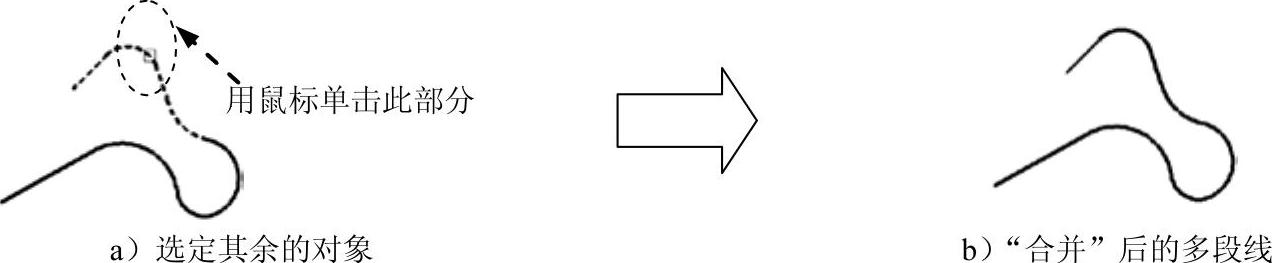

图4.1.22 合并多段线
4.多段线线型生成
对于以非连续线型绘制的多段线，可通过线型生成（L）选项来设置其顶点处的绘制方式。当该项设置为“关（OFF）”时，多段线的各线段将独立地采用此非连续线型，顶点处均为折线。而当该项设置为“开（ON）”时，则在整条多段线上连续采用该非连续线型，在顶点处也可能出现断点。下面以图4.1.23和图4.1.24所示多段线为例，说明多段线线型生成的一般操作步骤。

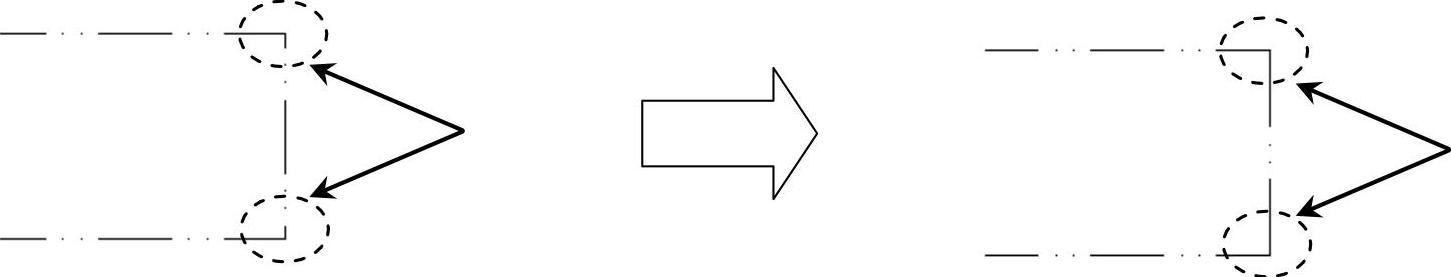

图4.1.23 线型生成设置为“开”图4.1.24线型生成设置为“关”
Step1.打开文件D：\AutoCAD2018.1\work\ch04.01\pedit4.dwg。
Step2.选择下拉菜单
命令，选取多段线。
Step3.多段线线型生成。在命令行中输入字母L（即选择
选项）后按Enter键，然后在命令行
的提示下，输入选项OFF后按Enter键，再次按Enter键，结束操作。
注意：线段在实线状态下无法观察到多段线的线型生成效果，因此必须将线段设置到点画线状态再察看设置效果。
