16.2.3  新建布局

16.2.3 新建布局

在中文版AutoCAD 2018中，可以迅速、灵活地创建多种布局。创建新的布局后，可以在其中创建浮动视口并添加图纸边框和标题栏。在布局中可以设置打印设备的类型、图纸尺寸、图形方向以及打印比例等，这些统称为页面设置。

可以选择下拉菜单命令（或者在命令行中输入命令LAYOUT，然后按Enter键）来创建布局，执行命令后，通过不同的选项可以用多种方式创建新布局，如从已有的模板开始创建、从已有的布局创建或直接从头开始创建。另外，还可用LAYOUT命令来管理已创建的布局，如删除、改名、保存以及设置等。

用创建向导来创建布局是一种很容易掌握的方式，下面举例说明布局创建的一般操作步骤。

Step1.打开文件D：\AutoCAD2018.1\work\ch16.02\layout.dwg。

Step2.选择下拉菜单命令，此时系统弹出“创建布局-开始”对话框。在该对话框的文本框中输入新创建的布局的名称，如“新布局”。

Step3.单击按钮，在系统弹出的“创建布局-打印机”对话框中选择当前配置的打印机，如（必须连上打印机）。

注意：如果在打印机列表中选择“无”，则先不指定打印机，以后打印时再重新指定。如果指定了某个具体的打印机，在下一步选择图纸大小的操作时，系统仅显示该打印机最大打印范围内的图纸大小规格。

Step4.单击按钮，在系统弹出的“创建布局-图纸尺寸”对话框中选择打印图纸的大小，如A4，图形的尺寸单位是毫米。

Step5.单击按钮，在系统弹出的“创建布局-方向”对话框中设置打印的方向，这里选中单选项。

Step6.单击按钮，在系统弹出的“创建布局-标题栏”对话框中选择图纸的标题栏路径为；对话框右边的预览框中给出了所选样式的预览图像；在选项组中可以指定所选择的标题栏图形文件是作为还是作为插入到当前图形中。

Step7.单击按钮，在系统弹出的“创建布局-定义视口”对话框中指定新创建布局的默认视口的设置和比例等；在选项组中选中单选项，在下拉列表中选择选项。

Step8.单击按钮，在系统弹出的“创建布局-拾取位置”对话框中单击按钮，系统切换到图纸空间窗口，滚动鼠标中键，将图框放大，在图框内选取两点作为视口的两个角点，如图16.2.4所示。

Step9.单击按钮，在系统弹出的“创建布局-完成”对话框中单击按钮，完成新布局及默认的视口创建，完成后的布局经放大后如图16.2.5所示。

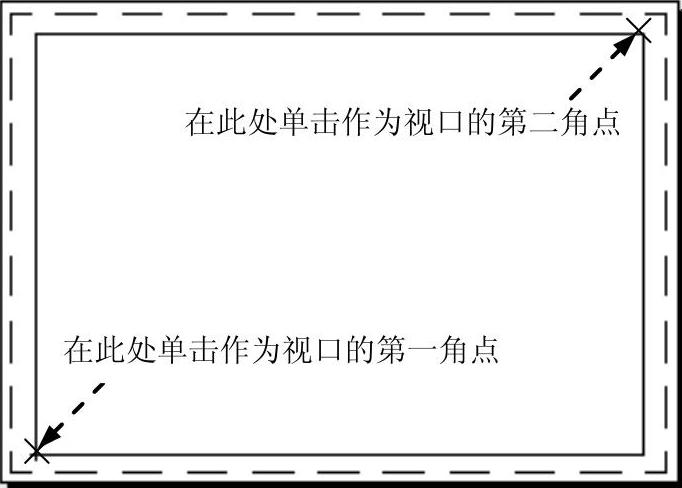

图16.2.4 确定视口的大小和位置

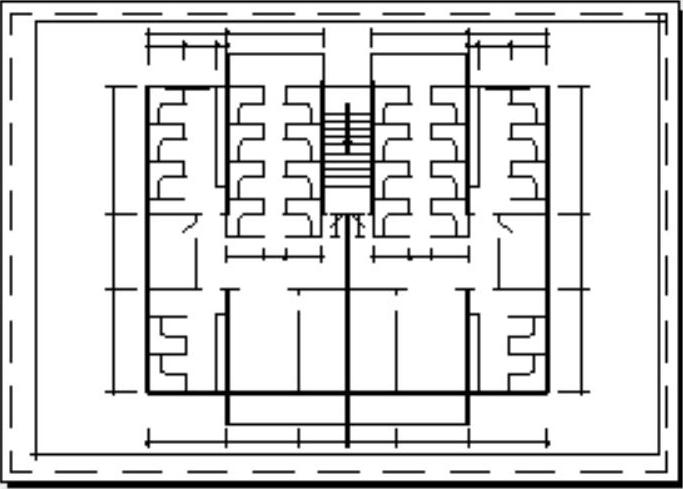

图16.2.5 完成后的布局
