Task4.报告厅内部布局设计
Step1.选择

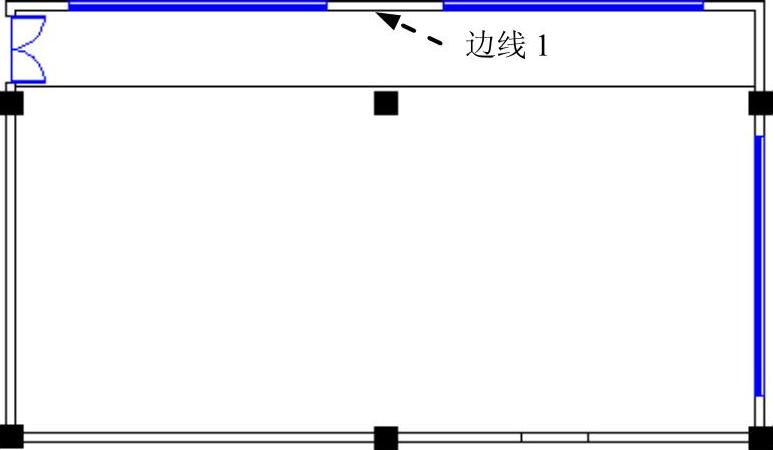

命令，选取图17.12.31所示的边线1为要偏移的直线1，向下偏移的距离值为1715，通过“编辑”命令将偏移出的直线拉长至合适的位置，完成后如图17.12.31所示。

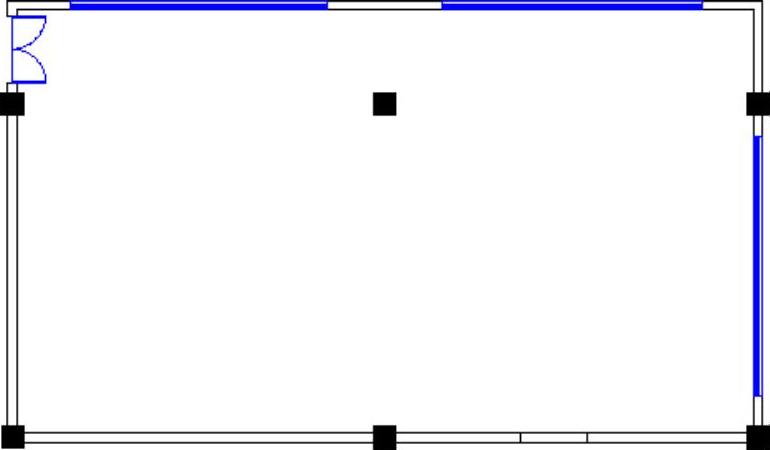

图17.12.30 绘制直线
图17.12.31 偏移直线
Step2.绘制直线1。
（1）定义用户坐标系（UCS）。在命令行中输入命令UCS后按Enter键，输入字母N后按Enter键，捕捉图形的左下角点并单击，此时用户坐标系便移至指定位置。
（2）切换图层。在“图层”工具栏中选择“室内台阶”图层。
（3）选择下拉菜单
命令，输入坐标值（4000，200）后按Enter键，输入坐标值（@1300＜90）后按两次Enter键，完成后如图17.12.32所示。
Step3.参照Step2创建直线2，完成后如图17.12.33所示。

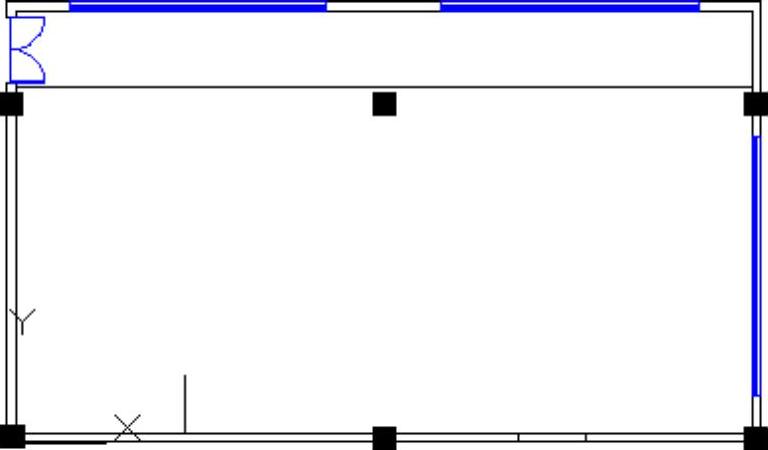

图17.12.32 绘制直线1

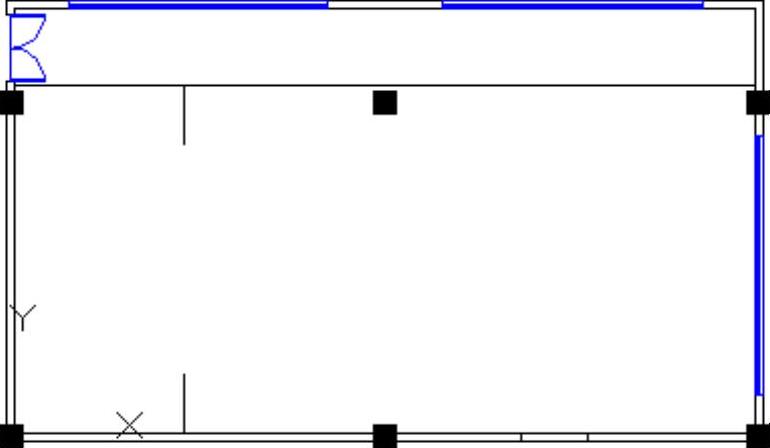

图17.12.33 绘制直线2
Step4.绘制圆弧。选择下拉菜单
命令，选取图17.12.34所示的点A为起点，选取点B为终点，圆弧半径值为5500。
Step5.选择下拉菜单
命令，选取Step2～Step4中绘制的两条直线与一段圆弧为复制的对象，在绘图区域中选取任意一点作为基点，在系统
的提示下输入（@300＜180）后按两次Enter键，完成后如图17.12.35所示。

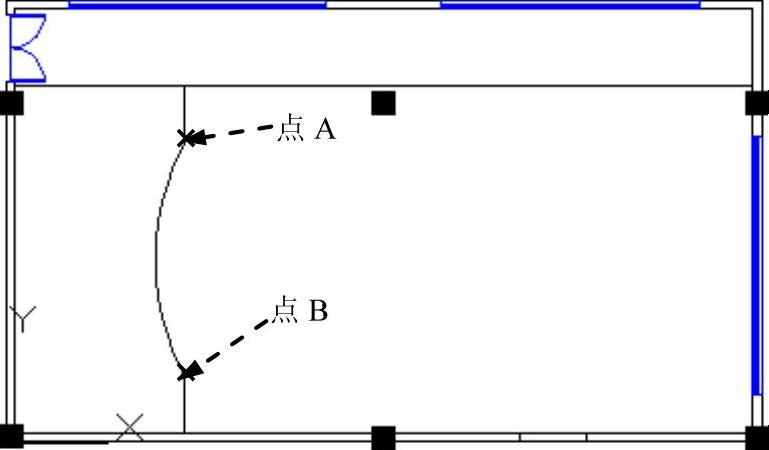

图17.12.34 绘制圆弧

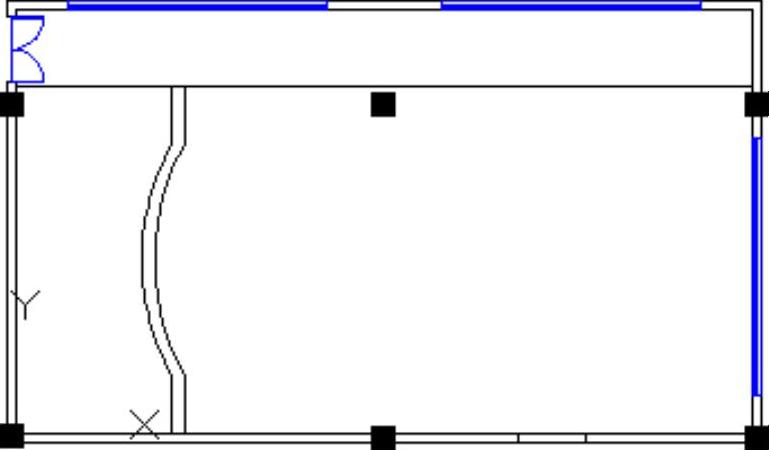

图17.12.35 复制曲线
Step6.绘制图17.12.36所示的矩形1。选择下拉菜单
命令，输入矩形的第一点为（1700，5000），设定矩形的长度与宽度值分别为800和2000。
Step7.绘制图17.12.37所示的矩形2。选择下拉菜单
命令，在命令行中输入F，指定矩形的圆角大小为数值100，输入矩形的第一点为（4800，7100），设定矩形的长度与宽度值分别为500和6000。(https://www.daowen.com)

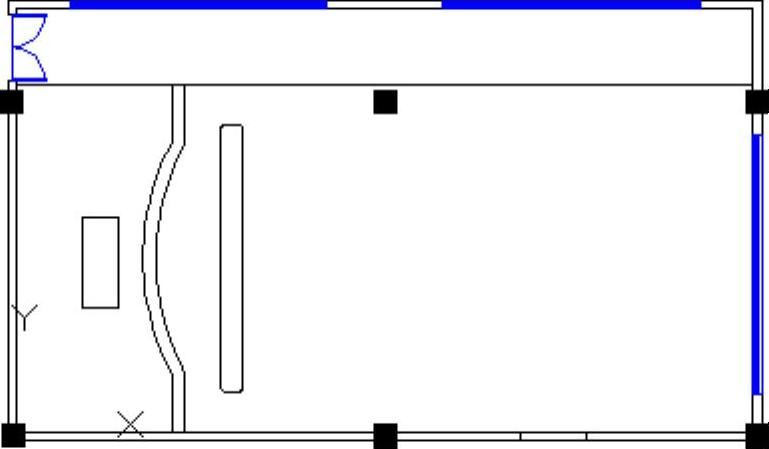

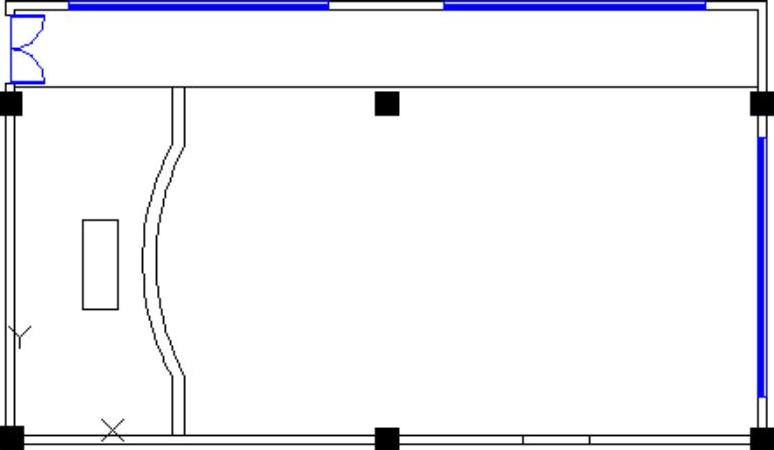

图17.12.36 绘制矩形1
图17.12.37 绘制矩形2
Step8.阵列草图。选择下拉菜单
命令，选取Step7创建的矩形为阵列对象，按Enter键结束选取，系统弹出“阵列创建”选项卡，在
区域的
文本框中输入值7，在
文本框中输入值1700，在
区域的
文本框中输入值1，单击
按钮，完成阵列的创建，如图17.12.38所示。
图17.12.38 阵列草图
Step9.插入座椅1。选择下拉菜单
命令，选择“座椅”为插入对象，单击
按钮，选取图17.12.39所示的点为块的插入点，完成后如图17.12.39所示。

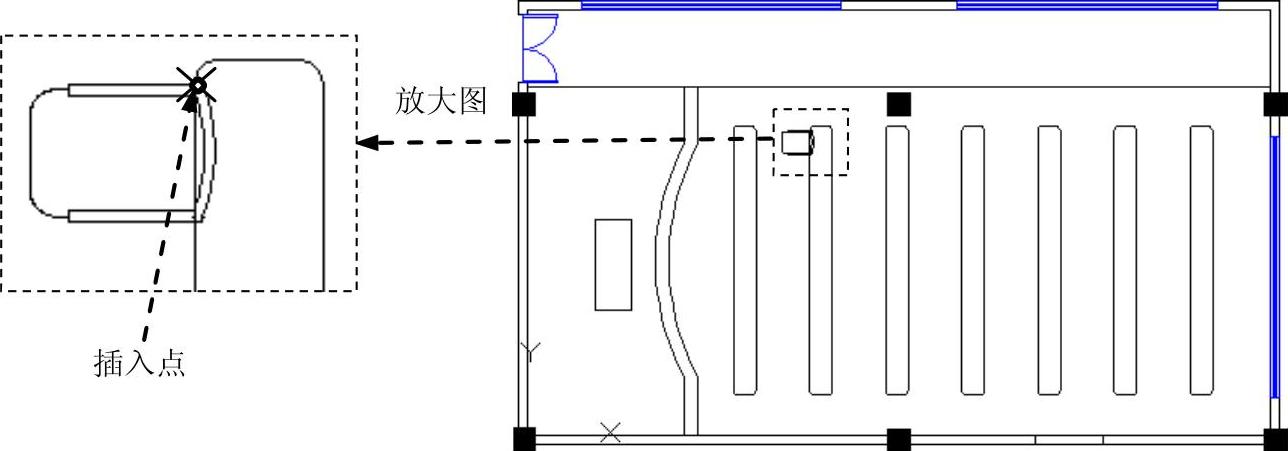

图17.12.39 插入座椅1
Step10.阵列座椅。选择下拉菜单
命令，选取Step9插入的座椅为阵列对象，按Enter键结束选取，系统弹出“阵列创建”选项卡，在
区域的
文本框中输入值6，在
文本框中输入值1700，在
区域的
文本框中输入值11，在
文本框中输入值-532，单击
按钮，完成阵列的创建，如图17.12.40所示。
Step11.插入座椅2。选择下拉菜单
命令，选择“座椅”为插入对象，在
文本框中输入值180，单击
按钮，选取图形区域合适的位置单击以确定块的插入位置，完成后如图17.12.41所示。
图17.12.40 阵列座椅

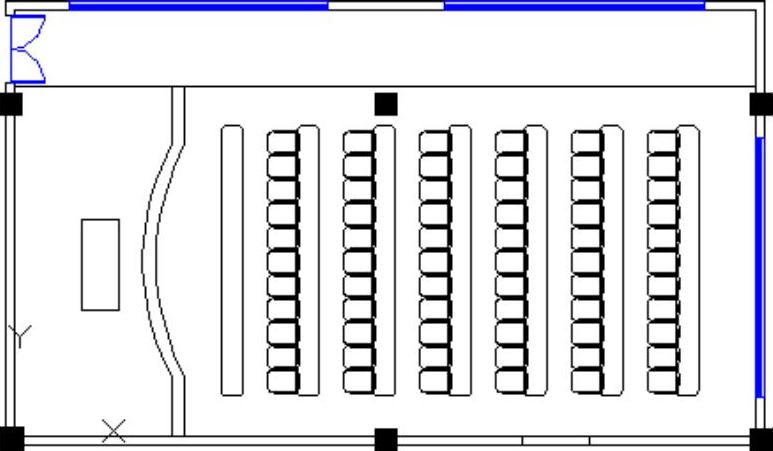

图17.12.41 插入座椅2
Step12.插入沙发1。选择下拉菜单
命令，选择“沙发”为插入对象，单击
按钮，在绘图区域合适的位置放置，完成后如图17.12.42所示。
Step13.参照Step12，插入其余沙发，完成后如图17.12.43所示。

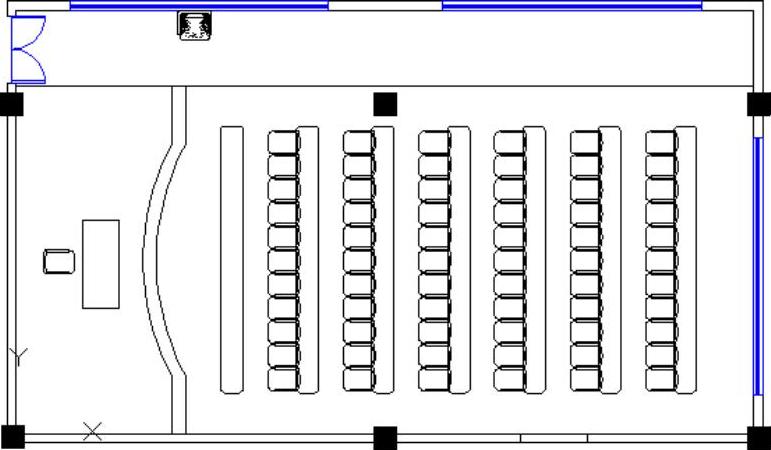

图17.12.42 插入沙发1

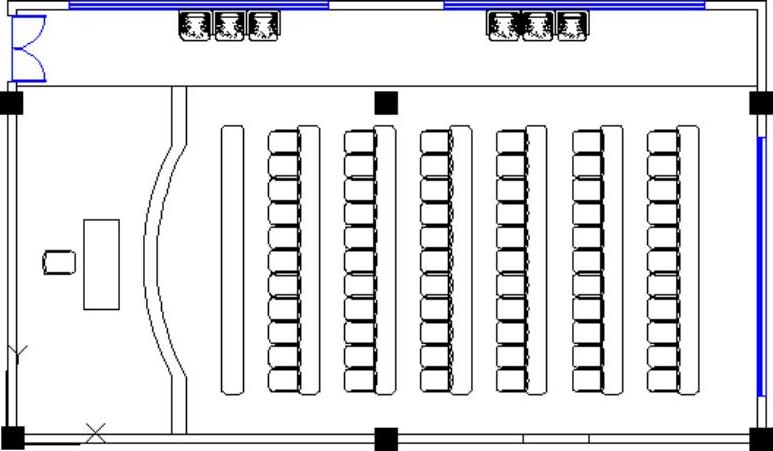

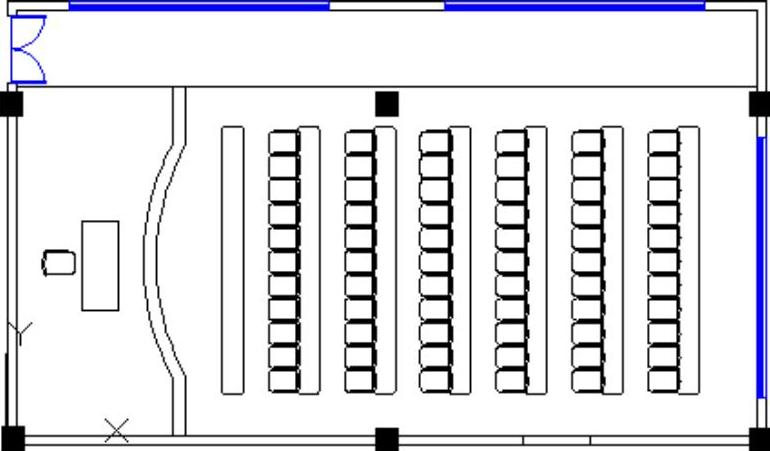

图17.12.43 插入其余沙发
