Task1.选用样板文件并绘制和编辑图形
Step1.使用随书光盘上提供的样板文件。选择下拉菜单
命令，在弹出的“选择样板”对话框中找到样板文件D：\AutoCAD2018.1\work\ch17.06\洗衣机.dwg，然后单击
按钮。
Step2.绘制矩形，如图17.6.2所示。
（1）切换图层。在“图层”工具栏中选择“轮廓线层”图层。
（2）选择下拉菜单
命令，绘制长和宽分别为1000和1300的矩形。
（3）在状态栏中将
（显示/隐藏线宽）按钮显亮，打开线宽显示模式。

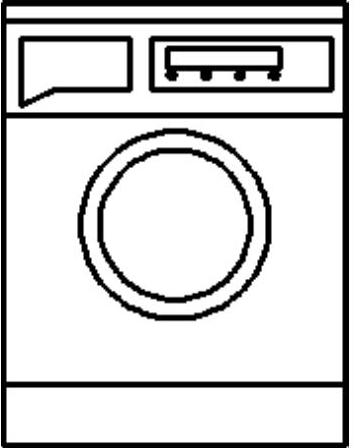

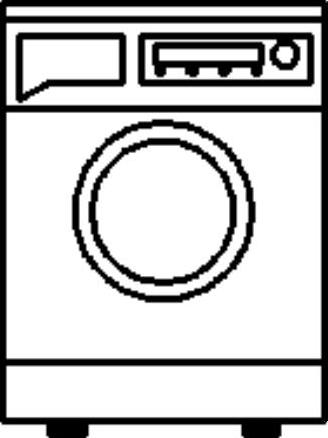

图17.6.1 洗衣机实例

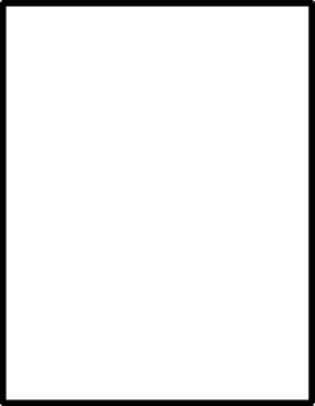

图17.6.2 绘制矩形（一）
Step3.矩形边线的偏移。
（1）分解矩形。选择下拉菜单
命令，选取Step2添加的矩形并按Enter键。
（2）偏移直线1。选择下拉菜单
命令，将矩形的上边线向内侧偏移，偏移距离值为50，完成后的图形如图17.6.3所示。
（3）偏移直线2。选择下拉菜单
命令，将偏移直线1向下偏移，偏移距离值为280，完成后的图形如图17.6.4所示。

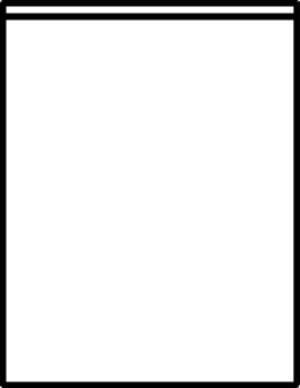

图17.6.3 偏移直线1

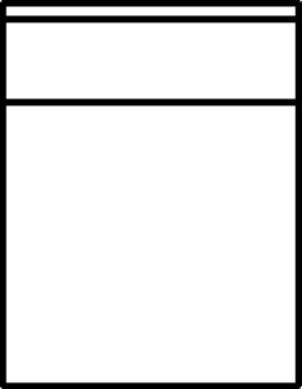

图17.6.4 偏移直线2

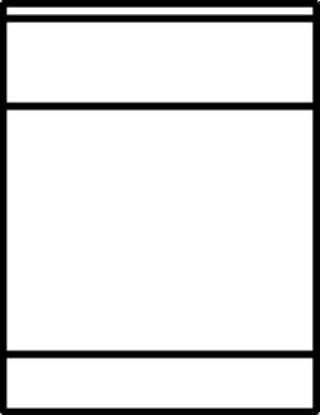

（4）偏移直线3。具体操作参照上一步，选取偏移直线2为要偏移的对象，偏移距离值为790，完成后的图形如图17.6.5所示。
图17.6.5 偏移直线3
Step4.绘制第一个圆。首先确认动态输入按钮
处于关闭状态，选择
命令，选取图17.6.6所示的边线中点，向下移动鼠标，在命令行中输入长度值650后按Enter键，输入直径值550后按Enter键，完成后的图形如图17.6.6所示。

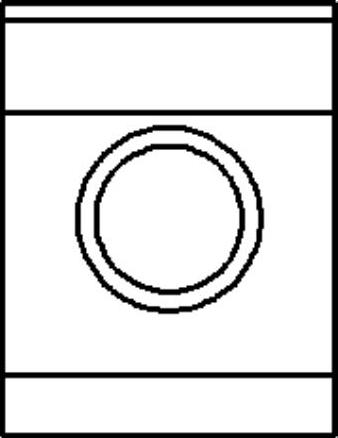

Step5.参照上一步创建第二个圆。此圆与圆1同心，直径值为440，完成后的图形如图17.6.7所示。
图17.6.6 绘制圆1
图17.6.7 绘制圆2
Step6.创建偏移直线。
（1）再次偏移直线1。选择下拉菜单

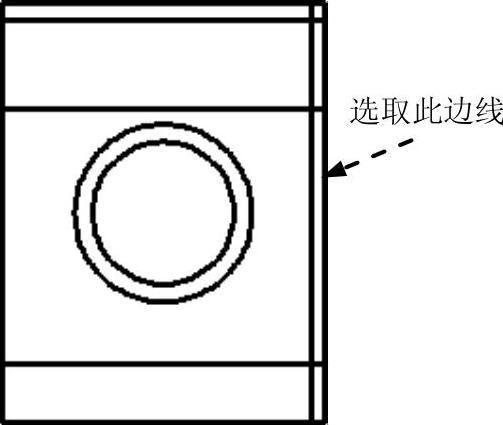

命令，将图17.6.8所示的边线向左侧偏移，偏移距离值为40，完成后的图形如图17.6.8所示。
（2）参照上一步依次选取新创建的偏移直线为参考，偏置距离值依次为530、63、220和100，完成后如图17.6.9所示。

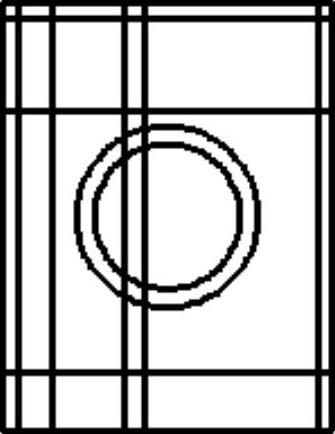

图17.6.8 再次偏移直线1
图17.6.9 偏移其余直线
（3）再次偏移直线2。选择下拉菜单
命令，将图17.6.10所示的边线向下侧偏移，偏移距离值为50，完成后的图形如图17.6.11所示。
（4）参照上一步依次选取新创建的偏移直线为参考，偏置距离值依次为150与50，完成后的图形如图17.6.11所示。

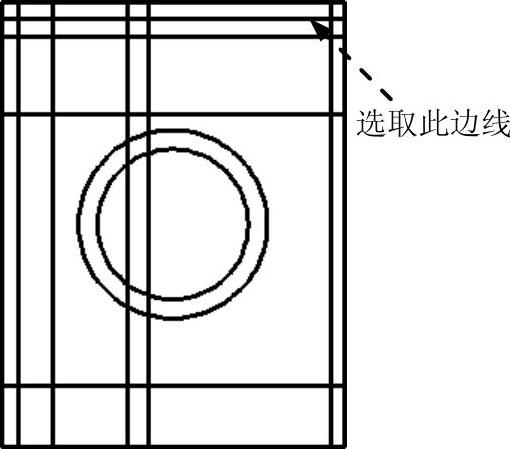

图17.6.10 再次偏移直线2

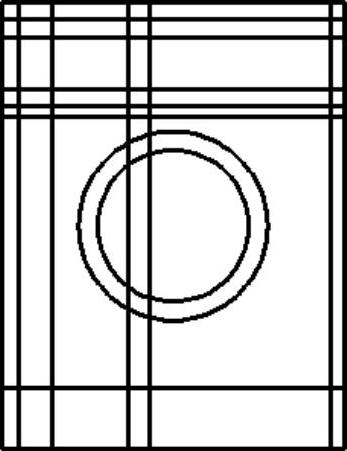

图17.6.11 再次偏移其余直线
Step7.绘制直线。选择下拉菜单
命令，选取图17.6.12所示的点A与点B为直线的起点与终点，按Enter键结束。

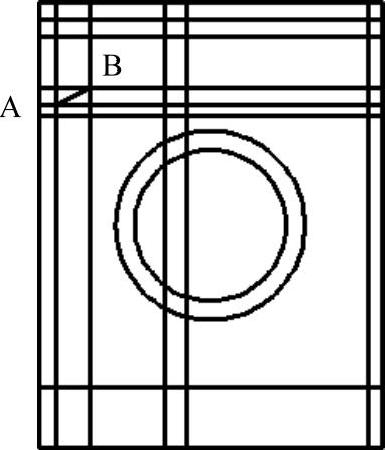

图17.6.12 绘制直线
Step8.编辑图形。选择下拉菜单
命令，对图17.6.13a进行修剪，修剪后的结果如图17.6.13b所示。
图17.6.13 进行修剪操作（一）
Step9.绘制矩形。
（1）定义用户坐标系（UCS）。在命令行中输入命令UCS后按Enter键，输入字母N后按Enter键，捕捉图17.6.14所示的交点A并单击，此时用户坐标系便移至指定位置，如图17.6.15所示。
（2）选择下拉菜单
命令，在命令行的提示下输入“45、60”后按Enter键，在命令行中输入D后按Enter键，输入矩形的长度值为330，宽度值为60，在屏幕上相应的位置单击以确定矩形的另一个角点，完成矩形的绘制。

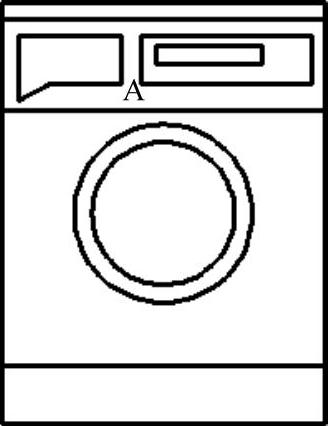

图17.6.14 绘制矩形（二）

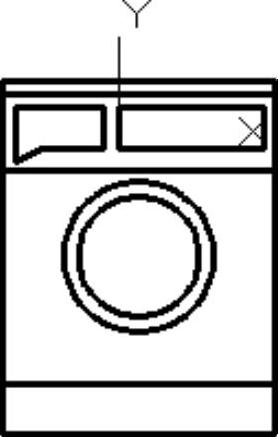

图17.6.15 定义用户坐标系
Step10.绘制圆。选择下拉菜单
命令，在命令行的提示下输入“60、40”后按Enter键，输入半径值为10后按Enter键结束圆的绘制，完成后的图形如图17.6.16所示。
Step11.阵列圆。选择下拉菜单
命令，选取上步创建的圆为要阵列的元素，按Enter键，系统弹出“阵列创建”选项卡，在
区域的
文本框中输入值4，在
文本框中输入值100，在
区域的
文本框中输入值1，单击
按钮，完成阵列的创建，如图17.6.17所示。
Step12.绘制圆。选择下拉菜单
命令，在命令行的提示下输入“450、90”后按Enter键，输入半径值为37后按Enter键，结束圆的绘制，完成后的图形如图17.6.18所示。
图17.6.16 绘制圆（一）
图17.6.17 阵列圆
图17.6.18 绘制圆（二）
Step13.创建偏移直线。
（1）偏移直线1。选择下拉菜单
命令，将图17.6.19所示的边线向下侧偏移，偏移距离值为10，完成后的图形如图17.6.19所示。
（2）参照上一步依次创建其余偏移直线（共偏移出五条）偏移距离值均为10，完成后的图形如图17.6.20所示。

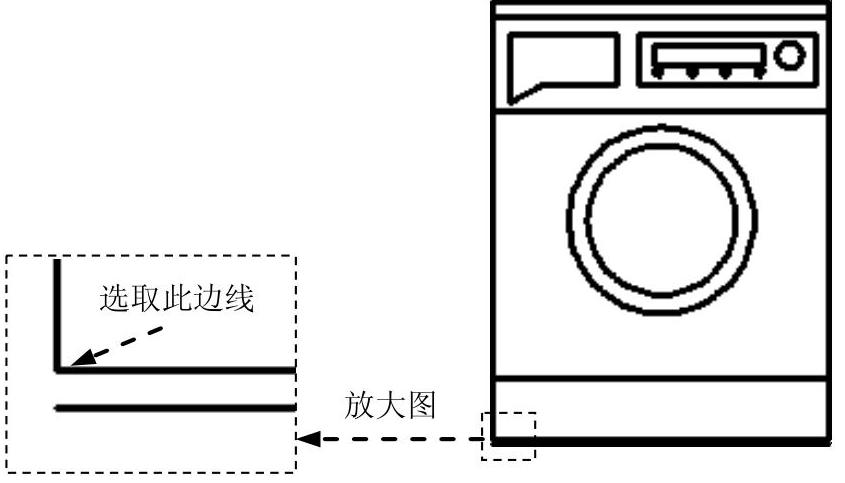

图17.6.19 又一次偏移直线1

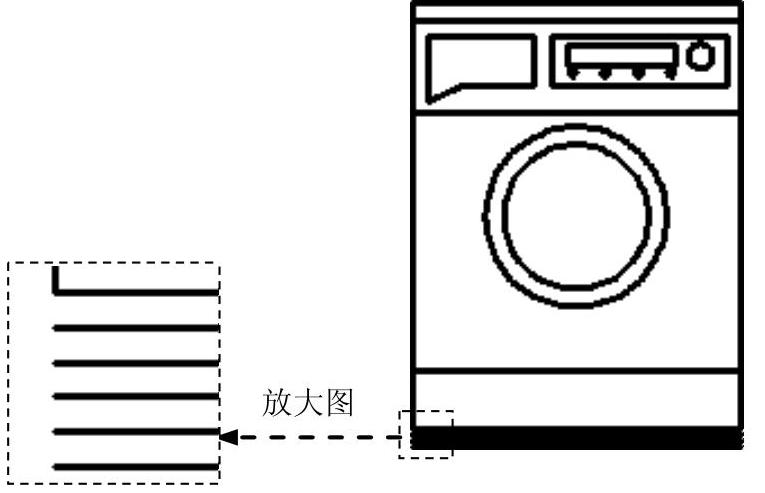

图17.6.20 偏移其余直线
（3）偏移直线2。选择下拉菜单
命令，将图17.6.21所示的边线向右侧偏移，偏移距离值为147，完成后的图形如图17.6.21所示。
（4）参照上一步依次创建其余偏移直线，偏移距离值依次为106、500与106，完成后的图形如图17.6.22所示。
Step14.通过“编辑”命令调整直线的长度，完成后的图形如图17.6.23所示。

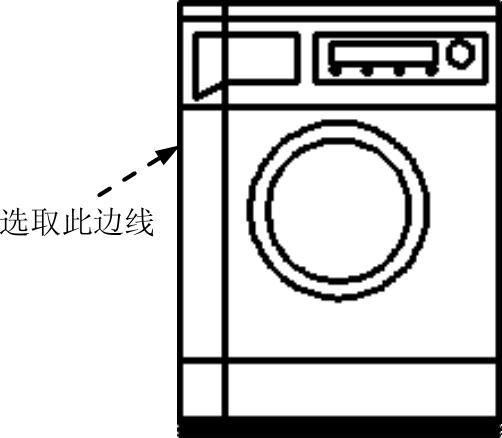

图17.6.21 又一次偏移直线2

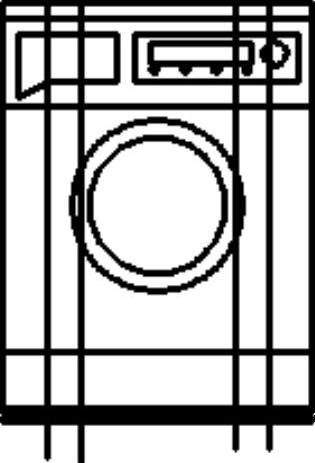

图17.6.22 又一次偏移其余直线
图17.6.23 调整直线长度
Step15.编辑图形。选择下拉菜单
命令，对图17.6.24a进行修剪，修剪后的结果如图17.6.24b所示。

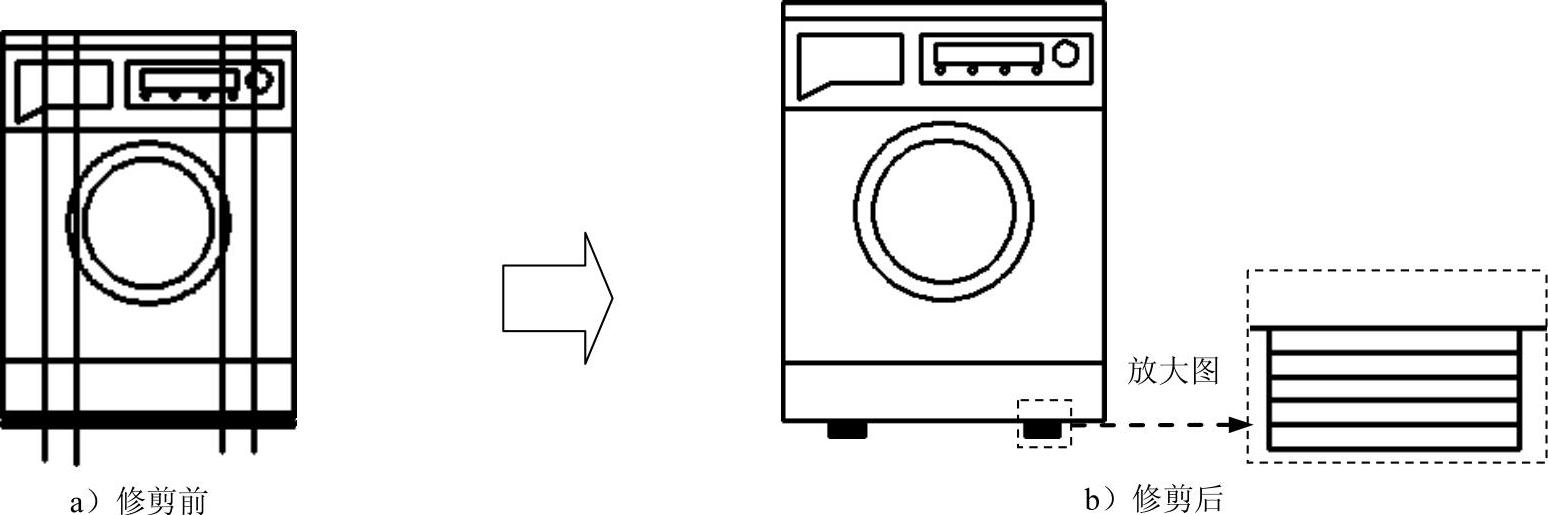

图17.6.24 进行修剪操作（二）
