17.11 实例11──支架的三维实体设计

2025年09月26日

版权

图17.11.1是一个支架的三维实体模型，下面介绍其创建的一般操作步骤。

Step1.使用随书光盘上提供的样板文件。选择下拉菜单命令，在系统弹出的“选择样板”对话框中找到样板文件D：\AutoCAD2018.1\system_file\Part_temp_A3.dwg，然后单击按钮。

Step2.创建图17.11.2所示的三维拉伸实体对象。

（1）切换图层。在“图层”工具栏中选择“轮廓线层”图层。

（2）绘制一般的二维图形。选择下拉菜单命令，绘制图17.11.3所示的封闭的二维图形。

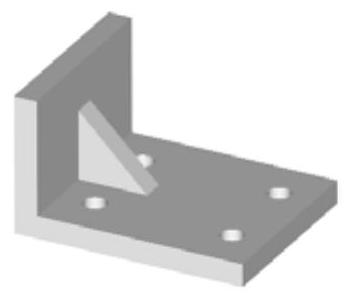

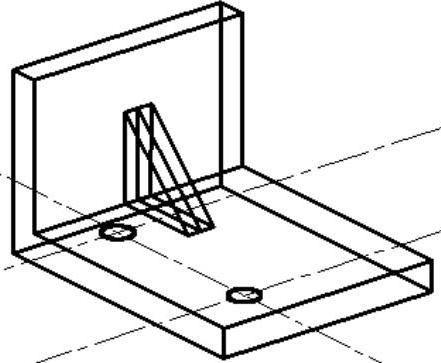

图17.11.1 支架实例

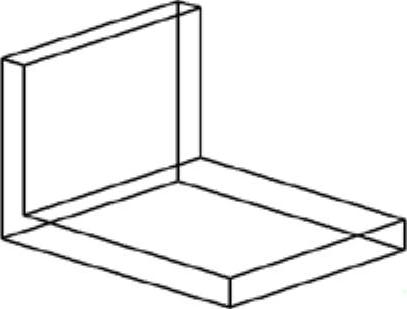

图17.11.2 三维拉伸实体对象

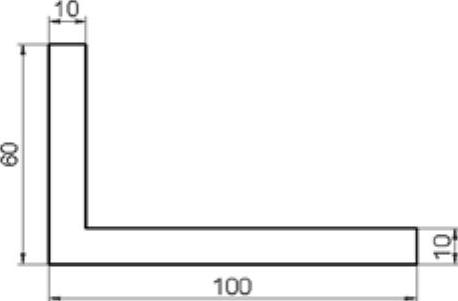

图17.11.3 封闭的二维图形

（3）将封闭的二维图形转换为面域。选择下拉菜单命令，框选上一步绘制的整个封闭的二维图形，按Enter键结束选择。

（4）将二维面域拉伸成三维实体。选择下拉菜单命令；选取步骤（3）中创建的面域作为拉伸截面，按Enter键结束选择；在命令行中输入拉伸高度值80后按Enter键。

Step3.启动三维动态观察器查看并旋转三维实体。选择下拉菜单命令，系统进入三维查看模式；在观察器中，按住鼠标左键不放，左右、上下拖动光标，可以查看到三维实体的三维图形；将三维实体调整到图17.11.2所示的方位；按Enter键退出三维动态观察器。

Step4.创建图17.11.4所示的三维拉伸实体对象——肋。

（1）将用户坐标系定位至图17.11.5所示的中点位置。在命令行中输入命令UCS后按Enter键，在命令行中输入字母N后按Enter键，捕捉图17.11.6所示的中点并单击。

（2）绘制图17.11.7所示的二维三角形。选择下拉菜单命令，在命令行中输入起点坐标值（0，0）后按Enter键，接着输入第二点坐标值（0，30）后按Enter键，输入第三点坐标值（30，0）后按Enter键，输入字母C后按Enter键。

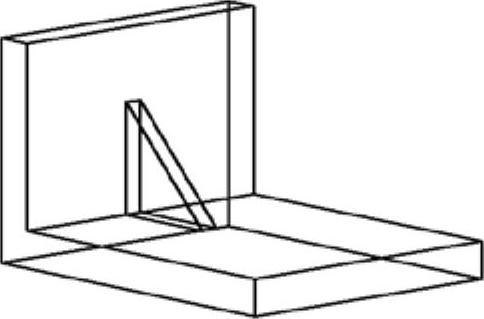

图17.11.4 三维拉伸实体对象——肋

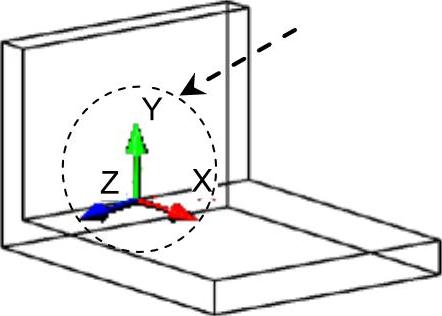

图17.11.5 定位用户坐标系

图17.11.6 捕捉中点

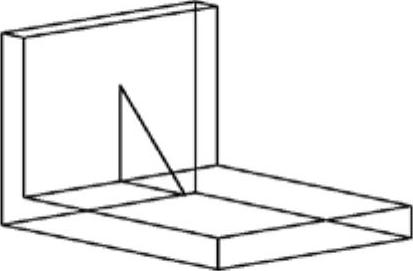

图17.11.7 绘制三角形

（3）将用“直线”命令绘制的封闭的二维三角形转换为面域。选择下拉菜单命令，框选上步所创建的整个封闭的三角形，按Enter键结束选择。

（4）将二维面域拉伸成图17.11.8所示的三维实体。选择下拉菜单命令进行拉伸，拉伸高度值为5。

（5）将上一步创建的拉伸实体进行镜像。

①为了方便镜像操作，先要切换视点。选择下拉菜单命令，此时观察的方位如图17.11.9所示。

注意：切换到主视图后，用户坐标系发生改变。

②进行镜像。选择下拉菜单命令；选取上一步所创建的拉伸实体为要镜像的对象（图17.11.9），按Enter键结束选择；捕捉选取图17.11.9中左侧边的终点A和端点B，在命令行中输入字母N后按Enter键。

③用三维动态观察器将模型调整到图17.11.8所示的方位。

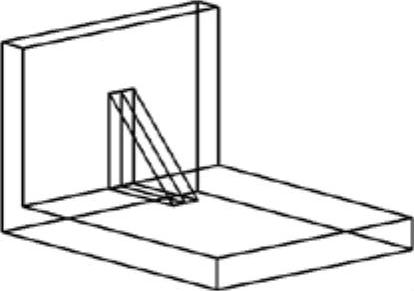

图17.11.8 拉伸三维实体

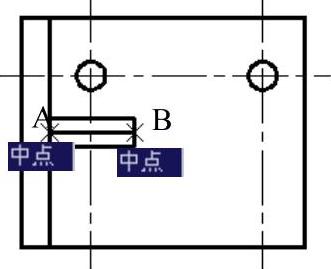

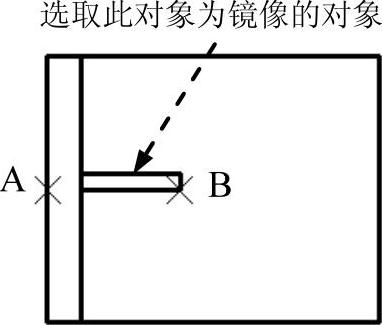

图17.11.9 特征镜像

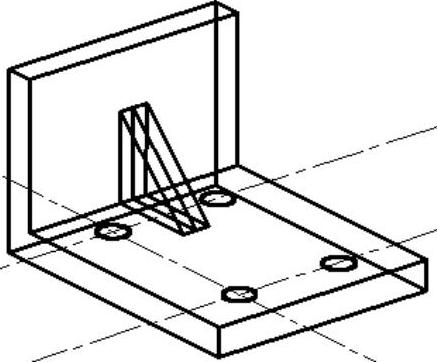

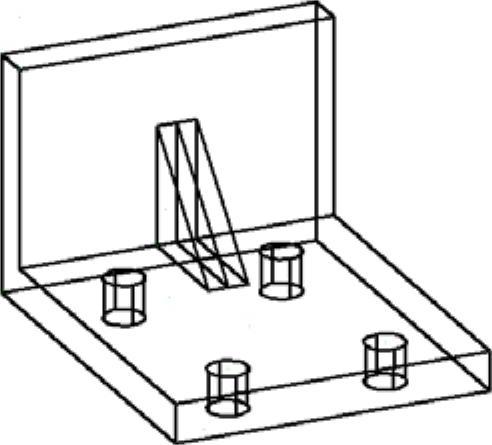

Step5.创建图17.11.10所示的三维拉伸实体对象——四个圆柱体。

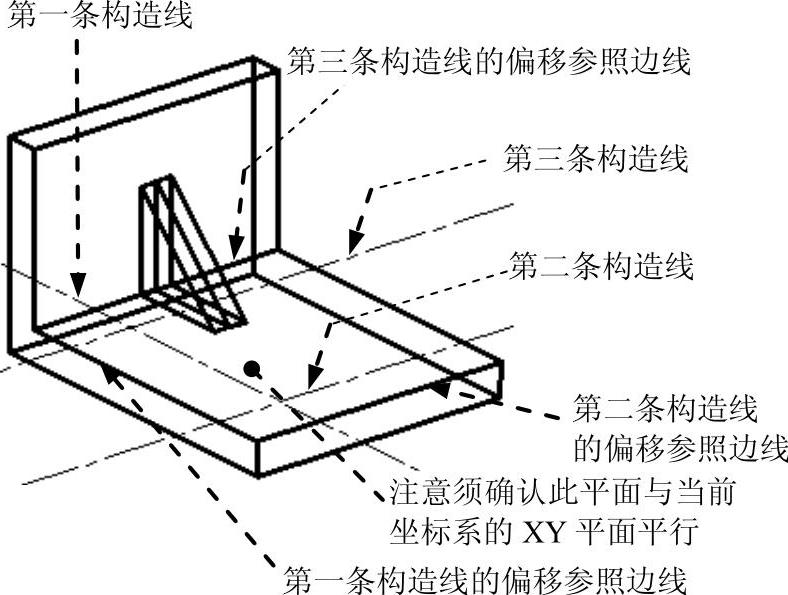

（1）绘制图17.11.11所示的三条构造线。

①因为所有二维对象的创建、编辑、标注等操作只能在坐标系的XY平面内进行，所以须确认此时的坐标系的XY平面与图17.11.11所示的模型平面平行，这样才能在此平面内创建构造线；在“图层”工具栏中选择“中心线层”图层；参照边线绘制第一条构造线；选择下拉菜单命令，在命令行中输入字母O后按Enter键，接着输入偏移距离值20后按Enter键，单击图17.11.11中的第一条构造线的偏移参照，在该偏移参照边线右边的空白区域单击一点以确定偏移方向，按Enter键结束命令。
