2.1.3 绘制构造线
构造线是一条通过指定点的无限长的直线，该点被认定为构造线概念上的中点。可以使用多种方法指定构造线的方向。在绘图过程中，构造线一般用作辅助线。
1.绘制水平构造线
水平构造线的方向是水平的（即与当前坐标系的X轴的夹角为0°）。下面说明水平构造线绘制的一般操作步骤。
Step1.选择下拉菜单
命令。
说明：进入构造线绘制命令还有两种方法。
方法一：单击
选项卡“绘图”面板中的
按钮，在展开的工具栏中单击“构造线”命令按钮
。
方法二：在命令行中输入命令XLINE后，按Enter键。
Step2.选择构造线类型。在图2.1.8所示的命令行的提示下输入字母H，然后按Enter键。
说明：AutoCAD提供的操作十分灵活，当系统提示多个选择项时，用户既可以通过键盘输入要执行的选择项，也可以右击，从系统弹出的快捷菜单中确定选择项，如图2.1.9所示。在本例中，可以从图2.1.9所示的快捷菜单中选择
命令。
Step3.指定构造线的中点。在命令行
的提示下，在屏幕上的任意位置点——点A处单击，系统便在绘图区中绘出通过该点的水平构造线，如图2.1.10所示。
注意：在绘制构造线时，需将“对象捕捉”打开，以精确地选取相关的点。

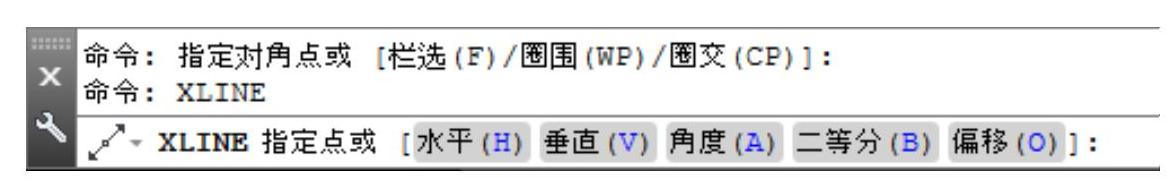

图2.1.8 命令行提示

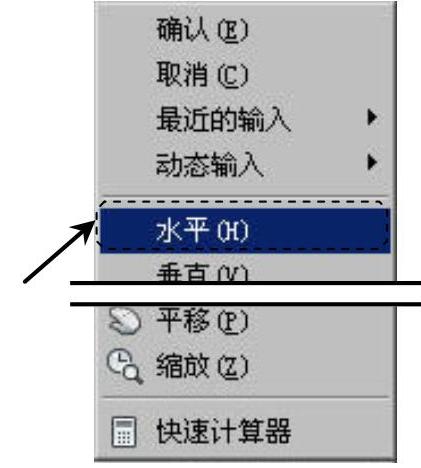

图2.1.9 快捷菜单
图2.1.10 绘出水平构造线
Step4.完成构造线的绘制。命令行继续提示
，此时可按空格键或Enter键结束命令的执行。
说明：如果在命令行
提示下继续指定位置点，则可以绘出多条水平构造线。
2.绘制垂直构造线
垂直构造线的方向是竖直的（即与当前坐标系的X轴的夹角为90°）。下面说明垂直构造线绘制的一般操作步骤：选择下拉菜单
命令；在图2.1.8所示的命令行提示下，输入字母V（即选择
选项绘制垂直构造线）后按Enter键；选择任意位置点──点A作为通过点；按Enter键完成绘制。
3.绘制带角度的构造线
第一种情况：绘制与参照对象成指定角度的构造线。下面以图2.1.11为例进行说明。
Step1.选择下拉菜单
命令，绘制一条直线作为参照直线。
Step2.选择下拉菜单
命令。
Step3.在图2.1.8所示的命令行提示下，输入字母A后按Enter键。
Step4.选择构造线的参照对象。
（1）在命令行
的提示下，输入字母R后按Enter键，表示要绘制与某一已知参照成指定角度的构造线。
（2）在命令行
的提示下，选取前面创建的直线为参照。
Step5.定义构造线的角度。
（1）在命令行
的提示下，输入角度值15后按Enter键。
（2）命令行提示
，将鼠标光标移至屏幕上的任意位置点──点A（图2.1.12）并单击，即在绘图区中绘出经过该点且与指定直线成15°角的构造线。
（3）系统命令行继续提示
，在此提示下继续选择位置点，可绘制出多条与指定直线成15°角的平行构造线，直至按Enter键结束命令。

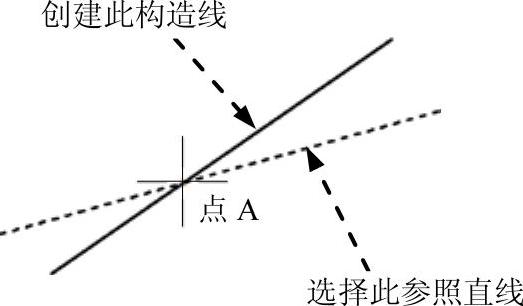

图2.1.11 绘制带“角度”的构造线
图2.1.12 指定通过点
第二种情况：绘制与当前坐标系的X轴正方向成指定角度的构造线。下面以图2.1.13为例进行说明。
Step1.选择下拉菜单
命令。
Step2.在图2.1.8所示的命令行提示下，输入字母A后按Enter键。
Step3.在命令行
的提示下，输入角度值15后按Enter键；在命令行
的提示下，选择任意位置点──点A（图2.1.14），此时即在绘图区中绘出经过点A且与X轴正方向成15°角的构造线。
Step4.按Enter键结束命令。
图2.1.13 指定“角度”的构造线

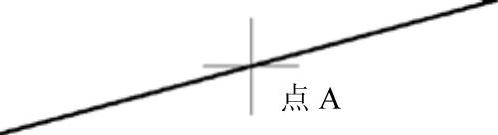

图2.1.14 指定点
4.绘制二等分构造线
二等分构造线是指通过角的顶点且平分该角的构造线。
下面以图2.1.15和图2.1.16所示为例，说明绘制二等分构造线的一般操作步骤。
Step1.首先创建图2.1.15所示的两条直线。
Step2.选择下拉菜单
命令。
Step3.在图2.1.8所示的命令行提示下，输入字母B后按Enter键。
Step4.定义角的顶点。在命令行
的提示下，选取两条直线的交点（即点A）作为角的顶点。
Step5.定义角的起点。在命令行
的提示下，选取第一条直线上的任意一点作为角的起点。
Step6.定义角的端点。在命令行
的提示下，选取第二条直线上的任意一点作为角的端点。此时系统便绘制出经过两条直线的交点且平分其夹角的构造线，如图2.1.16所示。
Step7.按Enter键，结束操作。

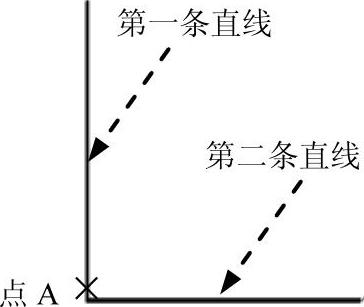

图2.1.15 绘制“二等分”构造线（一）

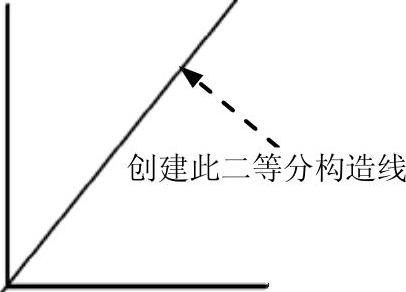

图2.1.16 绘制“二等分”构造线（二）
5.绘制偏移构造线
偏移构造线是指与指定直线平行的构造线。下面以图2.1.17为例，说明绘制偏移构造线的一般操作步骤。
Step1.选择下拉菜单
命令，绘制一条直线作为参照直线，如图2.1.18所示。
Step2.选择下拉菜单
命令。
Step3.在图2.1.8所示的命令行提示下，输入字母O后按Enter键。
Step4.当命令行提示
时，可根据不同的选项进行操作。
情况一：直接输入偏移值。
（1）在命令行中输入偏移值150，按Enter键确认。
（2）在命令行
的提示下，选取参照直线。
（3）在命令行
的提示下，选取参照直线下方的某一点──点A以指定偏移方向，如图2.1.19所示。此时系统便绘制出图2.1.17所示的偏移构造线。
（4）按Enter键，结束命令。
情况二：指定点进行偏移。
（1）在命令行中输入字母T后按Enter键。
（2）在命令行
的提示下，选取参照直线。
（3）在命令行
的提示下，选取将要通过的某一点──点B。此时系统便绘制出与指定直线平行并通过B点的构造线；按Enter键，结束命令。
图2.1.17 绘制“偏移”构造线

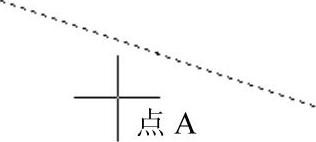

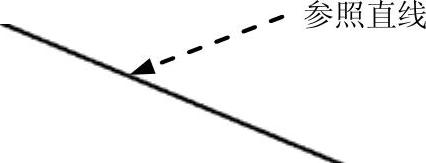

图2.1.18 绘制参照直线
图2.1.19 指定偏移方向
