Task1.绘制网轴线
Step1.使用随书光盘上提供的样板文件。选择下拉菜单
命令，在弹出的“选择样板”对话框中找到样板文件D：\AutoCAD2018.1\work\ch17.12\报告厅装饰平面图.dwg，然后单击
按钮。
Step2.绘制两条基础网轴线。
（1）切换图层。在“图层”面板中选择“网轴线”图层。
（2）选择下拉菜单

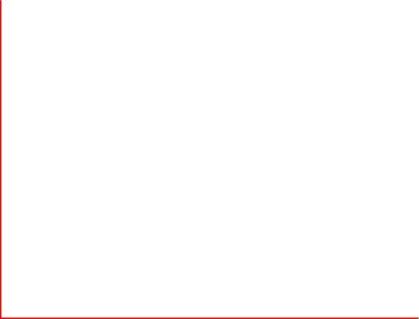

命令，在状态栏中将“正交”打开，绘制长度值为16800的水平网轴线，高度值为12000的竖直网轴线，绘制完成如图17.12.2所示。

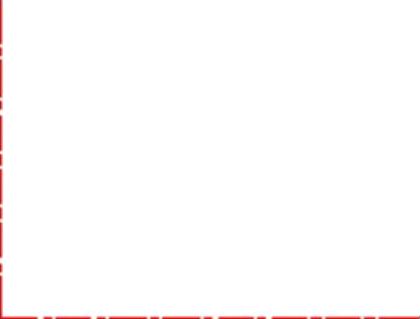

（3）选中上步创建的两条直线，右击，在系统弹出的快捷菜单中选择“特性”命令，在“特性”对话框中将线型比例修改为值40，结果如图17.12.3所示。
图17.12.2 绘制水平与竖直的网轴线
图17.12.3 修改线型比例
Step3.偏移网轴线。
（1）偏移竖直网轴线1。选择

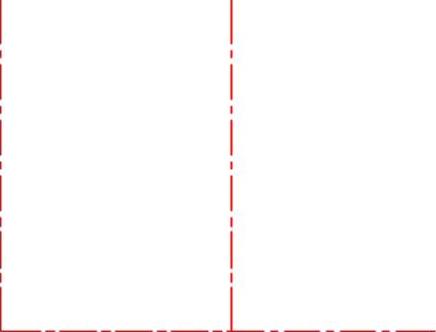

命令，将上步创建的竖直网轴线向右偏移8400，完成后的图形如图17.12.4所示。
（2）参照上一步，将竖直网轴线向右依次偏移值3150、5250，将水平网轴线向上依次偏移值1400、4700、1400、2000、200，完成后的图形如图17.12.5所示。
图17.12.4 偏移竖直网轴线1
图17.12.5 偏移其他网轴线

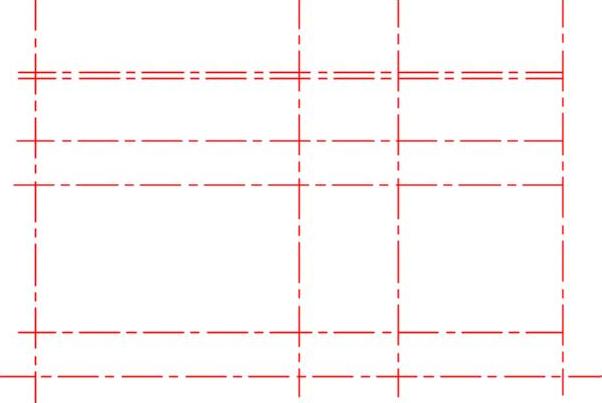

Step4.分别选中Step1中创建的两条网轴线及偏移的网轴线，将其拉长至合适的位置，完成后的图形如图17.12.6所示。
图17.12.6 修改基础网轴线
Step5.插入轴号块1。选择下拉菜单
命令，在“插入”对话框的
下拉列表中选择轴号，在
选项组中选中
复选框；在
选项组中选中
复选框，并在
文本框中输入数值1.0；在
选项组的
文本框中输入插入块的旋转角度值0；单击对话框中的
按钮，将轴号块放置在图17.12.7所示的位置，输入轴号9，然后单击
按钮。

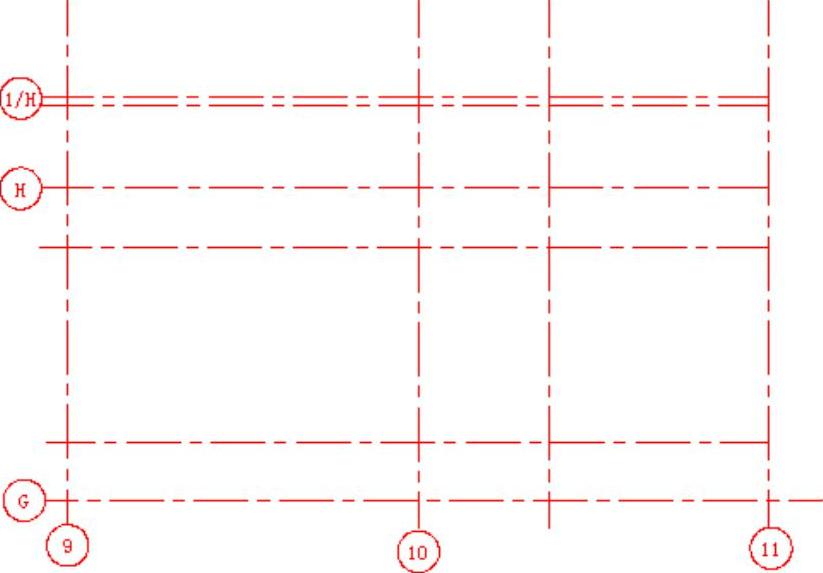

Step6.参照Step5插入其余轴号块，完成后如图17.12.8所示。
图17.12.7 插入轴号块1
图17.12.8 插入其余轴号块
