11.5  光栅图像管理器

11.5 光栅图像管理器

图像管理器为管理当前图形的所有图像提供了一个统一的界面。在命令行输入命令IMAGE或选择下拉菜单命令（也可以单击功能区选项板中的按钮，然后单击选项最右边的图标），系统弹出图11.5.1所示的“外部参照”选项板（一），通过该选项板可以对光栅图像进行打开、附着、拆离、重载、卸载等操作，还可以查看图像的有关信息。

“外部参照”选项板提供观察图像文件的两种不同方式：列表视图和树状视图。图11.5.1中显示的是列表视图，在这个视图中显示附着到当前图形中的所有图像列表，该图像列表包含图像名、状态、大小、类型、日期和保存路径这六项内容。

选项板的树状视图以树状显示附着在当前图形中的所有图像，这种树状视图的优点是可以显示图像在外部参照文件中的嵌套级数，直接附着在当前图形中的图像显示在视图的顶部，而包含在外部参照中的图像显示在下一级中。

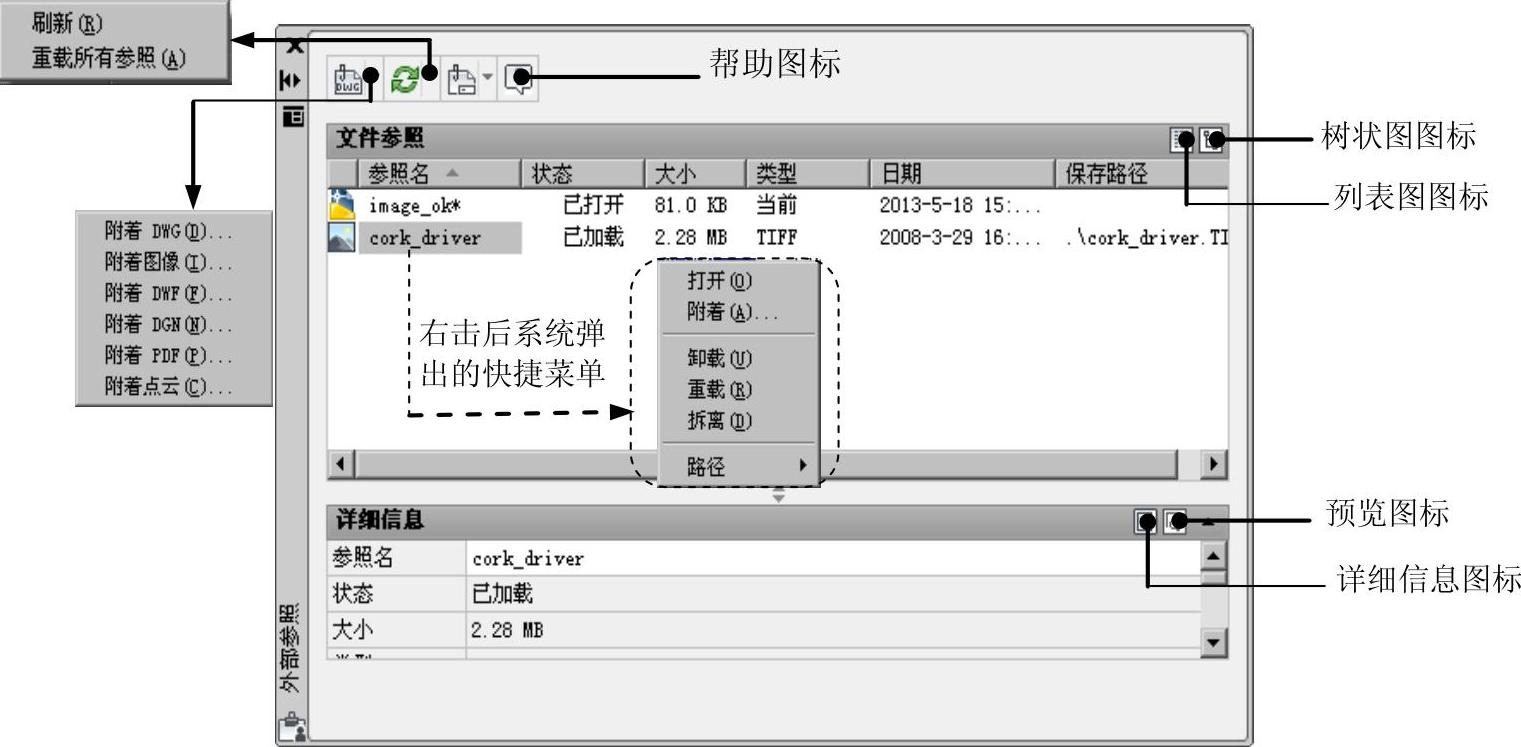

图11.5.1 “外部参照”选项板（一）

图11.5.1所示的“外部参照”选项板（一）中的快捷菜单的部分功能说明如下。

：在操作系统指定的应用程序中打开选定的文件参照。

：选择某个图像文件进行附着（插入光栅图像）。

：可从当前图形中卸载选定的图像，图像将不再显示，这样可以提高AutoCAD的性能。卸载后的图像仍保持与当前图形的附着关系，用户可通过命令重新显示这些图像。

：将图像的最新版本加载到当前图形中。

：拆离选定的文件参照，即图像的所有实例将从图形中删除。

注意：

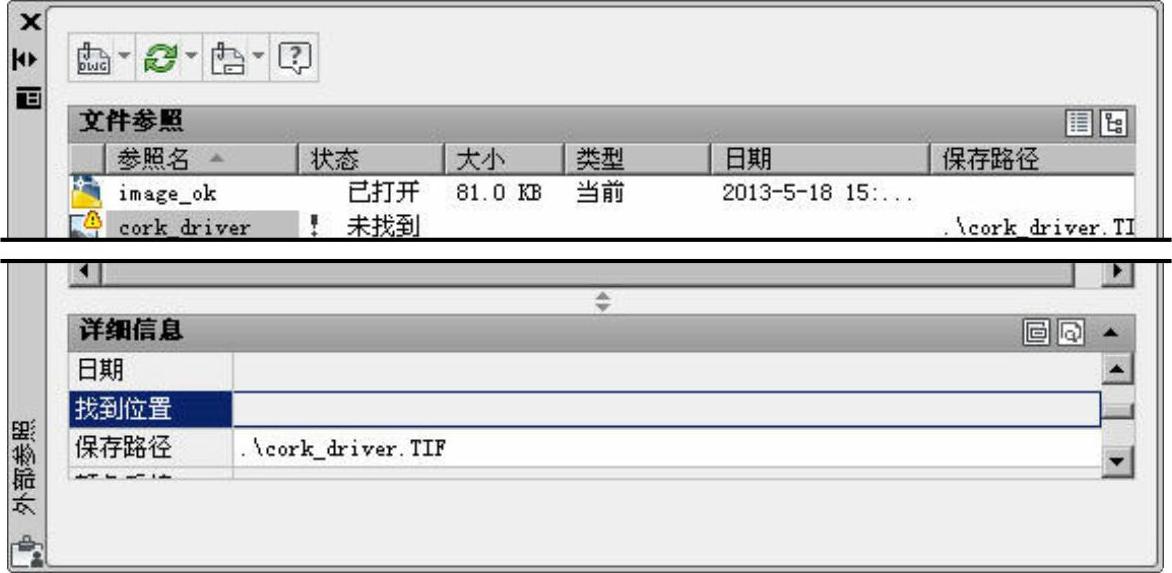

如果当前文件中的附着图像的源文件被移动或改名了，系统就会报告图像“未找到”（图11.5.2），此时用户可以单击窗格中右边的图标，然后在系统弹出的“选择图像文件”对话框中指定新的路径和源文件名，最后单击按钮。新的路径显示出来后，如果单击按钮，就可以重新建立图像源文件到当前文件的链接。

打开含光栅图像的AutoCAD图形文件时，系统会搜索图形中附着的光栅图像文件。搜索时，系统总是首先在附着图像的路径下查找，然后再查找当前的目录，即查找当前图形所在的目录，最后再查找支持文件中指定的目录。

图11.5.2 “外部参照”选项板（二）
