7.3 程序管理

7.3 程序管理

（1）基本情况描述:风水电安装工程主要包括车站通风空调、给排水、动力设备及区间给排水、动力照明系统。

环控系统:环控系统采用屏蔽门系统，即设置车站公共区制冷、通风、排烟系统、车站站台下及车行道顶排热系统、区间隧道活塞、事故通风系统、车站设备和管理用房的局部空调等子系统。

给排水系统:由车站和区间两部分组成。

地下车站:由车站给排水系统和消防水系统组成。给水系统包括生产用水，生活用水及冷却循环用水；冷却循环用水是空调制冷循环水系统，主要设备为冷却塔和冷却水泵，循环水通过冷却塔进行降温处理；排水系统包括污水系统，废水系统和雨水系统；消防水系统设消火栓和水喷淋给水系统（含车站消防泵组）以及车站轨行区高压细水雾。

地下区间:由消火栓给水和区间及旁通道废水排水系统组成:包括消火栓给水系统；区间及旁通道废水排水系统。

动力照明系统:动力照明系统采用TNS系统。车站及相邻区间动力、照明电源由本车站35/0.4k V降压变电所（或UPS、EPS）供电。动力照明系统负责提供车站各系统专业负荷电源:其中包括环控、给排水、通信、信号、电梯、自动售检票、FAS、BAS、气体灭火、屏蔽门等专业和车站及区间动力、照明、泵房、风井等配电及控制。

在车站站厅、站台层公共区及设备用房公共区走廊部位采用综合桥架，涉及环控、动照、给排水及消防、通信、信号、FAS、EMCS、ACS、民用通信、车站照明管线的综合。为这些专业的总管和支管提供所有吊支架、线槽以及独立支吊的管箍吊杆。

（2）工作范围:

①整个系统所需的所有设备、材料、软件及相关附件的技术方案制定。

②系统内部接口的协调及外部接口的落实。

③技术文件和图纸的交付。

④设备的生产或订购。

⑤设备的工厂测试和联调。

⑥设备和材料的供货、运输、仓储及安装。

⑦设备和系统的调试及开通（含运行人员培训）。

⑧系统的技术性能检验。

⑨系统的验收配合及交付。

⑩质量保证期内的保修服务。

⑪其他相关的设计配合和技术咨询。

在项目实施过程中（安装、调试），设备供应商与施工单位要在项目进度、质量控制等方面相互配合，分别完成自己的合同内容，最终实现风、水、电的整体功能。

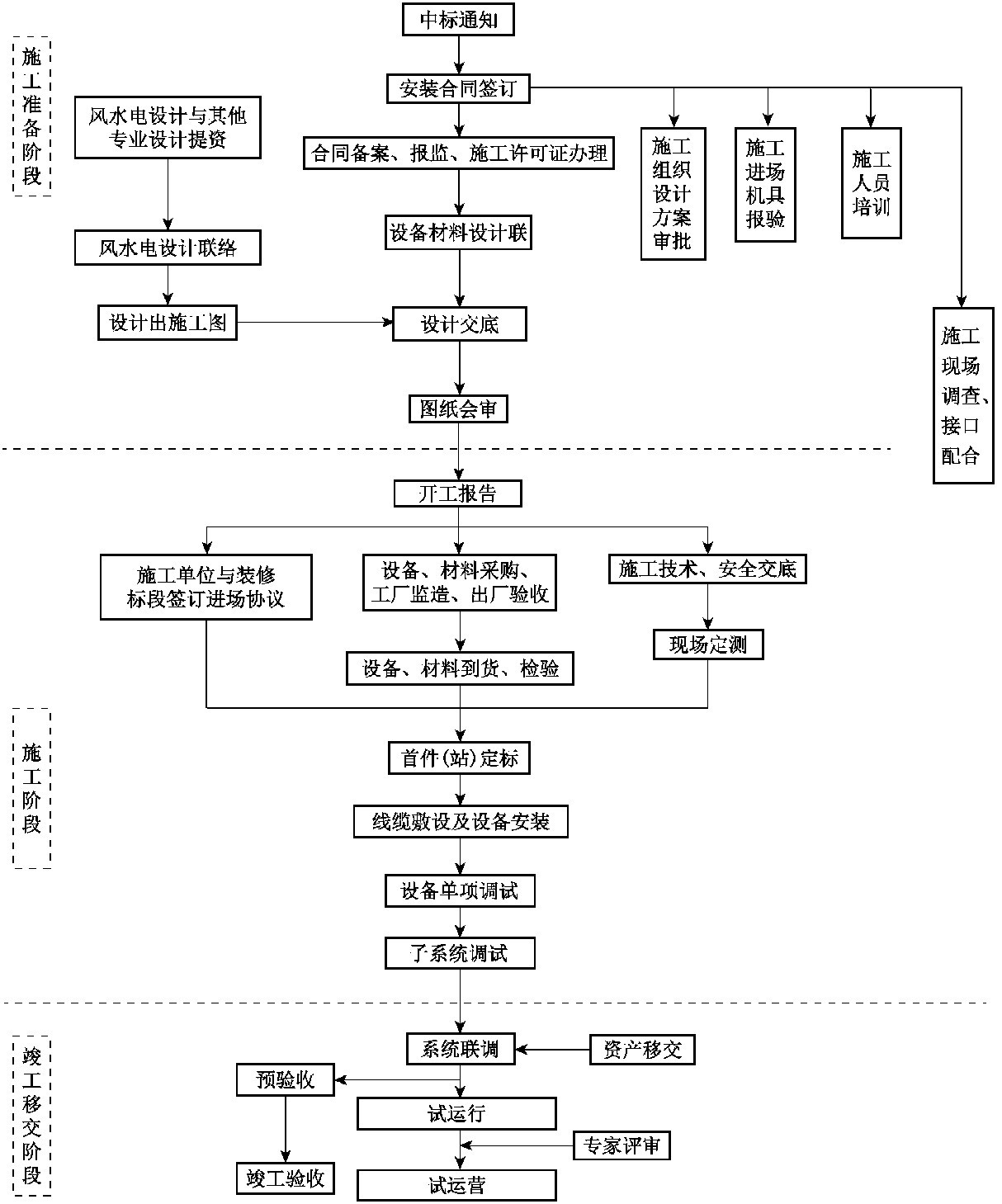

风水电安装工程管理流程如图7-1所示。
