15.4.6 管理重点
1.管道安装和压力试验
（1）管材、管道连接件的品种、规格、性能等应符合相应产品标准和设计要求。
（2）管道螺纹连接时不得有缺纹、断纹现象，螺纹根部应由2～3条外露，连接处外部和损坏的防腐层做防腐处理。
（3）管道穿墙或楼板设置保护套管。
（4）管道支、吊架的安装应符合要求。
（5）检查支吊架应安装牢固、检查固定管道U形卡和法兰的螺丝应拧紧、检查法兰垫片应无缺陷。
（6）依据GB50263—2007规范编制管道压力试验方案并报监理审核批准。
（7）管道压力试验严格按照经批准的管道压力试验方案和GB50263—2007规范的相关要求逐个保护区进行（图15-19）。

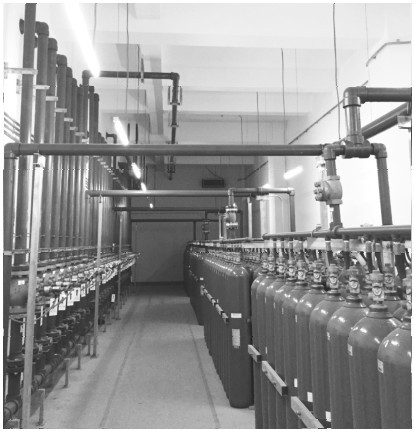

图15-19 气体灭火钢瓶间布置图
2.线管、线槽、设备安装
（1）线管、线槽和报警设备的品种、规格、性能等应符合相应产品标准和设计要求。
（2）线管、线槽安装应符合GB50303—2011规范的相关要求（图15-20、图15-21）。

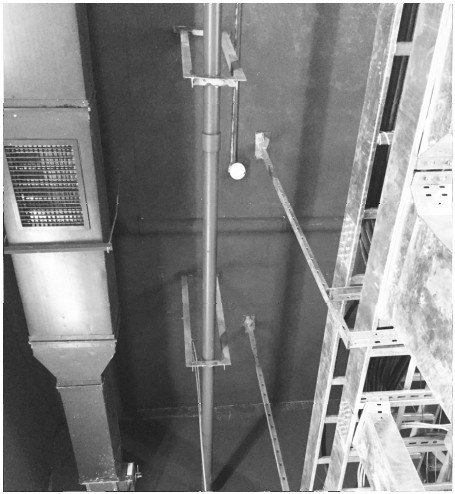

图15-20 气体管道布置图（1）

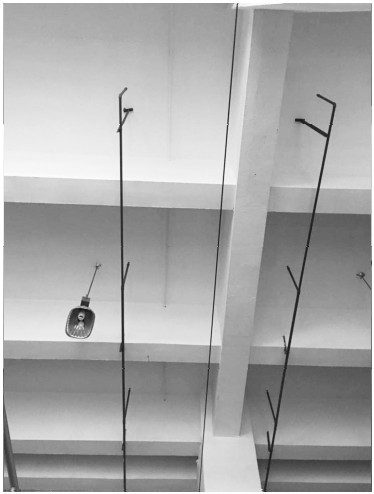

图15-21 气体管道布置图（2）
（3）报警设备安装应符合GB50166—2007规范的相关要求。
3.光电缆性能及接地系统性能测试
（1）电线电缆的品种、规格、性能等应符合相应产品标准和设计要求。
（2）不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内，且管内电线不得有接头。
（3）电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m。
（4）电线电缆安装还应符合GB50303—2011规范相关规定。
（5）对回路线、信号线、控制线、电源线逐对进行绝缘性能测试，并做好记录（附绝缘测试记录）。
4.系统性能调试
（1）依据GB16806—2006、GB50116—2013、GB50166—2007和设计的联动逻辑关系要求编制“调试大纲”并报监理审核批准。
（2）调试依据经批准的调试大纲分手、自动状态依次启动相应的受控设备，检查报警主机、气体控制盘发出联动信号情况、模块动作情况、消防电气控制装置的动作情况、现场设备动作情况、接收反馈信号及各种显示情况按调试方案逐条进行。
（3）做好调试记录（附调试记录）。
