19.3 程序 管理

上海轨道交通车场工艺设备专业主要分为需安装调试设备和不需安装直接采购设备两部分，此施工现场管理指南主要适用于需安装的设备，主要包括起重机、架车机、镟轮机、洗车机等设备，对于内燃机车等不需安装的设备，只进行设计联络和出厂验收，质量由生产厂商的质保体系控制。

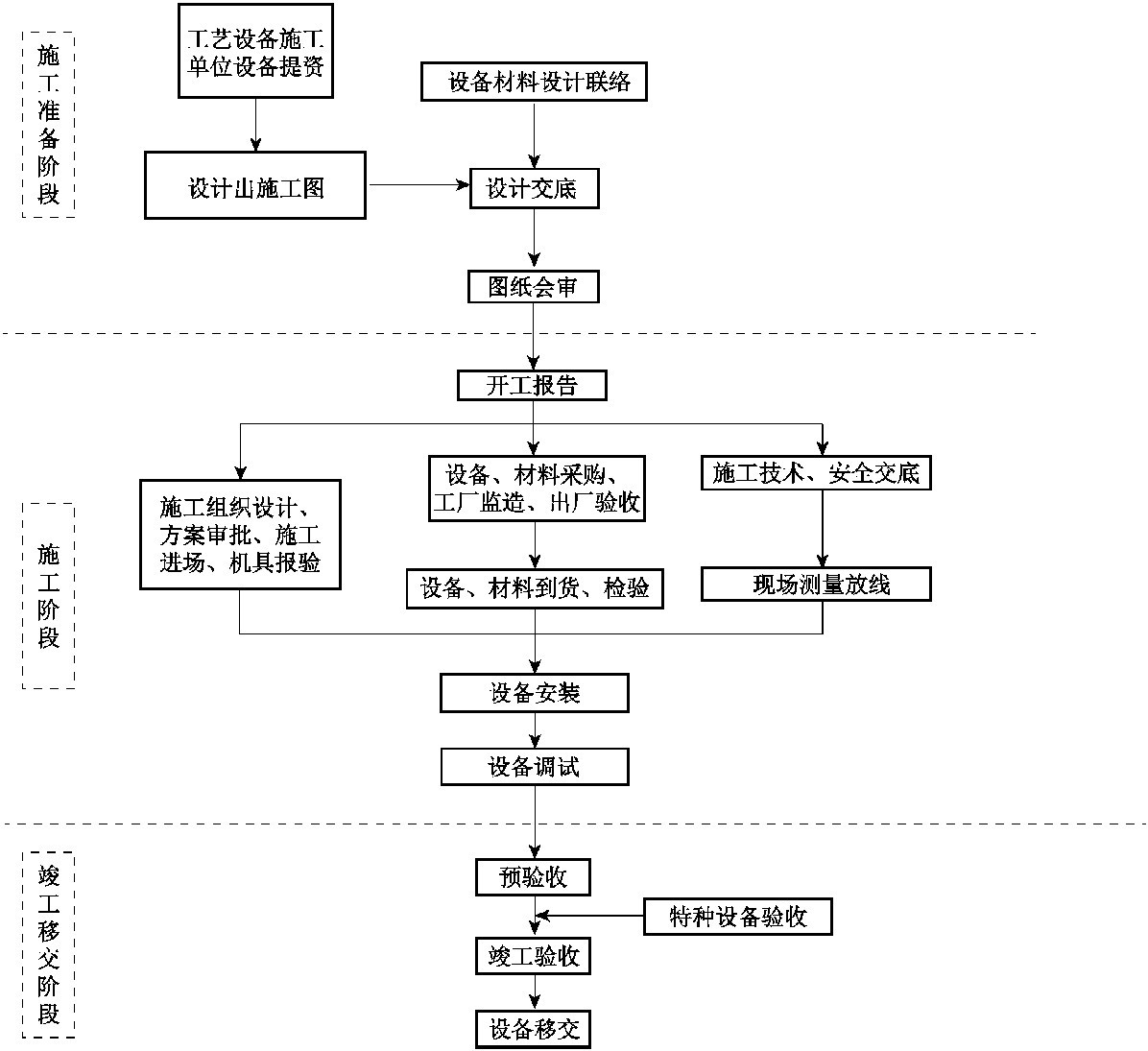

段场工艺设备工程管理流程如图19-1所示。

图19-1 段场工艺设备工程管理流程图

1.施工准备阶段

（1）建设单位组织设计联络会，设计单位、工艺设备施工单位（包括设备制造厂家）参加。工艺设备施工单位提供设备参数，设计单位确认并协调各相关专业设计（如工艺、建筑结构、供电、弱电等）。

（2）设计单位根据工程进度要求完成施工图设计，施工图内容包括工艺设备数量、布置、安装基础、相关技术参数等。

（3）建设单位组织工艺设备施工图设计交底，设计院、工艺设备施工单位、监理参加。

（4）工艺设备施工单位根据工艺设备施工图及合同，现场核对施工图及合同内容，包括工艺设备数量、布置、安装基础、相关安装尺寸等。

2.施工阶段

（1）工艺设备施工单位根据土建进度及计划制定设备排产计划，由建设单位确认后排产。

（2）工艺设备施工单位编制施工组织设计，由监理单位审核批准。

（3）监理单位组织对准备出厂的主要设备按照合同、图纸及相关规范及标准进行出厂验收。

（4）在工艺设备安装前，相关施工单位应完成如下工作:

土建单位完成设备基础位置、轨道、预留预埋件后，工艺设备施工单位对设备基础、预留孔洞、预埋件等复测，根据工艺设备施工图，确认是否满足设备安装要求。如有问题，应先核对工艺设备施工图和土建施工图。

（5）工艺设备施工单位将设备运输至现场并负责吊装到位，土建单位提供现场进货通道及卸货场地，监理单位对现场施工安全监督检查。

（6）工艺设备施工单位根据合同要求、施工图内容、专业标准及规范进行设备安装工作，监理单位对现场施工安全、质量、进度监督检查。

（7）土建单位在设备调试前完成送电（正式电）工作。

（8）工艺设备施工单位负责设备调试，监理对现场施工安全、质量、进度监督检查。

（9）工艺设备施工单位调试完成后，相关施工单位应完成如下工作:

①对于不落轮镟床:信号专业应完成钢轨绝缘处绝缘件设置、一门能上网的电话；土建单位应完成防尘罩、抽水泵、空调等设备安装；触网专业应完成触网的敷设等。

②对于洗车机:信号专业应完成停车牌的设置。

③对于平轮探测系统:车辆供货商应提供相关车辆车号（电子标签）。

3.竣工移交阶段
