14.5.2 线缆接续及特性

14.5.2 线缆接续及特性

（1）数据电缆在终接前，核对线缆标识内容的正确性。

（2）数据电缆中间无接头。

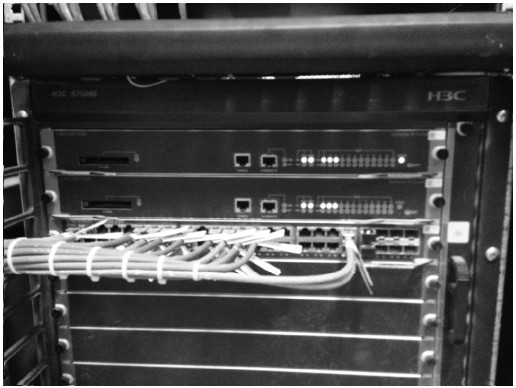

（3）数据电缆终接处牢固，接触良好（图14-5）。

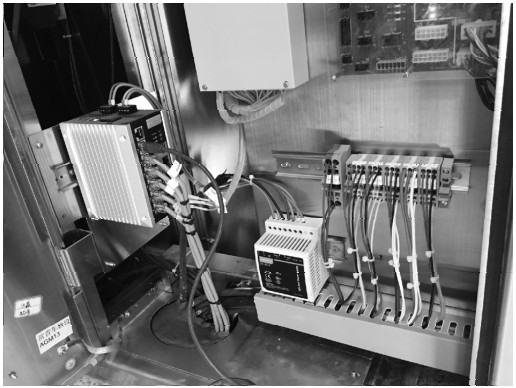

（4）电源电缆接续应正确（图14-6）。

（5）电源电缆的芯线与电气设备的连接应符合下列规定:

①截面面积在10mm2及以下的单股铜芯线直接与设备的端子连接。

②截面面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备端子连接。

③截面面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，应焊接或压接端子后再与设备端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡。

（6）每个设备的端子接线不多于2根电线。

（7）电源电缆的芯线连接管和端子规格应与芯线的规格适配，且不得采用开口端子。

（8）控制电缆线间和线对地间的绝缘电阻值应大于0.5MΩ。
