15.2.5 管理重点
1.施工准备
（1）熟悉图纸。在开工前，核对施工设计图纸和相关文件、明确工程范围、熟悉相关技术规范和施工工艺，对作业人员进行技术培训。
（2）现场检查。开始施工前必须仔细审核设计图纸，核对工程师站、EMCS系统PLC设备、机柜、UPS电源及配电箱等的安装位置。对机房进行调查，了解掌握管、槽位置，接地装置位置，丈量机房尺寸是否满足施工图要求。
2.管、槽、架安装
根据施工图纸确定缆线防护管、槽安装位置，并测量管、槽安装长度。确定出线盒、过线盒的数量（图15-7）。

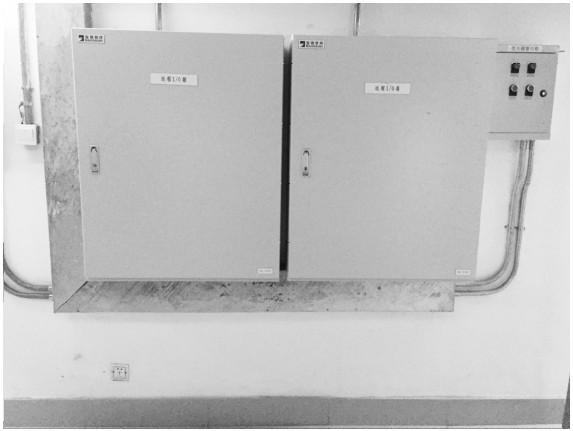

图15-7 EMCS模块箱管、槽布置图
在安装的部位（吊顶、墙面或地面）画线定位，注意划线时有障碍物（如暖气管路、电力及其他专业管线）适当避开。当无法避开时，与设计、监理、现场工程师取得联系，寻求解决办法。
用膨胀螺栓安装吊杆或托架、吊架，做到牢固，保证有足够的承载力。
安装防护管、槽，做到平直、牢固，其负荷强度满足安装要求。
3.控制柜安装
（1）机柜安装。先将控制柜按设计图摆放到位，同时安装走线架并将就位的机架连为一体，防止倾倒。所有设备连接完成后应进行微调，高度尽量与低压控制柜一致，垂直偏差度小于3mm，柜面标示完整清晰，漆面如有脱落，在验收前给柜面补漆。
机柜内的PLC控制器安装牢固、端子配线正确、接触紧密、各种零件不得脱落或碰坏。机柜接地槽板或接地线连接良好，柜门开启灵活，操作方便（图15-8、图15-9）。
（2）机柜配线。放线前应根据设计图用塑料套管标出每个线的配线标识，标识标明配线来、去向的端子号，端子号分别标注在塑料套管上、下两面，使用专用打印机打印（图15-10）。

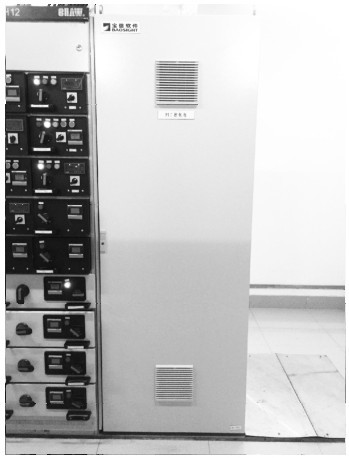

图15-8 控制柜布置图（1）

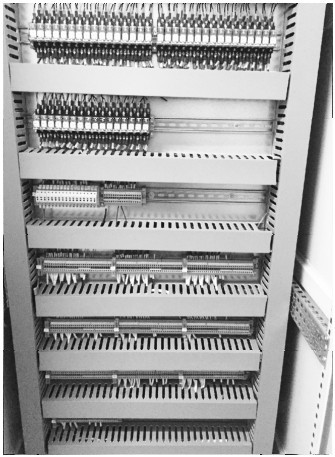

图15-9 控制柜布置图（2）

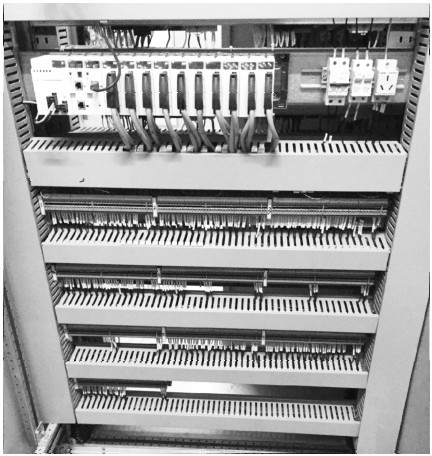

图15-10 机柜配线图
（3）机柜接地。控制柜有一条单独的地线与接地铜排连接。接地连线在走线架上敷设时应用PVC管防护（图15-11）。

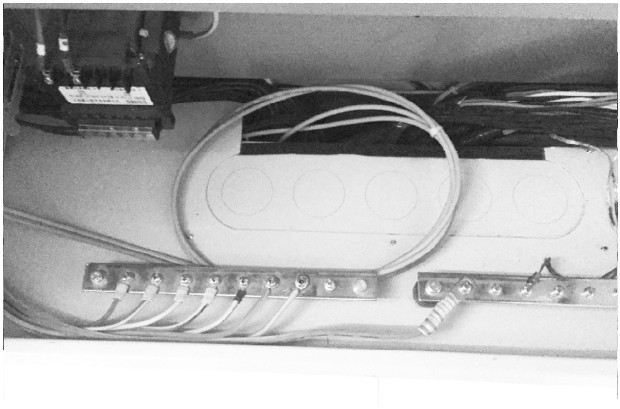

图15-11 机柜内接地
4.PLC控制箱的安装
（1）基础型钢制作安装。PLC控制箱在室内的位置按图施工，根据箱体尺寸可选用槽钢或角钢制作，预制加工并进行除锈。
基础型钢制作好后与地脚螺栓同时按图所标位置或有关规定，配合土建工程进行预埋。
安装时用水平尺找正、找平，不平直度及水平度＜1‰，全长＜5mm，基础槽钢的位置偏差及不平行度在全长时均应＜5mm。基础槽钢顶部宜高出室内抹平地面10 mm。埋设的基础型钢做好良好接地；型钢埋设及接地线焊接好后，外露部分刷好丹漆，并油漆两遍（图15-12）。

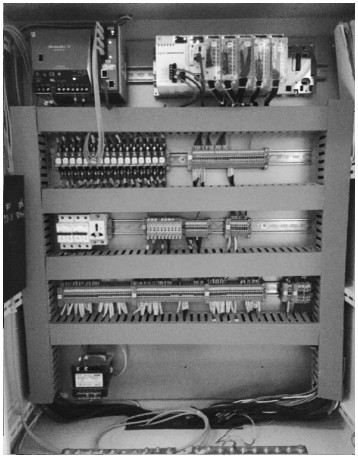

图15-12 PLC控制柜布置图
（2）线缆穿放。放线前必须熟悉设计图纸，明确各设备间的连接线（电缆）的规格、型号、技术要求等，并做出明显的标记。
进入控制箱的线缆保护钢管入箱时，箱外侧套锁母，内侧装护口。箱内导线穿软管保护，入箱保护钢管具有防水弯。
所有监控箱均采用下进线方式。
（3）箱体接地。基础型钢可靠接地，盘柜的接地牢固良好。装有电器的可开启盘、柜门，通过软导线与接地的金属构架可靠地连接。
5.UPS电源安装
（1）UPS安装。UPS不间断电源安装要求平稳、漆层无损伤；冷风口保持清洁，使冷却空气循环通畅；设备面板、内部仪表、指示灯指示正确；主开关、控制开关及旁路开关动作灵活、可靠，接触点压力适当；设备外壳接地良好。
（2）蓄电池柜及蓄电池组安装。蓄电池的型号、容量、蓄电池的电压和排列位置符合设计和产品技术条件。
安装蓄电池柜，蓄电池柜按设计的平面布置和排列位置偏差小于10mm，蓄电池柜布放平稳、牢固、端正，全长水平偏差小于10mm。
将金属安装工具用绝缘胶带包裹，进行绝缘处理；先进行蓄电池之间的连接，然后再将蓄电池组与充电器或负载连接；两组电池并联时遵循先串联后并联的接线方式；各蓄电池保持10mm左右间距；连接前在蓄电池极柱表面敷涂适量防腐剂。
蓄电池连接接触良好，馈电母线与蓄电池垂直连接，并标明极性“+”极为红色，“-”极为蓝色。蓄电池完整无损坏、外壳无破裂、电池液无外溢、密封阀无松动。
6.温度湿度传感器的安装
房间温湿度传感器按施工图布置情况进行安装，房间温湿度传感器位置应远离门窗冷热源和风管开口处，房间、风管的温湿度传感器安装于所检测位置的敏感点（图15-13）。
装于公共区吊顶处传感器的导线由钢管引下，并用角钢支架固定，软管长度不应超过1m（图15-14）。

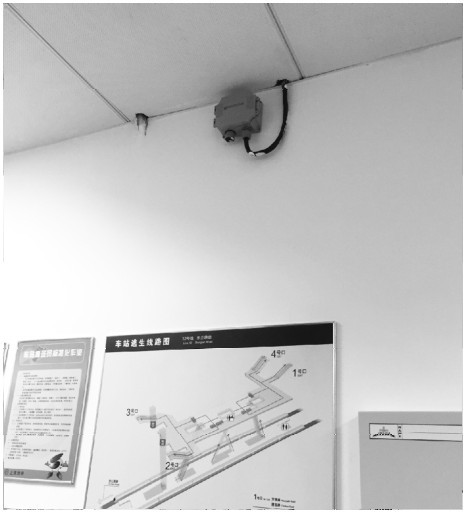

图15-13 房间内温湿度传感器布置图

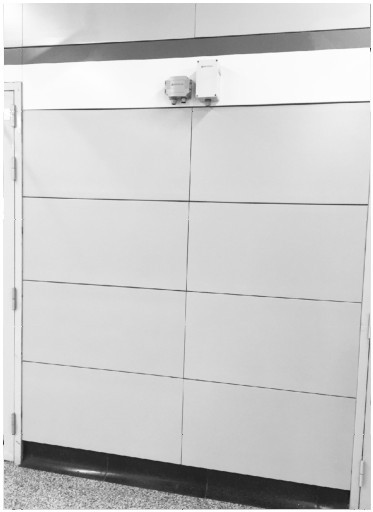

图15-14 公共区温湿度传感器布置图
当温度传感器与工艺管道垂直安装时，其轴线应与工艺管道轴线垂直相交。
在工艺管道拐弯处，宜逆着介质流向，温度传感器轴线应与工艺管道轴线相交。
温度传感器安装在易受冲击的地方时，宜采取防护措施。
风道温湿度传感器在安装过程中应做防尘罩保护，在EMCS专业调试前方可取下。传感器应全部浸入介质中。
温湿度传感器的信号线在高电磁干扰区域采用屏蔽线，与220VAC电源线之间至少保持15cm距离。
7.EMCS系统测试
（1）测试和检查。设备安装完成后，应进行下列测试和检查:
各类盘柜之间接线的校验。
各类传感器、变送器、仪表接线的校验。
在确认接线正确后，对各类传感器、变送器、仪表进行单独送电试验。
通讯电缆的校验、光缆的参数测量。
从各控制箱的输入、输出端子至各被监控对象的点动测试。
（2）系统调试与验收包括:系统单体设备调试；各系统站级、中央级设备联调、联动；相关系统联调等几个阶段。供货商应派出专业技术人员全程配合本系统施工方进行系统调试。
