12.4.6 杂散电流与铺轨

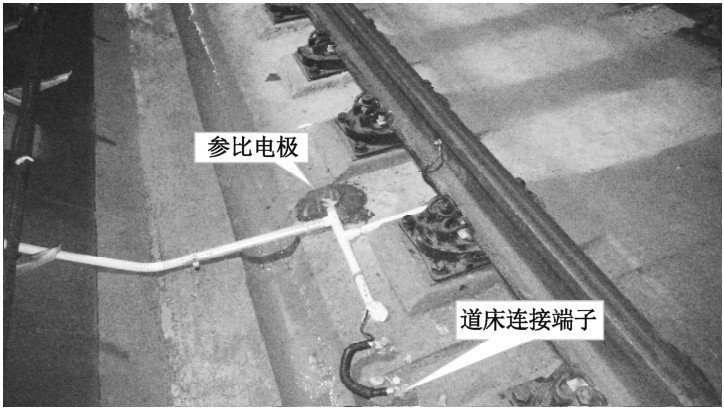

（1）铺轨专业应按设计要求在相应的位置预留参比电极安装孔、在道床连接缝两端预留道床连接端子，并对参比电极安装孔和道床连接端子做好保护，避免端子被盗或者被混凝土垃圾堵塞，造成后续清理难度大（图12-4）。

图12-4 传感器二次接线端

（2）杂散电流专业的钢轨与电缆连接要求:一般回流箱与钢轨的连接电缆、道岔辙叉心位置的跳线电缆采用焊接，其余部位均应采用打孔栓接，焊接与栓接所使用的材料必须为合格供应商，并严格按照各自工艺质量要求施工，具体要求依据集团相关文件执行（图12-5、图12-6）。

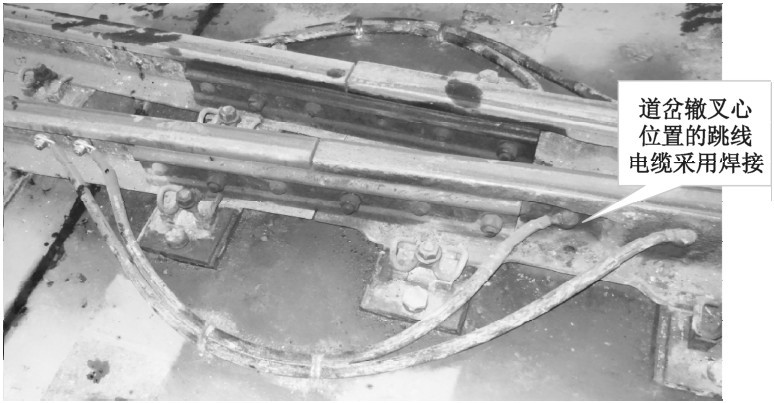

图12-5 道岔辙叉心位置的跳线电缆

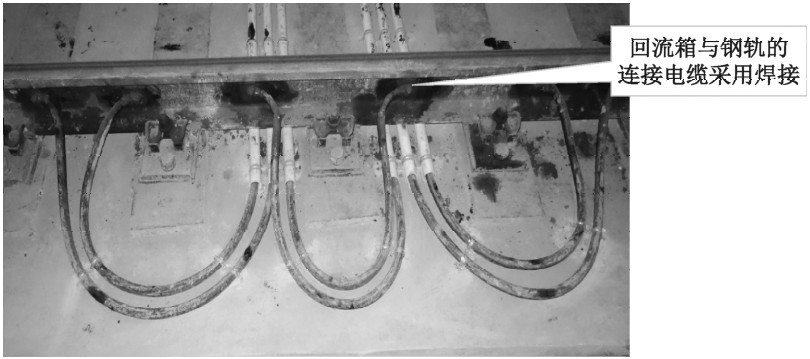

图12-6 回流箱与钢轨的连接电缆

（3）杂散电流专业在打孔或焊接之前将施工点布置情况书面报于铺轨专业，由铺轨专业审查。打孔或焊接点必须位于钢轨中和轴上，且应与轨缝距离满足设计要求。

（4）杂散电流专业在打孔及焊接施工时铺轨专业应派专人进行监护、确认。
