14.4.3 接口技术要求及管理要求
14.4.3.1 土建
1.接口要求
土建单位浇筑地坪应满足自动售检票系统预埋管槽的要求。
2.常见间题
（1）站厅层中板地面结构层标高不满足自动售检票系统预埋管槽的高度安装要求。
（2）站厅层中板地面高低不平，不满足自动售检票系统预埋管槽的平整度要求。
3.处理办法
由车站相关单位根据自动售检票专业图纸对预埋管槽位置进行开凿挖槽，以满足预埋线槽的高度及平整度要求。
4.管理要求
车站装饰装修单位进场并测量出标高找平层厚度，满足自动售检票专业管槽预埋要求后通知自动售检票专业复测，监理同时复测，发现问题及时返回给装饰单位进行整改（图14-2）。

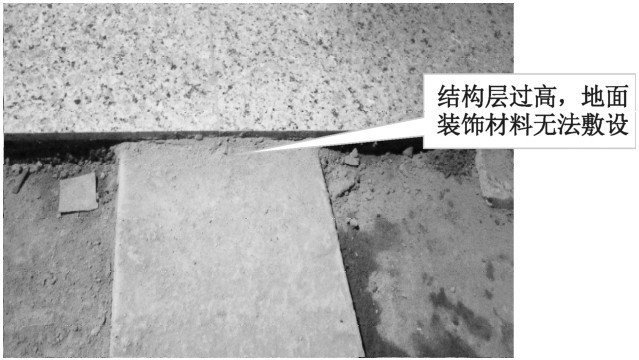

图14-2 结构层过高
接口整改符合要求后由装饰装修单位与监理、自动售检票施工单位与监理四方签署《工程施工中间交接单》确认接口交接工作完成。
14.4.3.2 装饰装修
1.接口要求
（1）站厅层标高线确认，并通知自动售检票系统单位复测。
（2）根据自动售检票系统单位提交设计图纸进行开孔。
（3）根据自动售检票系统单位现场预埋线槽出线孔位置在找平及铺设大理石时留出出线孔及过线孔位置（注:自动售检票系统预埋线槽出厂预设孔洞有两种形式，一种是在终端设备下方的设备出线孔，为设备安装后进行设备内部接线使用；另一种是在线槽过弯或直线距离过远处的过线孔，为管槽穿线时使用）。
（4）机房内静电地板应可靠接地。
（5）根据自动售检票系统单位提交的设备平面布置图预留自动售票机安装位置。
（6）装饰装修单位客服中心安装进度应满足自动售检票系统设备调试要求。
（7）装饰装修单位公共区域自动售检票系统设备安装位置地面应保证平整，满足自动售检票系统终端设备的安装要求。
（8）根据自动售检票系统单位提交图纸进行装饰收口工作。
2.常见间题
（1）栏杆底座安装位置于售检票系统预埋线槽位置重叠，安装时会击穿防水线槽。
（2）栏杆过于贴近售检票终端设备，导致终端设备无法开门检修（图14-3）。

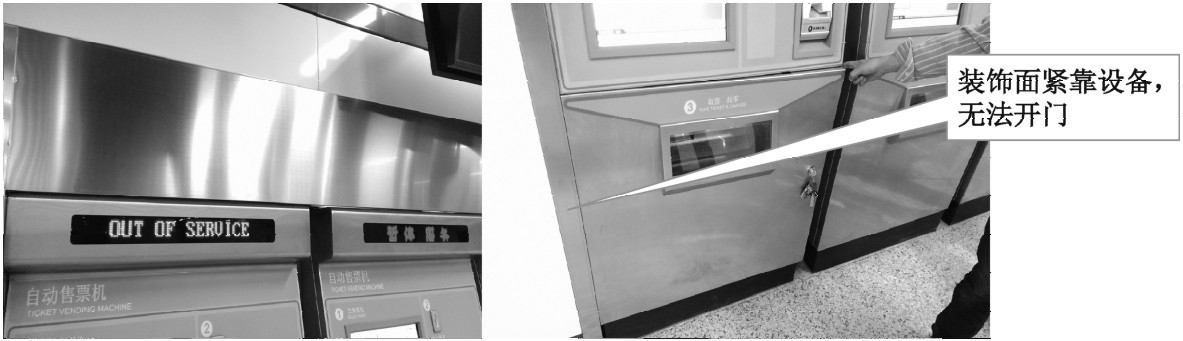

图14-3 装饰面紧靠设备
（3）出线孔过线孔开口不全（图14-4）。
3.处理办法
（1）由自动售检票系统单位在装饰单位安装栏杆底座前提交设计图纸，装饰单位根据图纸线槽走向避开栏杆位置。
（2）由自动售检票系统单位在装饰单位安装栏杆前提交设备开启维护方式，装饰单位根据设备实际情况调整栏杆位置及栏杆与设备距离。
（3）由自动售检票系统单位在装饰单位开凿出线孔及过线孔前提交设计图纸，装饰单位根据图纸及现场线槽孔位进行开孔。

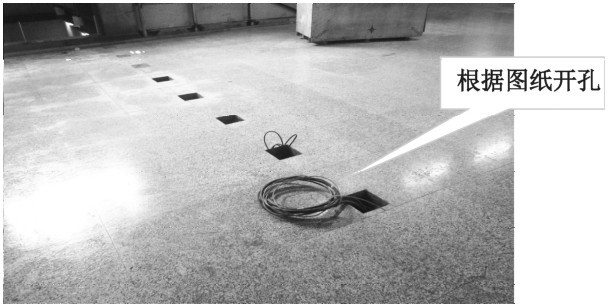

图14-4 出线孔及过线孔开口不全
4.管理要求
自动售检票系统单位施工图纸下发一周内与装饰单位进行交底，交底内容包括:
（1）预埋管槽走向。
（2）管槽走向中墙壁开孔位置及孔洞大小。
（3）站厅层公共区域预埋线槽上方设备出线孔及过线孔的孔位预留。
（4）设备用房具体布置的确认。
（5）装饰单位栏杆位置的确认。
（6）装饰单位自动售票机装饰面收口方式的确认。
14.4.3.3 风水电安装
1.接口要求
（1）动力照明系统为车站自动售检票系统提供一类负荷电源。
（2）机房内应安装通风设备、空调设备满足自动售检票系统要求。
2.接口界面
AFC双电源自切配电箱的进线端。
3.管理要求
自动售检票系统单位施工图纸下发一周内与安装单位进行交底，明确AFC配电间及AFC设备室供电设备位置。
14.4.3.4 FAS
1.接口要求
FAS系统提供无源控制触点及信号反馈触点，用于火灾报警情况下FAS系统对自动售检票系统紧急放行模式的自动控制以及控制信号的反馈。
2.接口界面
IBP盘的接线端子。
3.管理要求
紧急按钮箱安装完成后，自动售检票专业应联系FAS专业，要求FAS专业提供IBP盘接线端子位置及接口定义。
14.4.3.5 BAS
1.接口要求
BAS系统在车控制室内的IBP盘上为自动售检票系统提供紧急按钮、指示灯及手/自动转换开关，用于自动售检票系统紧急运行模式的手/自动控制转换、手动控制和信号反馈（注:IBP盘控制按钮手动开启后，通过车站计算机对终端设备发送紧急从信号，既三杆检票机落杆，门式检票机开门，允许车站费区内人员紧急撤离）。
2.常见间题
（1）常用问题:IBP盘接线端子定义不明确，导致设备无法接收紧急信号。
（2）处理办法:在IBP盘接线前与BAS单位明确接线端子接口定义。
3.接口界面
IBP盘的接线端子。
4.管理要求
紧急按钮箱安装完成后，自动售检票专业应联系BAS专业，要求BAS专业提供IBP盘接线端子位置及接口定义。
14.4.3.6 通信
（1）接口要求:①通信传输系统在车站提供总线通道。②通信传输系统在车站提供时钟接口。③通信单位应提供接地引入端子。
（2）接口界面:弱电综合机房配线架外侧。
（3）管理要求:自动售检票系统联入模拟线路中央前，自动售检票专业应联系通信专业，要求通信专业提供接口位置及接口定义。
14.4.3.7 牵降变
（1）接口要求:①车站集中UPS电源系统为自动售检票系统提供不间断电源；②车站集中UPS电源系统为自动售检票系统提供干接点，用于UPS电源系统的2路进线电源全部断电时向自动售检票系统告警。
（2）接口界面:①AFC设备室内STS自切箱进线端；②集中UPS电源系统PDU柜的接线端子。
（3）管理要求:自动售检票专业电源配电箱、配电柜安装完成后，联系牵降变专业，要求牵降变专业提供STS自切箱位置及接口定义并同时提供接线端子接口位置。
