9.5.3 信标安装

9.5.3 信标安装

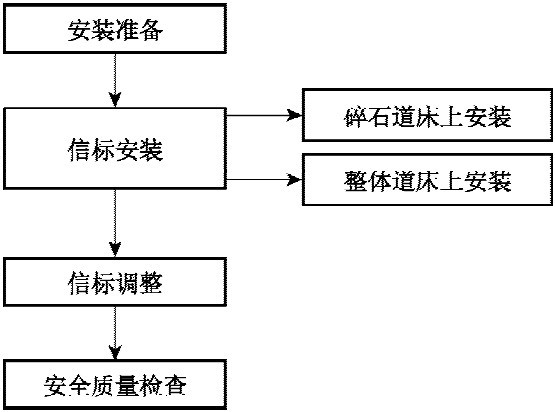

信标设备主要有美式信标和欧式信标两种，现场安装时应根据各信标厂家的安装说明书安装。信标安装工艺流程如图9-14所示。

1.操作步骤

支架制作安装:根据碎石道床和整体道床线路的具体情况，制定信标支架安装、碎石道床型信标安装。

2.信标安装

首先进行支架组装。在信标安装前，将信标板和支架组装在一起，各种连接螺丝不必要拧紧，以便安装，然后进行信标安装。将组装好的信标放置在定测位置，用膨胀螺栓将支架固定在承轨台上，安装时注意安装精度。最后是有源信标连接器插头连接。

3.信标调整

根据三个坐标轴的位置，规定信标的方向:

X轴:与钢轨平行的坐标轴；

Y轴:与钢轨成直角，同时与钢轨在同一水平面上的坐标轴；

Z轴:与钢轨成直角的垂直坐标轴。

4.安装注意事项

因每个信标写入的程序及信息内容不同，所以安装时必须确认该应答器是否安装在相应正确位置上；

信标安装的方向（信息写入端）朝向全线应一致；

因轨道线路存在弯道，所以安装时应保证应答器顶面与钢轨顶面平行。
