1.土建尺寸

（1）扶梯跨度:指扶梯井道水平投影长度，此尺寸的公差允许范围为+30mm，-10mm，必须注意，超出此范围太小都会造成自动扶梯难以吊装进井道，太大会违反上下和土建结构的接触面宽度小于120mm（国标规范）。

（2）提升高度:按照图纸装饰完成面的绝对标高值计算得出的，装修实际施工如有略微误差，可在完成面材料施工时按照自动扶梯已完成的设备接口面调整，实际的装饰完成面需比设备完成面低2～5mm。

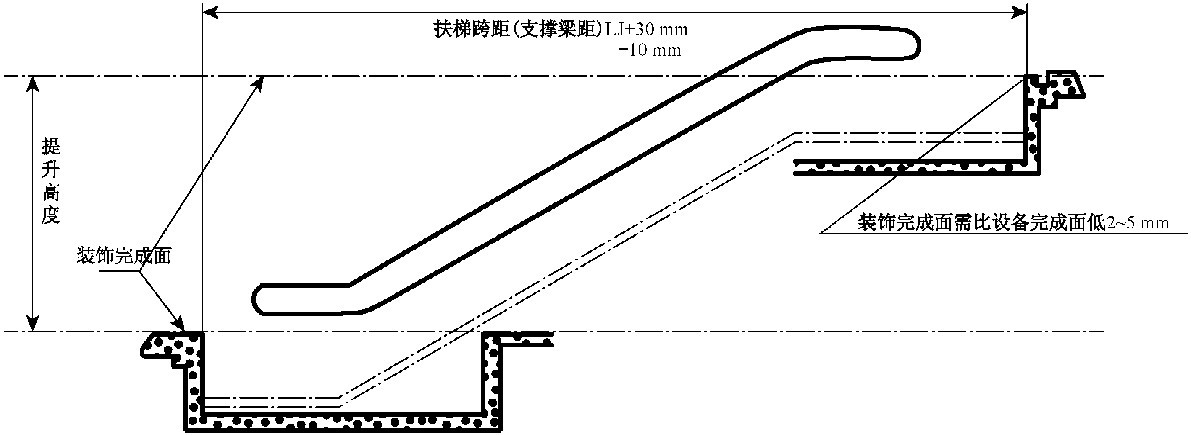

具体尺寸如图16-2所示。

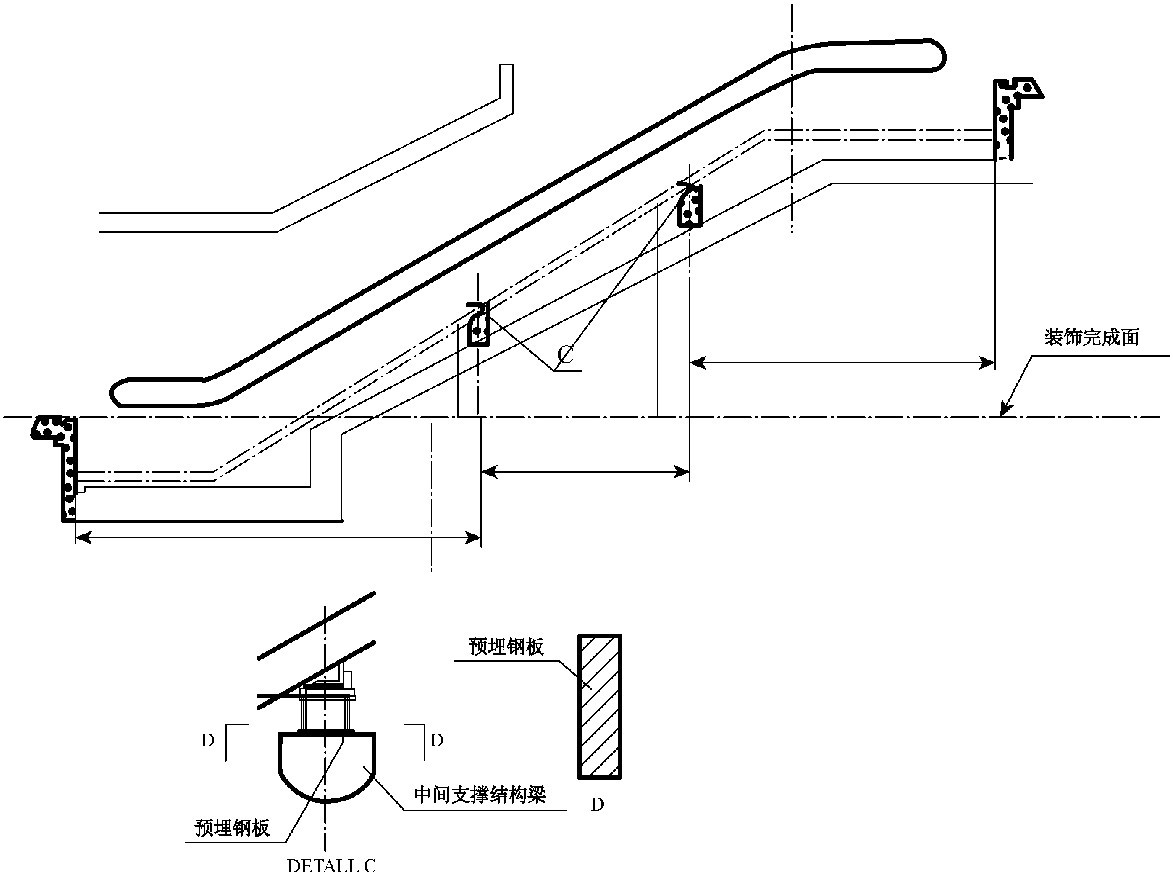

（3）中间支撑的位置:其水平尺寸是按照井道上口壁或者井道下口壁去推算中间支撑的水平位置，标注的都是为中间支撑的中心位置。水平高度是按照完成面推算的，具体如图16-3所示。

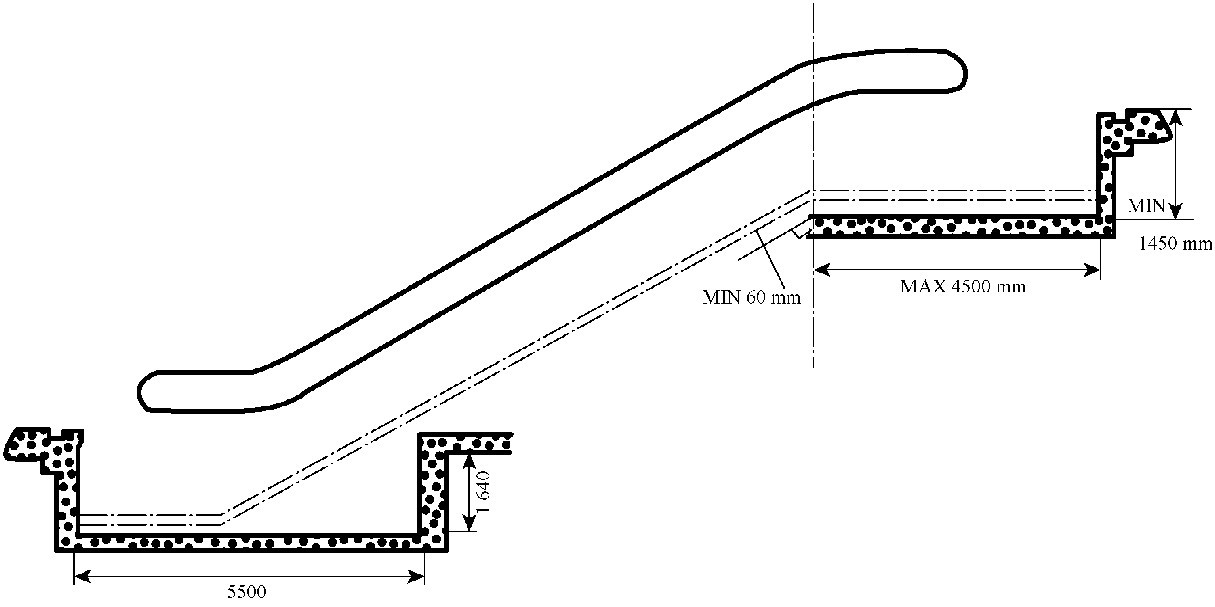

（4）上、下机坑:上机坑的水平长度注意是最大尺寸，土建尺寸不得大于其尺寸。下机坑的水平长度是最小尺寸，土建尺寸得小于其尺寸。深度都是相对于完成面计算的，具体如图16-4所示。

（5）宽度:注意上下机坑宽度是以一根轴线为基准，上下统一位置。常见偏差井道投影面成平行四边形的情况。

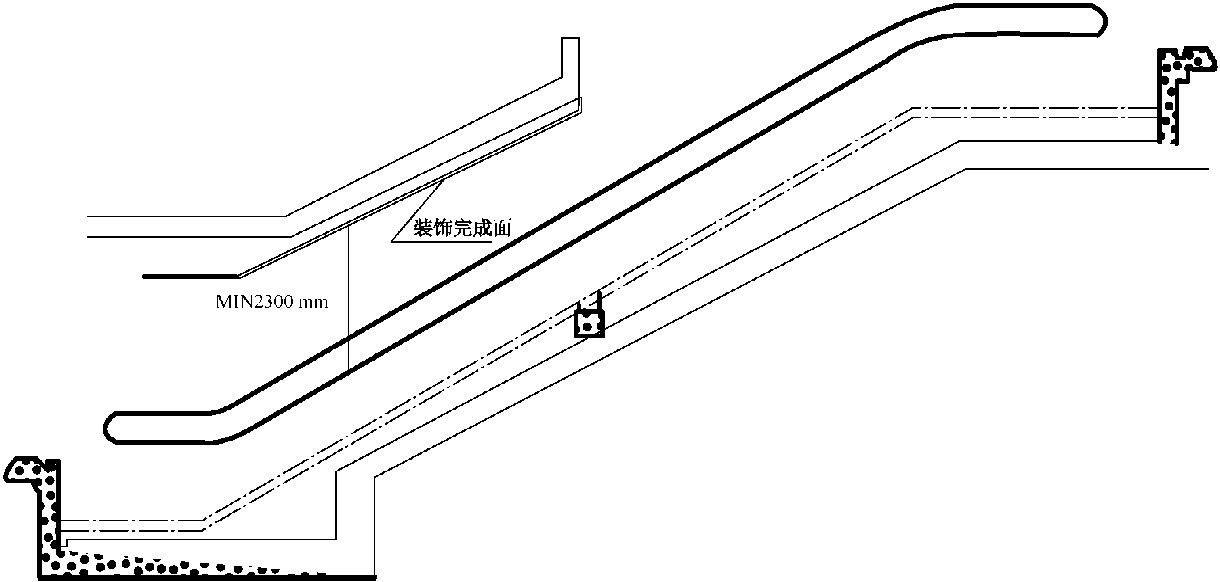

（6）整体井道需注意所有尺寸在投影面下任何位置无结构侵入井道，如下机坑内地梁的曳角，中板梁，结构立柱侵入井道投影面内等情况，如图16-5所示。

（7）梯级踏步高度不得小于2.3m，是装饰完成后的高度。

2.注意细节

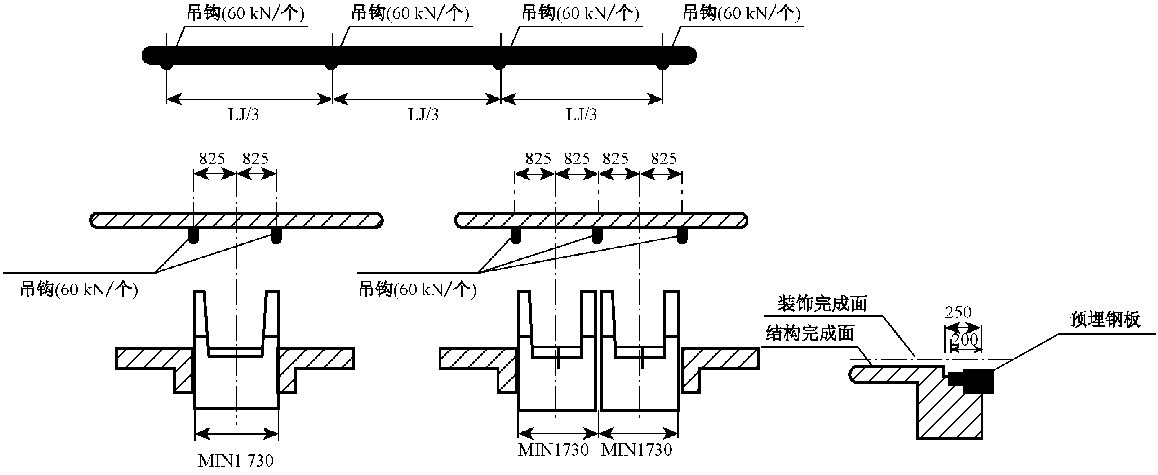

（1）上下设备搁置点的凹口要保证预埋钢板面与装饰完成面距离不小于110mm。同时，注意不要遗漏预埋钢板、预埋吊钩等预埋件，如图16-6所示。

（2）注意机坑渗漏水及排水通道设置要低于机坑底面，防止积水，保持畅通。
