牵降变系统主要由牵降混合变电所、降压变电所、跟随变电所和电力监控SCADA系统组成，包括集中UPS电源系统、复示系统等，相互之间利用电缆、光缆等连接起来，全过程管理程序如图11-1所示。各变电所位于车站、停车场（车辆段）、区间（风井）、控制中心等， SCADA系统主站设备位于控制中心。

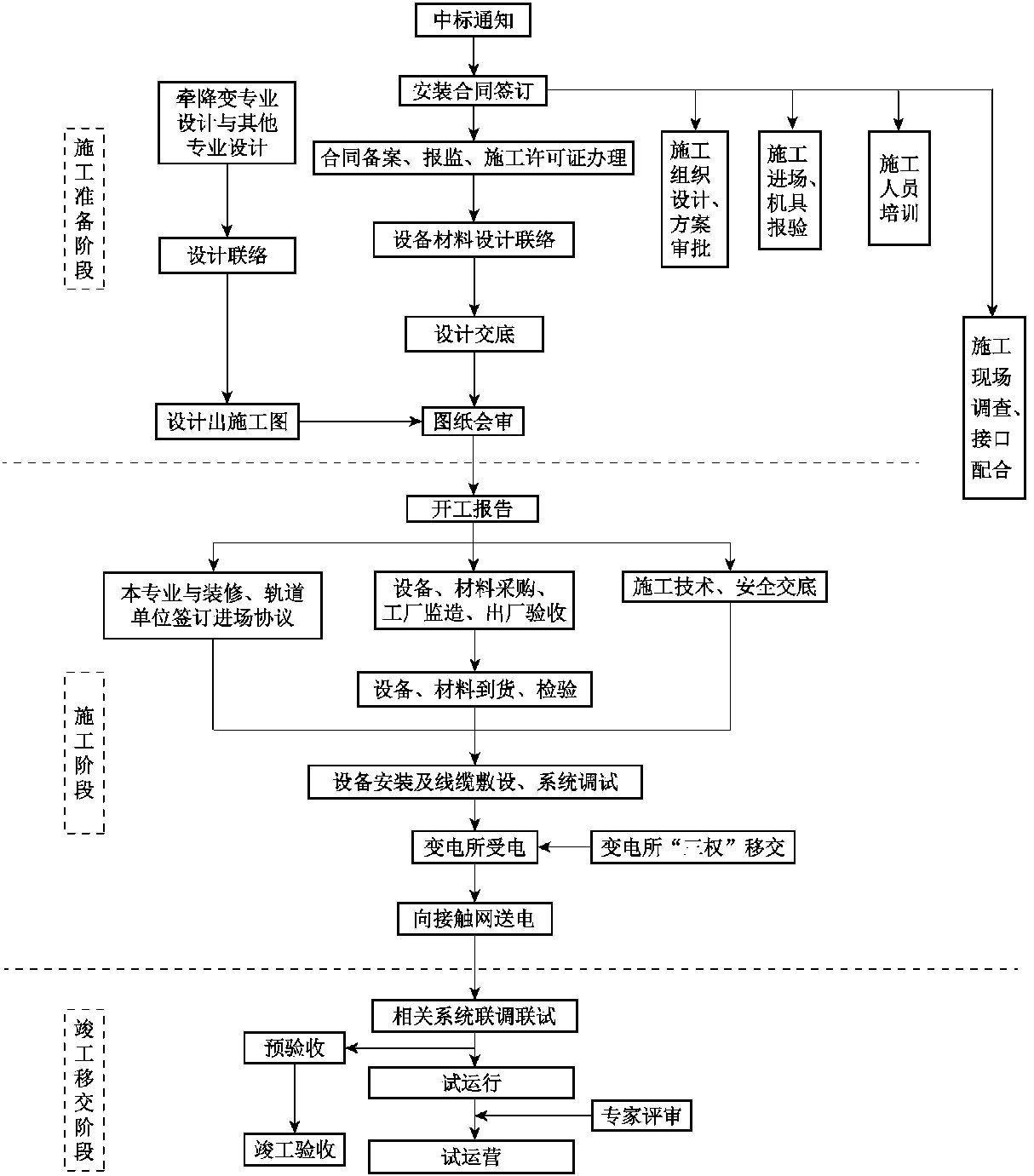

图11-1 牵降变系统管理流程图
其中，流程图中的“设备安装及线缆敷设、系统调试”的具体内容如图11-2所示。

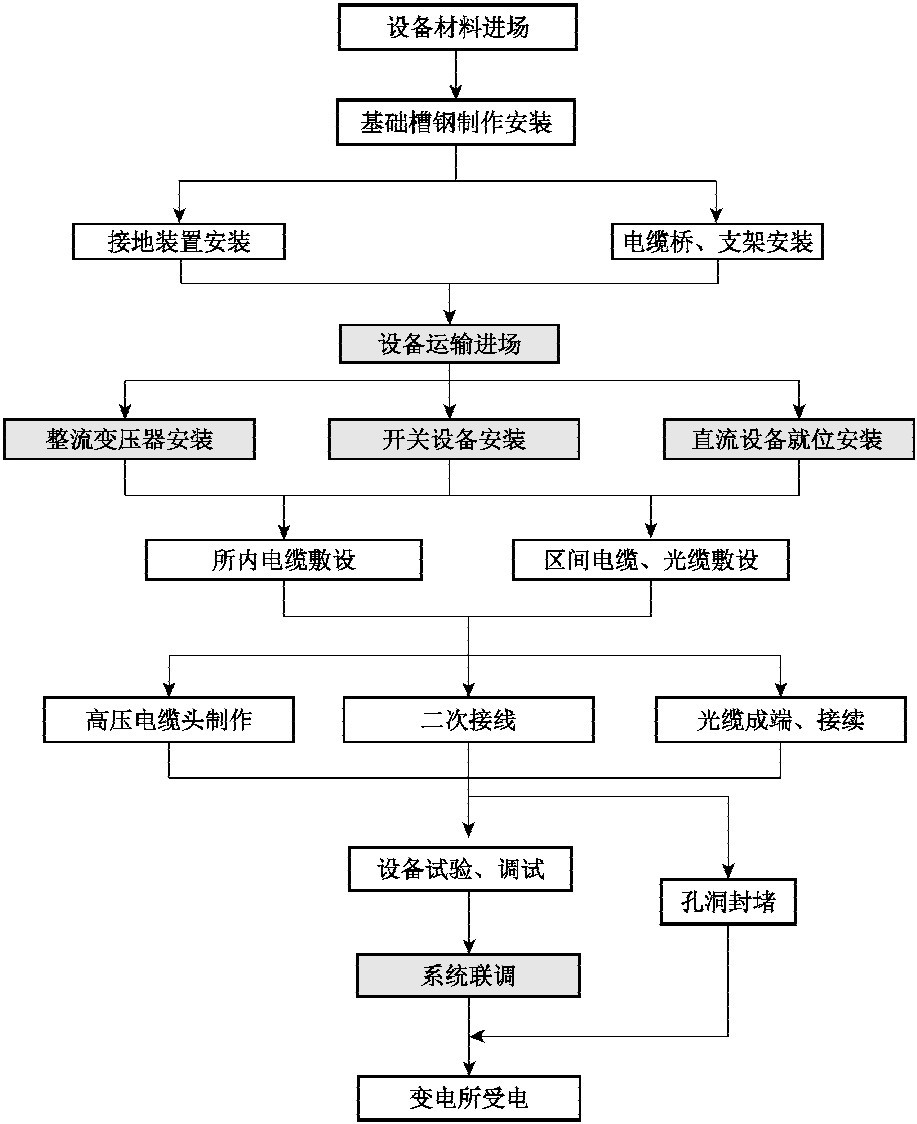

图11-2 典型变电所施工流程图
