9.5.2 计轴设备的安装

9.5.2 计轴设备的安装

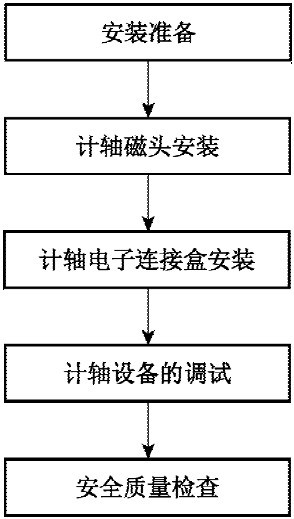

计轴设备主要有西门子计轴、科安达计轴、泰雷兹计轴等，现场安装时应根据各计轴厂家的安装说明书安装。计轴安装流程如图9-12所示。

1.安装准备

（1）了解并熟悉施工设计图和安装点的位置及作用。

（2）调查现场轨道铺设情况，确定钢轨是否已经锁定。

（3）准备机具设备。

2.计轴磁头安装

（1）安装位置必须符合施工设计图，安装标准依据生产厂家提供的《安装手册》。

（2）用钢丝刷彻底清洁安装地点的钢轨轨腰处。清理凸起和毛刺清除足够的道碴以保证列车通过时电缆不被损伤、破坏。用一个简易钻孔机钻孔之前，要根据如图9-13所示的尺寸标记打孔位置。

（3）在钢轨上钻孔时钻模必须与钢轨型号相符。不同的屏蔽板适合于不同的钢轨断面，并且决定从轨底到轨腰的正确的安装距离。使用适合各种钢轨断面的屏蔽板。将屏蔽板（这两个屏蔽板与钢轨截面相匹配）和钻孔模板插入到钢轨侧面，并用两个夹具将钻床的钻孔模板固定在钢轨上打孔。

（4）钻孔后双置车轮探测器安装在钢轨上。

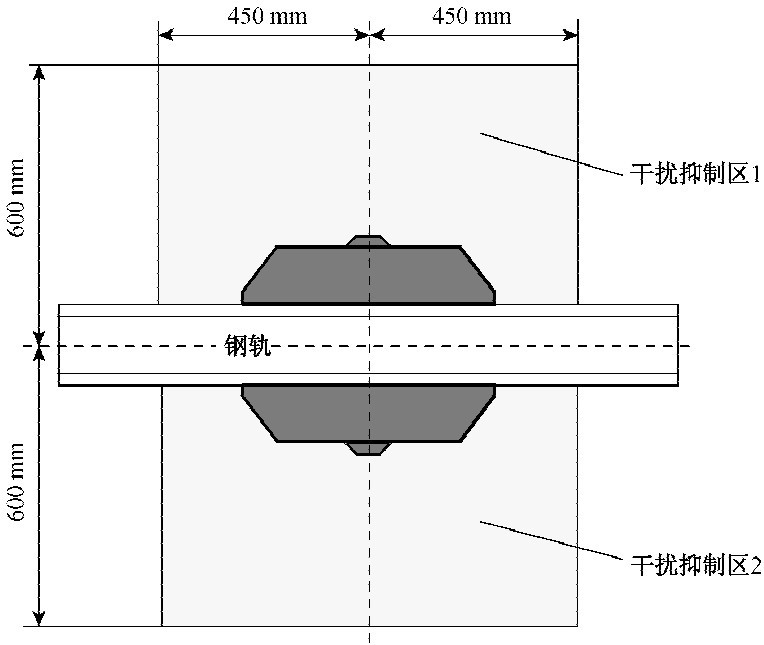

（5）在干扰抑制区域内，不能有钢轨回流线和钢轨地。计轴磁头附件传感器干扰抑制区域根据设备生产厂商技术要求为准。

3.轨道箱安装

（1）地面轨道箱安装使用专用固定支柱用于地面安装。

（2）墙面轨道箱安装使用专用安装支架（用于墙面安装）。

4.双置车轮探测器——轨道箱的电缆连接

通过屏蔽连接电缆将双置车轮探测器连接到轨道箱。走线方式符合设备厂商提供的技术要求。
