屏蔽门系统由门机系统、门体、供电系统和控制系统组成，其中门机系统主要由驱动装置、传动装置、锁紧装置、控制单元（DCU）等组成；门体由活动门（PSD）、应急门（EED）、固定门（FIX）、端门（MSD）等组成；控制系统主要由主控机（PSC）、输入/输出模块、站台端头控制盒（PSL）、门机控制器（DCU）、声光告警装置及冗余总线网络组成，屏蔽门控制系统配置与信号系统、FAS系统、设备监控系统等进行通信接口。

屏蔽门系统的施工管理如图13-1所示，具体如下:

（1）建设单位办理合同备案及登记工作，取得施工许可证。

（2）施工单位提交施工组织设计文件、企业资质文件等文件资料，办理开工报告（建设单位配合）。

（3）由轨道专业移交基标点和调线调坡资料（四方签证），对现场土建工程进行勘察测量，如需土建单位整改，上报建设单位协调。

（4）按照屏蔽门施工图，对屏蔽门进行定位、安装。

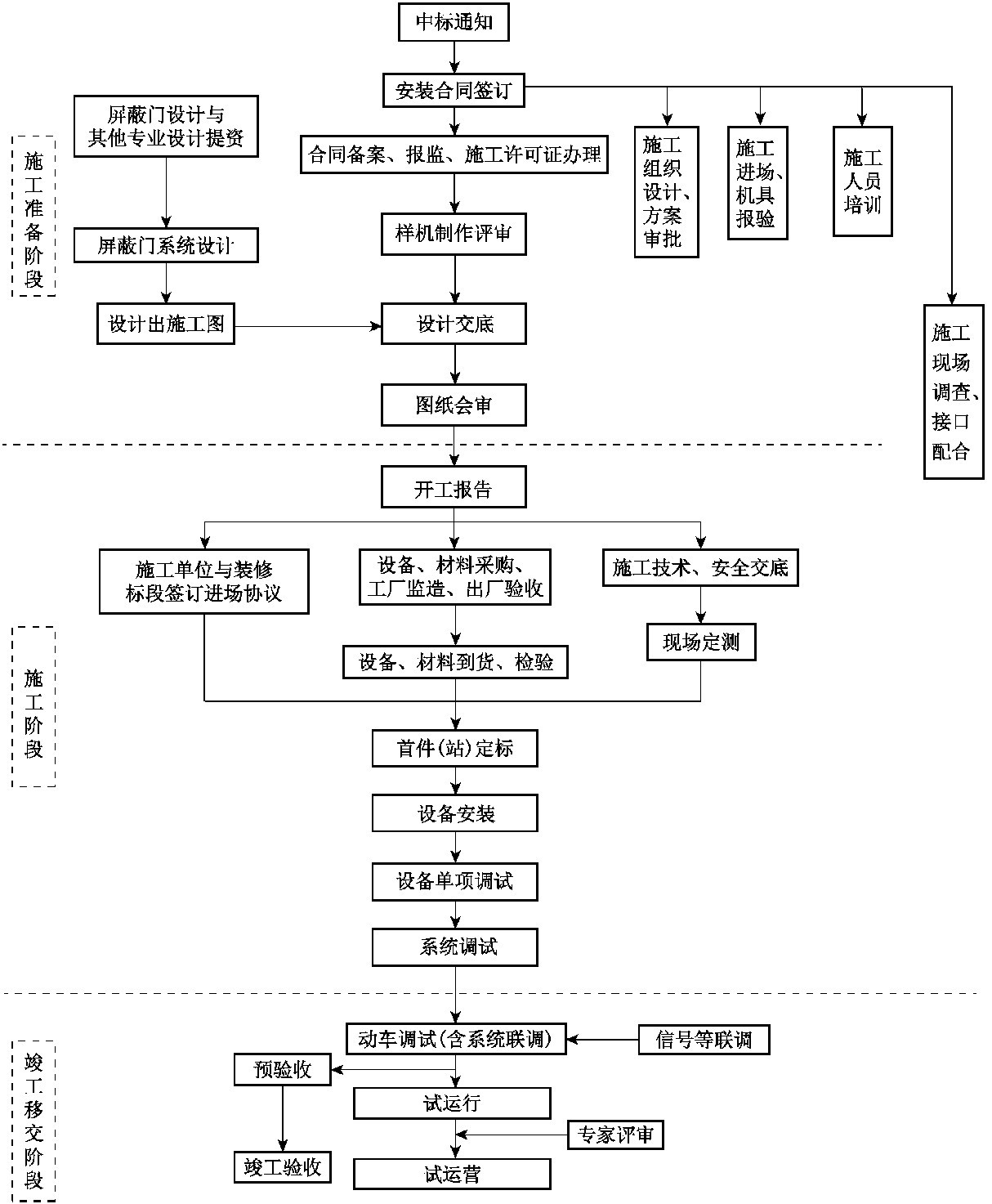

图13-1 屏蔽门系统施工管理流程图

（5）通电前、通电后单体调试。

（6）与信号、ISCS接口调试。

（7）5000次屏蔽门开关门测试。

（8）预验收。

（9）竣工验收。
