16.5 管理重点
（1）梯级链安全装置应安装在下部桁架内，左右各1个，位于下部台车张紧装置的尾部。该安全装置的开关固定于桁架上，开关打板连接在下部台车的丝杆上，当梯级链断链、梯级链拉伸过长或驱动装置与转向装置之间的距离无意性伸长或缩短等原因造成下部台车向前或向后移动超出设定范围时，开关支架使限位开关动作，切断控制回路，扶梯停止运行。

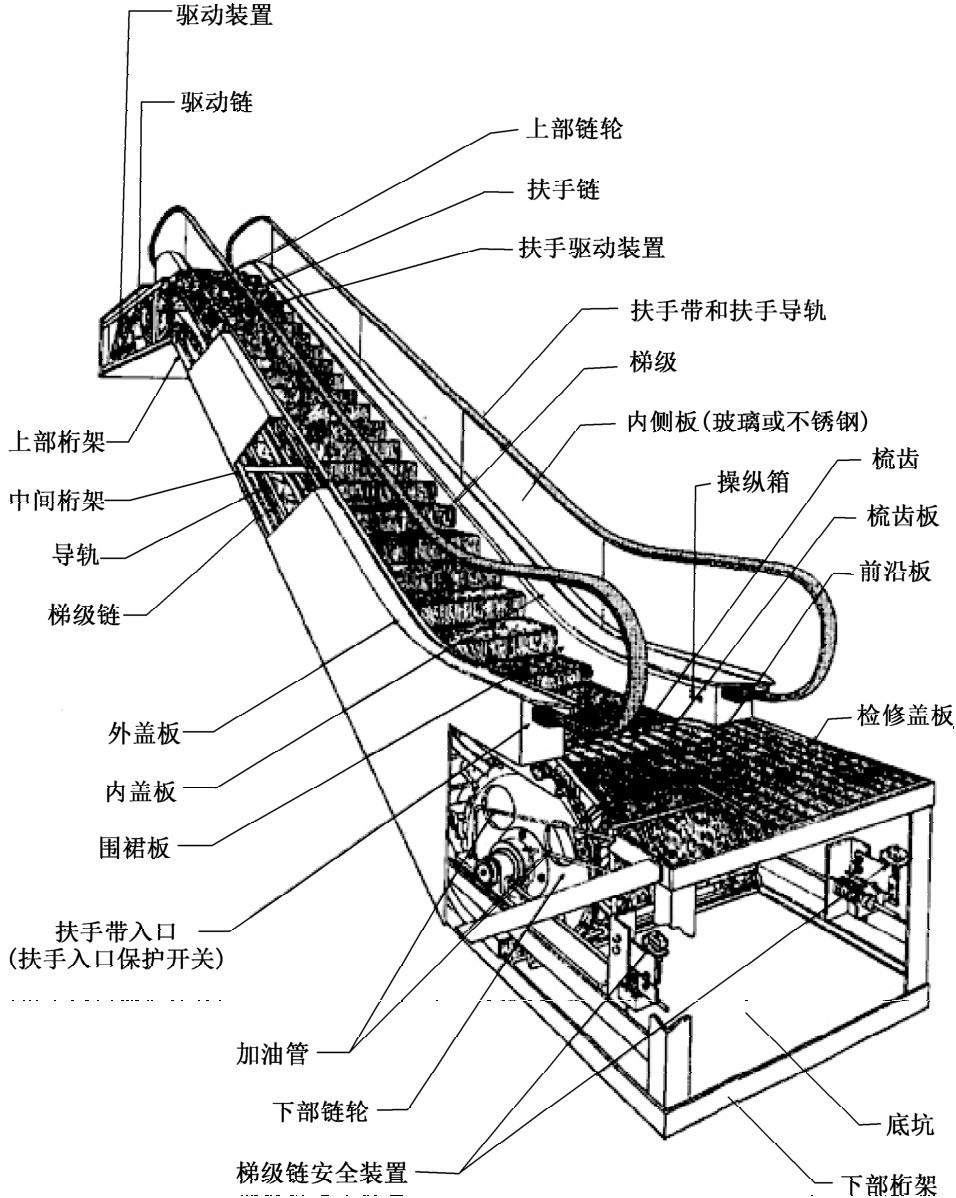

图16-10 自动扶梯结构图
（2）驱动链安全装置安装在上部桁架内驱动链处，当驱动链断裂时，靴杆在自重的作用下向下掉落，带动转轴旋转，使棘杆头部的限位开关动作切断控制回路，制动器动作，同时棘杆卡入棘轮，使扶梯制停并防止下滑，此时附加制动器动作（1610）。
