15.3.5 管理重点

1.ACS系统设备安装施工方法及工艺

（1）施工准备，熟悉图纸，做好交底。

（2）安装好各区域之间的线槽、线管，在设备间内安装好门禁控制箱；敷设车控室与控制箱间的通信线及电源线、控制箱与门禁各设备间的线缆（图15- 15—图15-18）。

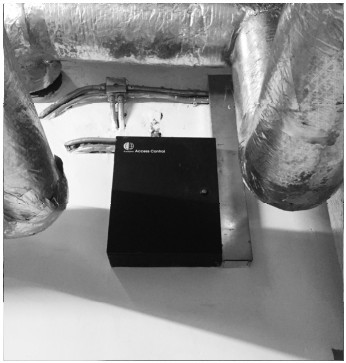

图15-15 门禁控制箱管、槽安装图

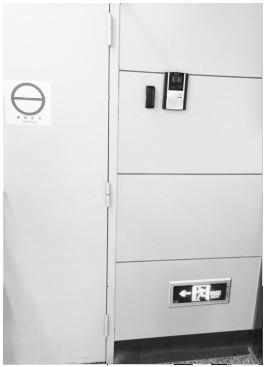

图15-16 门禁读卡器、可视对讲布置图

（3）完成线缆的绝缘测试，做好线缆标记，做好记录，发现问题及时解决。安装好控制箱、完成所有接线，根据装修进度适时安装门锁、读卡器等终端设备。

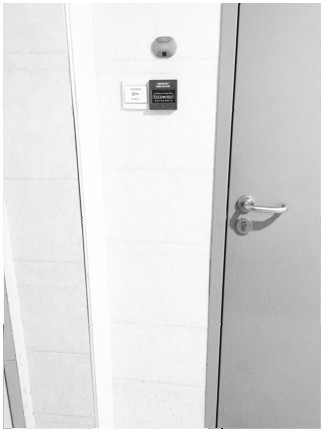

图15-17 门禁出门按钮、破玻布置图

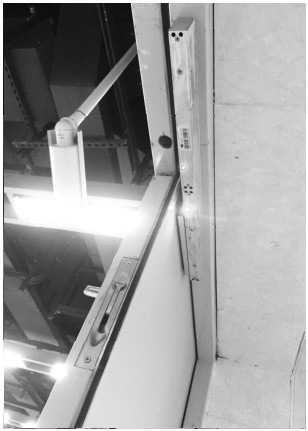

图15-18 门禁门锁布置图

（4）完成主控制器及工作站安装，接线检查，做好记录。

（5）在确认所有报警系统设备安装完好，主控制器与就地控制器通电，进行单系统调试，做好调试记录，严格执行联调联试管理办法。

（6）单系统调试完成后，配合FAS、EMCS系统进行联合调试，做好调试记录。

（7）完成系统联调后，配合建设单位进行整体的消防检测、验收。
