3.2.5  快捷菜单

3.2.5 快捷菜单

快捷菜单主要包括点选取菜单和元素拾取菜单，用户可以在执行命令的过程中单击鼠标右键调出，如图3-24所示。当处于软件界面不同区域，或者在不同命令中，所调出的快捷菜单会有所不同。

点的合理选择对于正确、快捷地绘制图形十分关键，在CAXA制造工程师2013中选取点时，可充分利用点选取菜单方便地捕捉，如圆心、切点、端点等一系列具有特征的点。利用点选取菜单可以方便地捕捉以下点：

（1）缺省点 屏幕上的任意点或系统默认的特征点。

（2）端点 各种曲线的端点。

（3）中点 各种曲线的中点。

（4）交点 两曲线的交点。

（5）圆心 圆或圆弧的圆心。

（6）垂足点 各种曲线的垂足点。

（7）切点 各种曲线的切点。

（8）最近点 曲线上距离捕捉光标最近的点。

（9）型值点 样条曲线上的特征点。

（10）刀位点 刀具轨迹上的点。

（11）存在点 使用点工具生成的点。

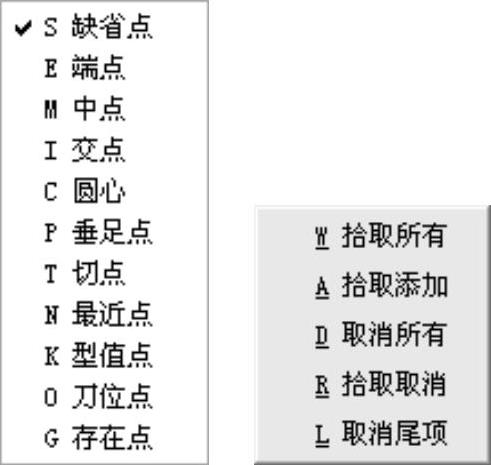

图3-24 点选取菜单及元素拾取菜单
