5.6.5 曲面轮廓精加工

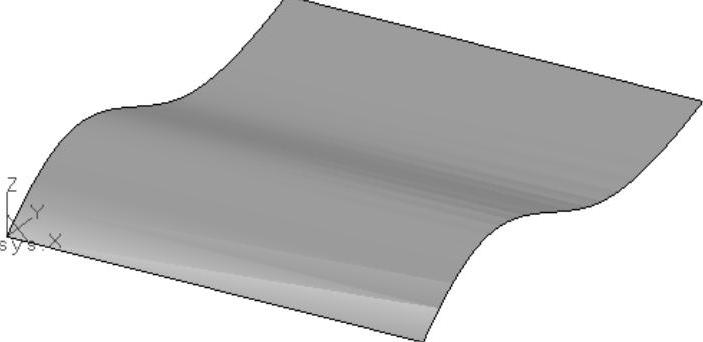

图5-52 曲面轮廓精加工模型
本实例将采用曲面轮廓精加工方法对图5-52所示的曲面进行加工，并生成加工轨迹。
1）选择菜单【造型】—【曲线生成】—【相关线】命令，将图5-52所示的曲线生成边界线。
2）在【轨迹管理】导航栏中以参照模型方式定义毛坯，然后在空白处单击鼠标右键，在展开菜单中选择【加工】—【精加工】—【曲面轮廓精加工】，系统弹出【曲面轮廓精加工（创建）】对话框，如图5-53所示。

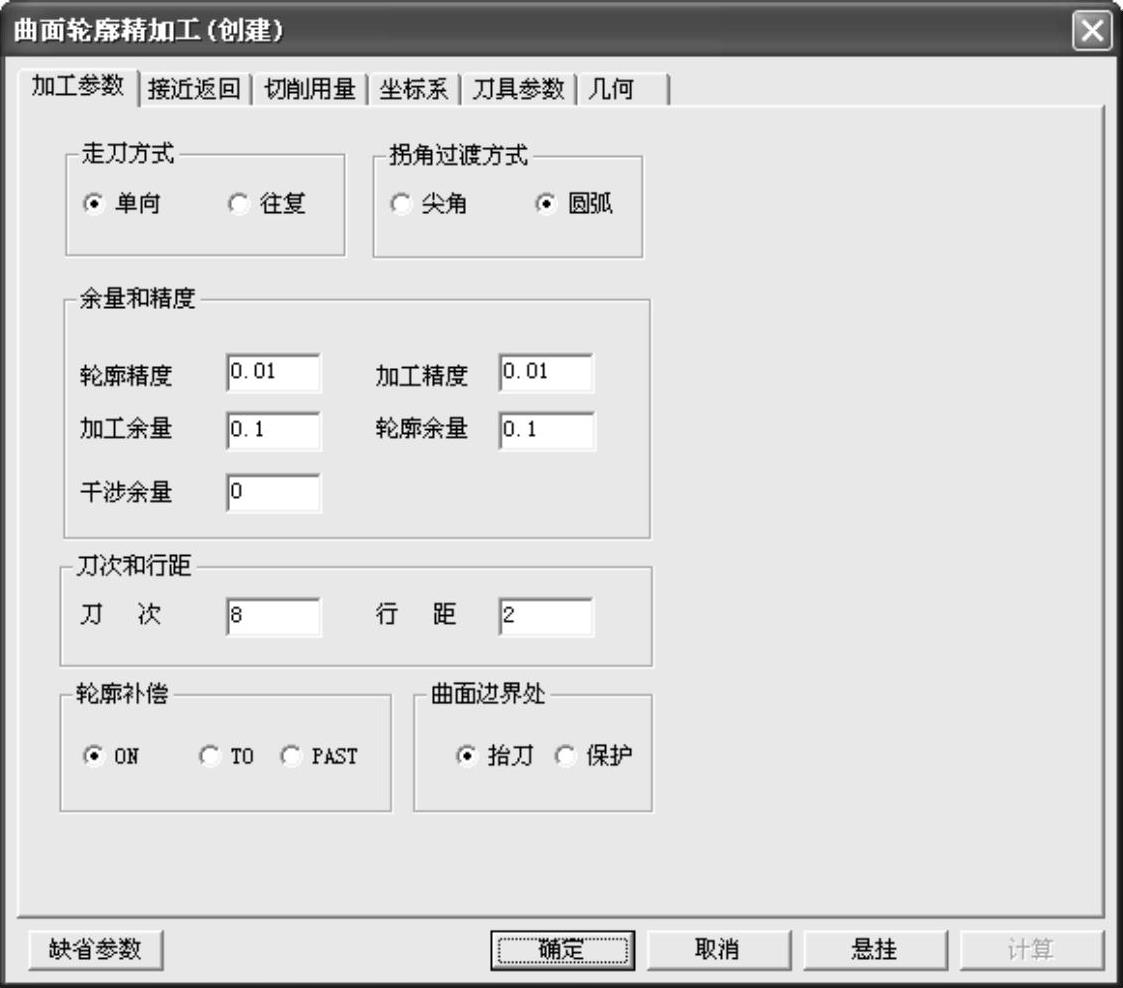

图5-53 【曲面轮廓精加工（创建）】对话框
【刀次】：设定沿曲面轮廓加工的刀具路径数量，当希望将整个曲面都沿着其边界轮廓加工时，可以设定【刀次】值很大，软件会自动按照设定的行距计算实际需要的刀次，多余的刀次会自动忽略。
【行距】：设定相邻两个刀具路径之间的间距。
3）在【刀具参数】选项卡中，自定义D6的球头刀。
4）单击【确定】按钮，根据系统状态栏提示选取轮廓线。当所选取轮廓线为多段时，用鼠标左键选取每段轮廓线及其链搜索方向。若轮廓线封闭，则系统自动停止提示选取轮廓线，否则按鼠标右键确认选取轮廓线完毕。本例选取轮廓线如图5-54所示。
5）系统提示“请拾取轮廓曲线的加工侧”，并在选取的轮廓线上出现箭头，如图5-55所示。选取向上箭头作为加工侧，单击鼠标右键确认。

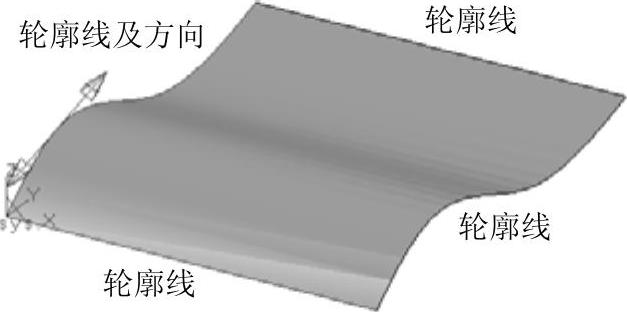

图5-54 选取轮廓线

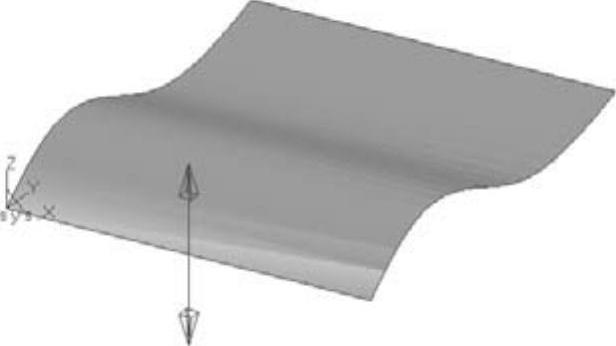

图5-55 选取轮廓曲线加工侧
6）系统提示“请拾取加工曲面”，用鼠标左键选取绘图窗口中的曲面，单击鼠标右键确认。
7）系统提示“请拾取干涉曲面”，本例无干涉曲面，直接单击鼠标右键确认，系统自动生成加工刀具路径如图5-56所示。如果希望整个曲面都加工，则在图5-53的【刀次】中输入较大的值，如输入“120”，系统自动重新计算刀具路径，如图5-57所示。

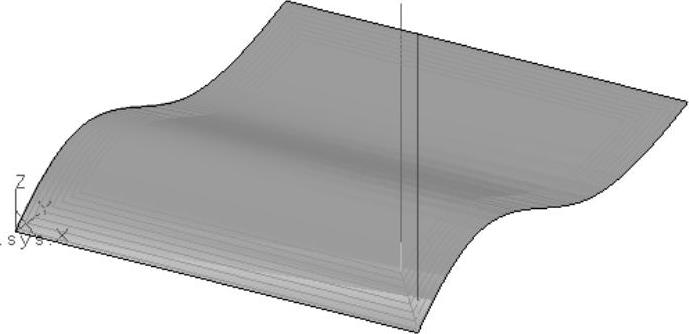

图5-56 生成刀具路径

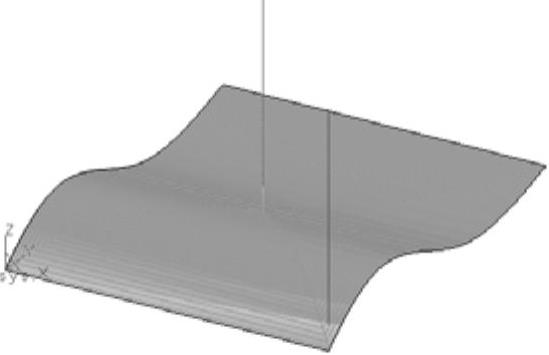

图5-57 加工整个曲面的刀具路径
总结：
在系统提示选取待加工的曲面时，该曲面并不一定是生成轮廓线的曲面，可以是其他曲面。此时将按照轮廓线的形状对其他选择的曲面进行加工。
