4.2.15  样条转圆弧

4.2.15 样条转圆弧

在数控加工过程中，用圆弧来拟合样条曲线，可使加工时的轨迹更光滑，从而提高数控加工零件的质量，减小刀具磨损，同时使得生成的G代码更简洁。【样条转圆弧】命令即可将实体造型中的样条曲线自动离散为圆弧。

依次单击菜单项【造型】—【曲线生成】—【样条=>圆弧】，或在【曲线生成栏】工具条上单击按钮进入样条转圆弧命令。操作时，首先在命令窗口中选择离散方式并设置离散参数，然后拾取需要离散为圆弧的样条曲线，系统将自动在状态栏显示出该样条离散的圆弧段数。

1.【步长离散】方式

此方式采用等步长将样条离散为点，然后将离散的点拟合为圆弧。

如图4-66所示，在命令窗口中选择【步长离散】项，在【离散步长】中输入离散步长值，在【拟合精度】中设定拟合精度值。在下拉列表框中选择拟合圆弧的连续类型：【G1】或【G0】，其中G1是指圆弧拟合的曲线一阶可导，G0指圆弧拟合的曲线不可导。

2.【弓高离散】方式

此方式根据设定的弓高误差将样条曲线离散为连续的圆弧。

如图4-67所示，在命令窗口中选择【弓高离散】项，在【离散精度】中输入离散精度的值，在【拟合精度】中设定拟合精度值。在下拉列表框中选择连续的类型：G1连续或G0连续，其中G1连续是指拟合的曲线一阶可导，G0指圆弧拟合的曲线不可导。

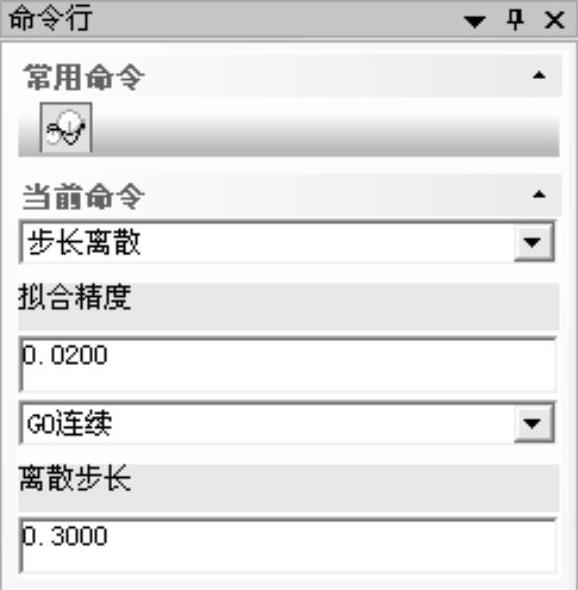

图4-66 【步长离散】设置项

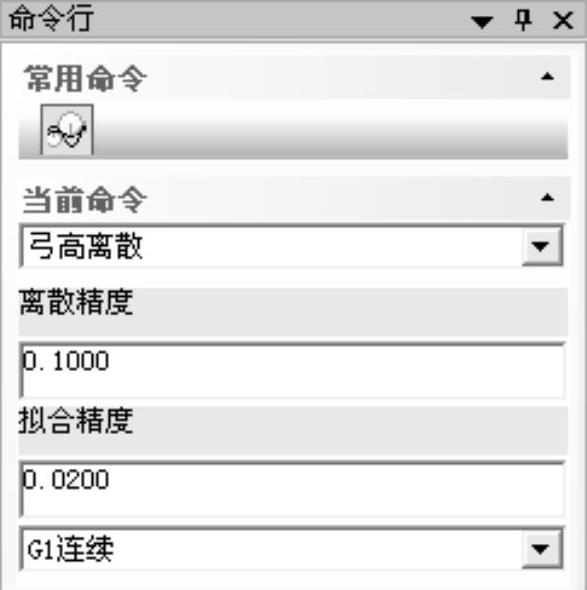

图4-67 【弓高离散】设置项
