5.7.1  工艺钻孔设置

在【轨迹管理】导航栏的空白处单击鼠标右键，在展开的菜单中选择【加工】—【其他加工】—【工艺钻孔设置】，系统弹出【工艺钻孔设置】对话框，如图5-117所示。

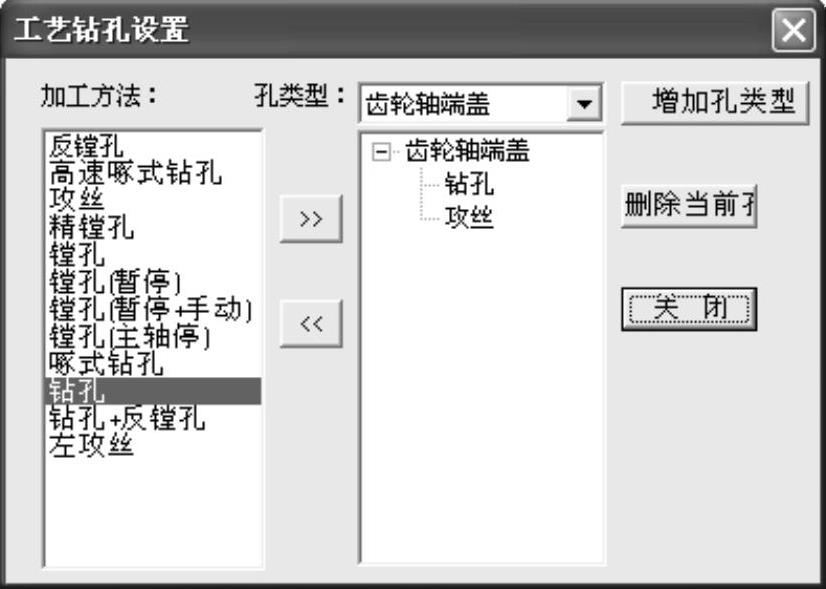

图5-117 【工艺钻孔设置】对话框

在【孔类型】的下拉列表中有【普通孔】项，其下方的列表框中显示了该类型孔工艺中包含的加工方法。用户可根据加工需要，通过增减的方式将“加工方法”移动到所需要的孔类型中，建立一个完整的加工工艺。

如果要增加系统中没有的孔类型，单击【增加孔类型】按钮，系统弹出【增加孔类型】对话框，如图5-118所示。在该对话框中输入要创建的孔类型名称；如果要删除孔类型，则选定不需要的孔类型后，再单击【删除当前孔】按钮即可。

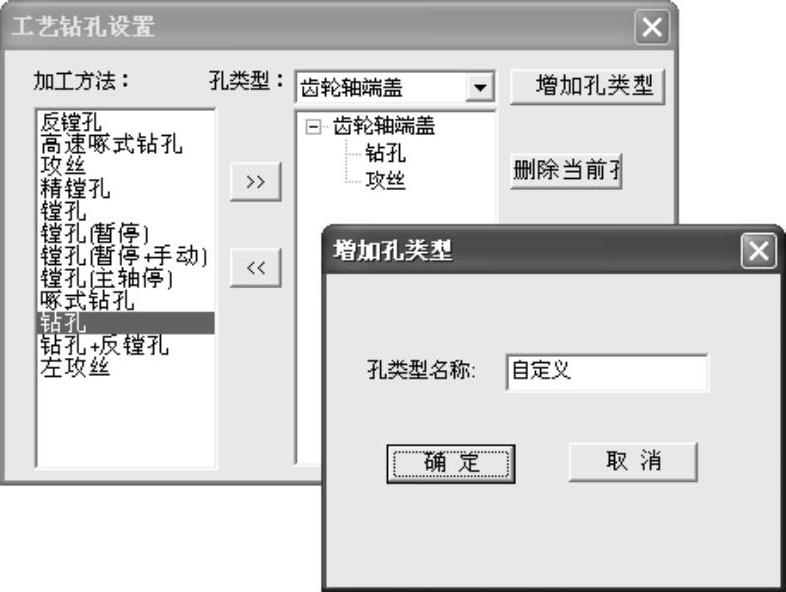

图5-118 【增加孔类型】对话框
