4.5  绘制曲面操作

数控加工的优势之一就是可以对曲面进行高效的加工。CAXA制造工程师2013提供了丰富的曲面造型工具，可在该软件内一次性完成曲面造型操作。在绘制完构成曲面的关键线框后，即可在线框基础上，通过各种曲面的生成和编辑方法，构造描述零件的外表面。

根据曲面特征线的不同组合方式，可以实现不同的曲面生成方式。CAXA制造工程师2013提供了十种曲面生成方式：直纹面、旋转面、扫描面、导动面、等距面、平面、边界面、放样面、网格面和实体表面等。图4-102为【曲面生成栏】工具条。

单击菜单项【造型】，在弹出的下拉菜单中选择【曲面生成】项，即可选取相应的曲面生成命令，如图4-103所示。

图4-102 【曲面生成栏】工具条

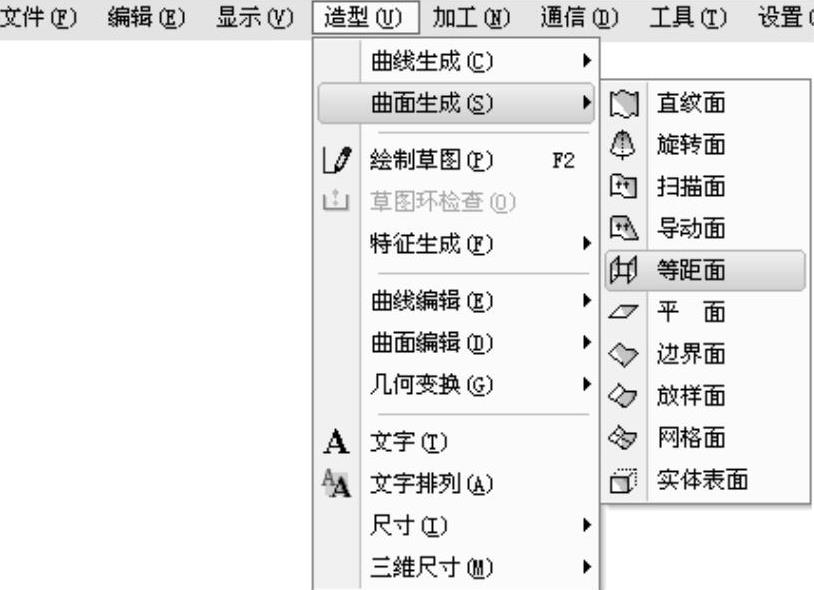

图4-103 【曲面生成】菜单项
