7.2.16  曲线投影加工文字

7.2.16 曲线投影加工文字

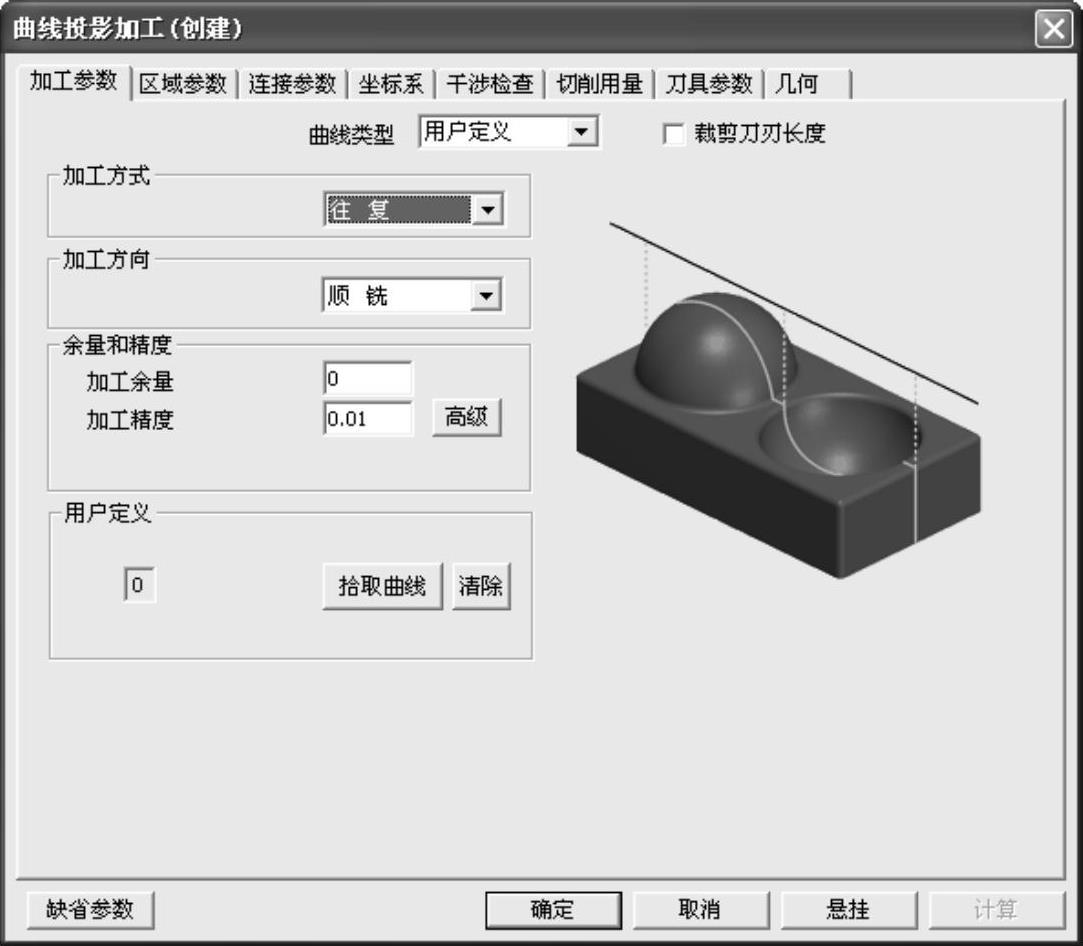

1）依次选择菜单栏的【加工】—【常用加工】—【曲线投影加工】，系统弹出【曲线投影加工（创建）】对话框，如图7-126所示。

图7-126 【曲线投影加工（创建）】对话框

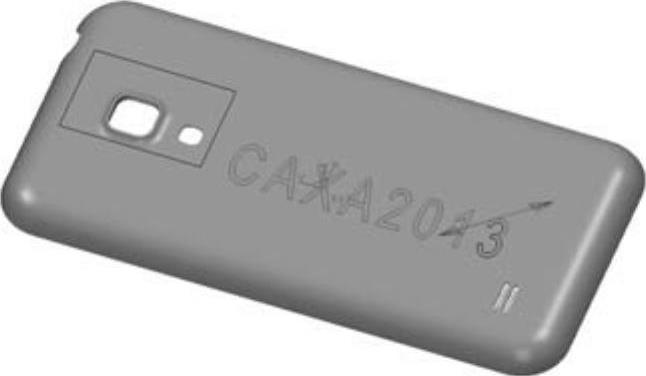

2）选择【加工参数】选项卡，设定【加工方式】为【往复】、【加工方向】为【顺铣】，单击【拾取曲线】按钮，选取文字“CAXA2013”，如图7-127所示，单击鼠标右键返回到【曲线投影加工（创建）】对话框。

图7-127 选取文字曲线

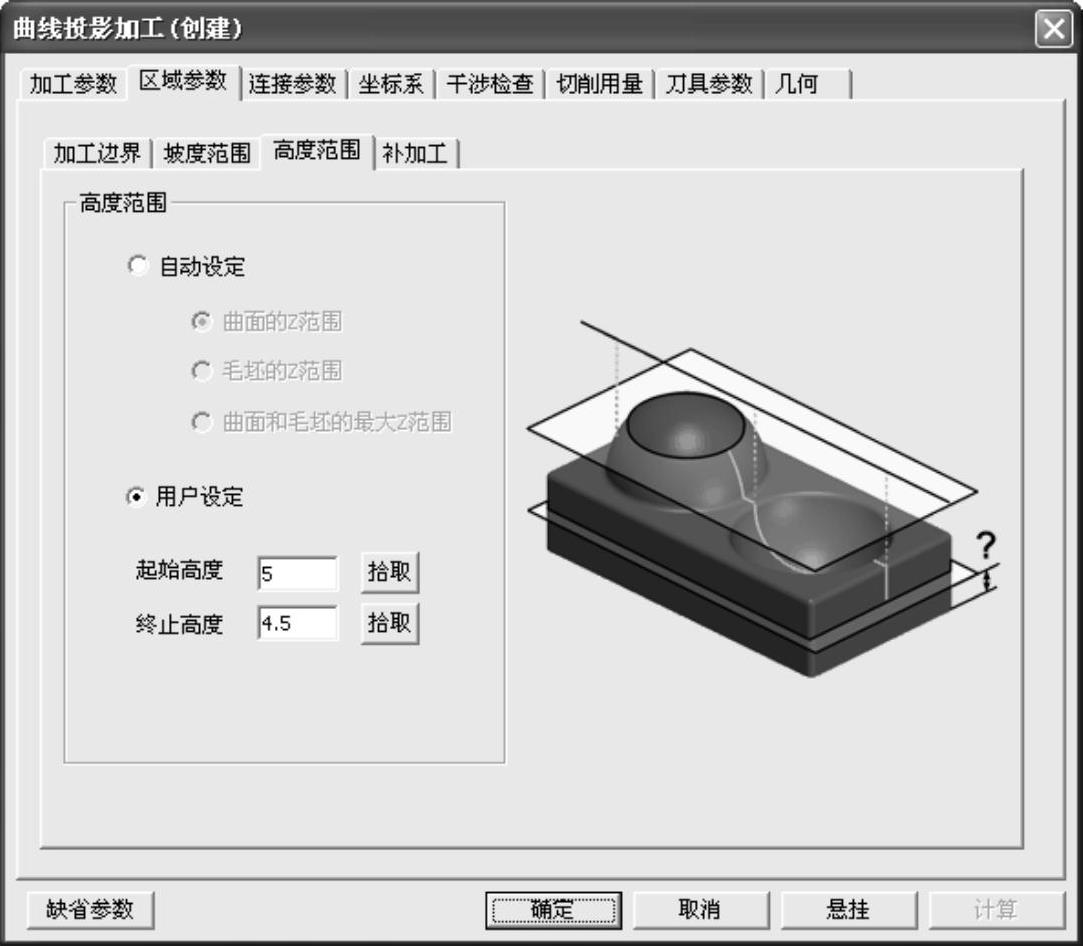

3）单击【区域参数】选项卡的【高度范围】选项，自定义【起始高度】为“5”，【终止高度】为“4.5”，如图7-128所示。

图7-128 设定文字高度

4）单击【连接参数】的【空切区域】选项，设定【安全高度】为“20”。

5）单击【切削用量】选项卡，设置各个切削动作时的主轴转速为默认值。

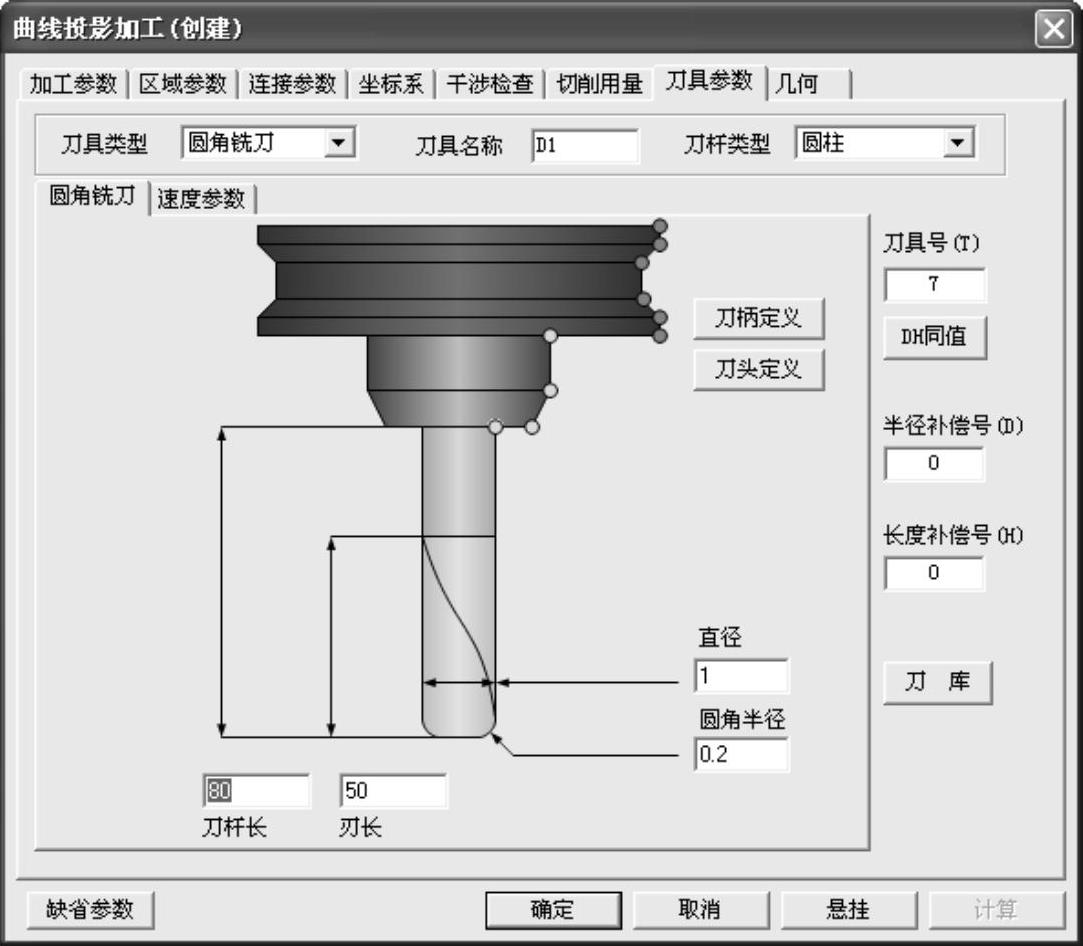

6）单击【刀具参数】选项卡，然后单击【刀库】按钮，在弹出的【刀具库】对话框中选择D1圆角铣刀，单击【确定】按钮返回【曲线投影加工（创建）】对话框，如图7-129所示。

图7-129 选取D1圆角铣刀

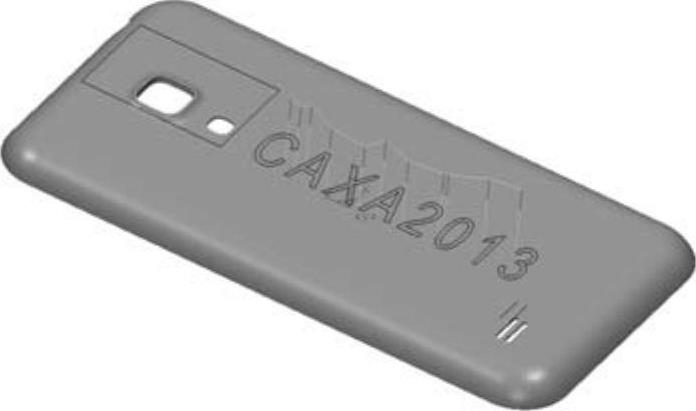

7）在【曲线投影加工（创建）】对话框中单击【确定】按钮，根据系统状态栏提示“拾取加工对象”，按下W键，或者按下空格键后，在弹出的快捷菜单中选择【拾取全部】；根据状态栏提示，选取边界，单击鼠标右键让系统默认设置，确认后系统开始自动计算生成轨迹，如图7-130所示。

图7-130 曲线投影加工轨迹
